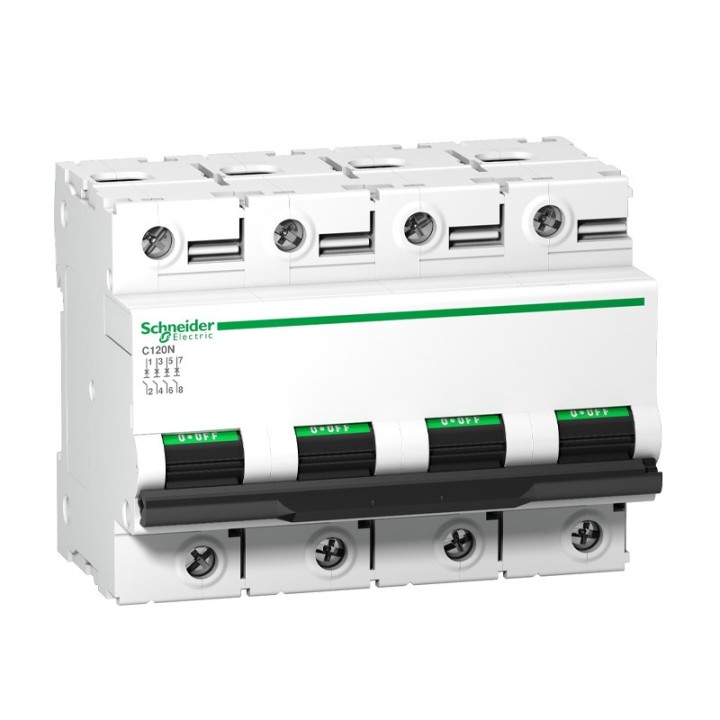

Ce disjoncteur miniature (MCB) Acti9 C120N est multistandard basse tension. Ce disjoncteur dispose de 4 pôles protégés. La capacité de coupure de court-circuit nominale Icn atteint 10 000A entre 230V CA et 400V CA, conformément à la norme CEI/EN 60898-1. Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2. Ce disjoncteur miniature protège contre les courts-circuits et les surcharges. La présence de bande verte garantit un contact ouvert physiquement et permet d'effectuer des interventions en toute sécurité sur le circuit aval. Il est résistant aux surtensions. Il offre un haut niveau de performance industrielle. Son endurance électrique atteint 10 000 cycles et son endurance mécanique jusqu'à 20 000 cycles. La tension de fonctionnement Ue va de 380VAC à 415VAC. La tension d'isolation nominale Ui est de 500VAC. Sa classe de limitation 3 (selon la norme CEI/EN 60947-2) améliore le coût de protection des circuits en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 12 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. Il est blanc (RAL 9003). Il dispose d'un indice de protection IP20 (selon la norme IEC 60529) sur ses bornes. La température de fonctionnement est comprise entre -25°C et +70°C. La température de stockage entre -40°C et +85°C.
Caractéristiques principales
Type de produit : Disjoncteur miniature
Gamme : Acti9 C120N
Application : Distribution
Description des pôles : 4P
Nombre de pôles protégés : 4
Courant nominal [In] : 63 A (à 30 °C)
Courbe de déclenchement : D
Technologie du déclencheur : Thermique-magnétique
Type de réseau : CC
Tension assignée d'emploi [Ue] : ≤ 500 V CC
Pouvoir de coupure [Icu] : 10 kA à ≤ 500 V CC (IEC 60947-2)
Pouvoir de coupure de service [Ics] : 10 kA (100 % de Icu) à ≤ 500 V CC (IEC 60947-2)
Aptitude au sectionnement : Oui
Certifications : EAC
Caractéristiques complémentaires
Tension d'isolement [Ui] : 500 V
Tenue aux chocs [Uimp] : 6 kV
Limite de déclenchement magnétique : 10 à 14 × In
Classe de limitation : 3
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF
Mode d'installation : Encliquetable
Support de montage : Rail DIN symétrique 35 mm
Compatibilité peignes et jeux de barres : Oui
Pas de 9 mm : 12
Protection différentielle : Bloc séparé
Raccordement
Type de raccordement : Bornes à cage
Section de raccordement rigide : 1 à 50 mm²
Section de raccordement souple : 1,5 à 35 mm²
Longueur de dénudage : 15 mm
Couple de serrage : 3,5 N·m
Protection et environnement
Indice de protection : IP20
Degré de pollution : 3
Catégorie de surtension : IV
Tropicalisation : Niveau 2
Humidité relative : 95 % à 55 °C
Altitude de fonctionnement : Jusqu'à 2 000 m
Température de fonctionnement : -25 à +70 °C
Température de stockage : -40 à +85 °C
