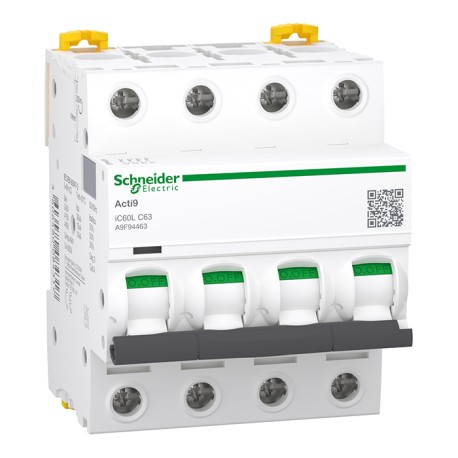

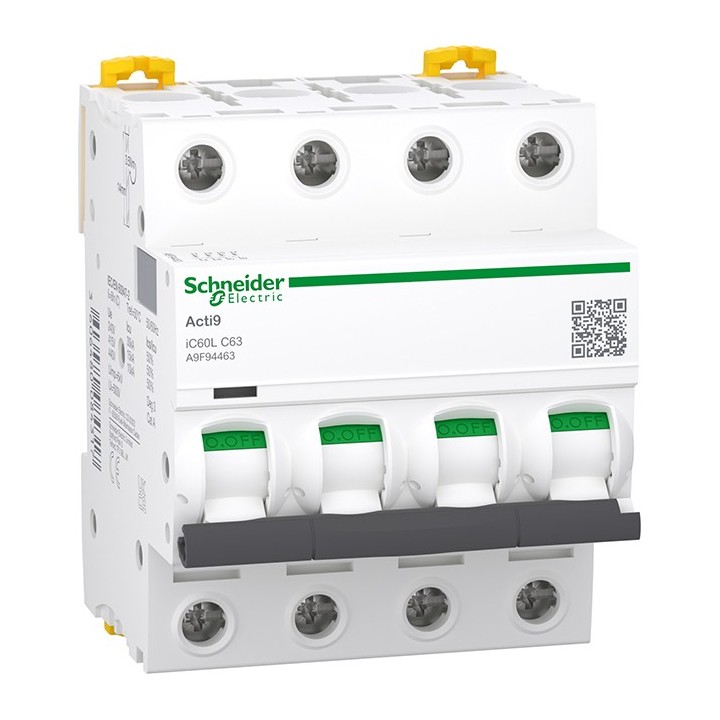

L'Acti9 iC60L 4P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60L, 4P 63A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. Les performances de cette gamme de disjoncteurs Acti9 iC60L répond à la norme NF EN 60947-2. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iC60 en toute sécurité. Une large gamme d'accessoires de raccordement (Peigne) sont disponibles. Son mécanisme à fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Il se monte sur rail DIN. Sa largeur est de 8 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 72mm x (H) 85mm x (P) 78,5mm. Le poids est de 0,5 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 en coffret. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.
Caractéristiques principales
Type de produit : Disjoncteur miniature
Gamme : Acti9 iC60L
Application : Distribution
Description des pôles : 4P
Nombre de pôles protégés : 4
Courant nominal [In] : 63 A
Courbe de déclenchement : C
Technologie du déclencheur : Thermique-magnétique
Type de réseau : CC
Tension assignée d'emploi [Ue] : ≤ 250 V CC
Pouvoir de coupure [Icu] : 20 kA à ≤ 250 V CC (IEC 60947-2)
Pouvoir de coupure de service [Ics] : 20 kA (100 % de Icu) à ≤ 250 V CC (IEC 60947-2)
Catégorie d'emploi : Catégorie A
Aptitude au sectionnement : Oui
Caractéristiques complémentaires
Tension d'isolement [Ui] : 500 V
Tenue aux chocs [Uimp] : 6 kV
Limite de déclenchement magnétique : 8 × In ±20 %
Type de commande : Par maneton
Signalisation locale : Signalisation de déclenchement
Mode d'installation : Encliquetable
Support de montage : Rail DIN 35 mm
Peigne amovible : Oui, installé
Compatibilité peignes et jeux de barres : Haut ou bas
Pas de raccordement : 18 mm entre phases
Pas de 9 mm : 8
Protection différentielle : Bloc séparé
Raccordement
Type de raccordement : Bornes simples haut ou bas
Section de raccordement rigide cuivre : 1 à 35 mm²
Section de raccordement souple cuivre : 1 à 25 mm²
Section de raccordement souple avec embout : 1 à 25 mm²
Longueur de dénudage : 14 mm
Couple de serrage : 3,5 N·m
Protection et environnement
Indice de protection : IP20 (appareil) / IP40 en coffret modulaire classe II
Degré de pollution : 3
Catégorie de surtension : IV
Tropicalisation : Niveau 2
Humidité relative : 95 % à 55 °C
Altitude de fonctionnement : Jusqu'à 2 000 m
Température de fonctionnement : -35 à +70 °C
Température de stockage : -40 à +85 °C
