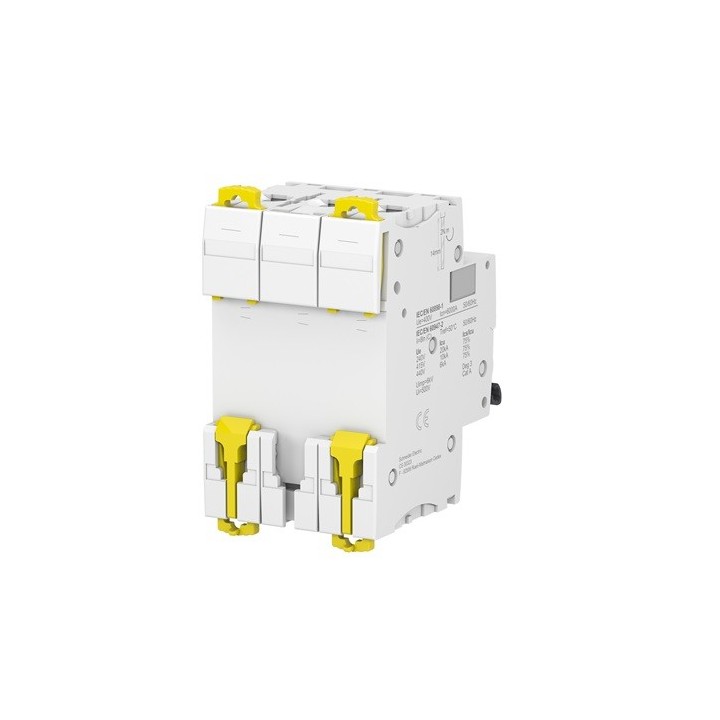

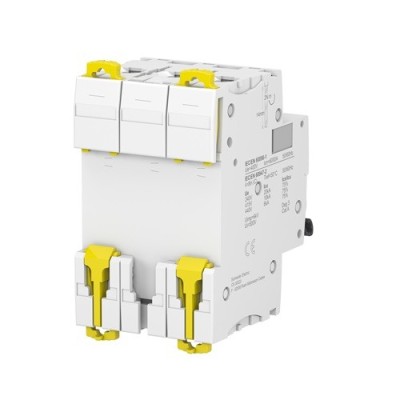

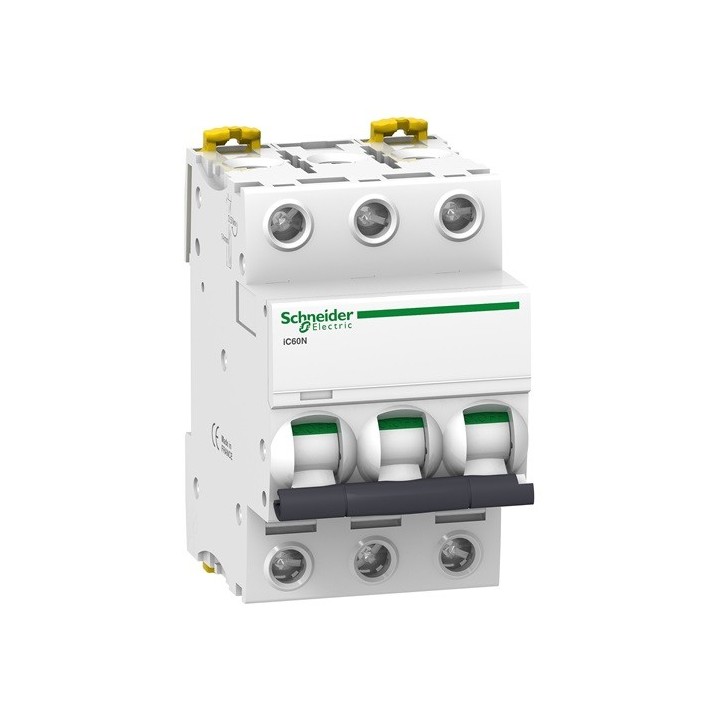

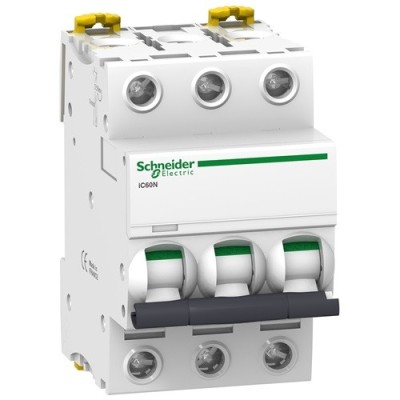

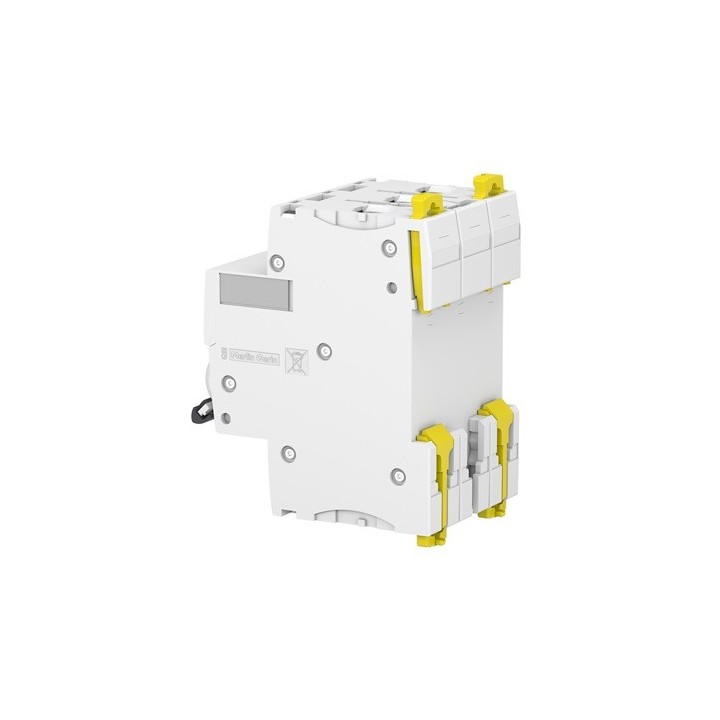

L'Acti9 iC60N 3P 10A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 6 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 3P 10A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit.
Caractéristiques principales
Application : Distribution
Gamme de produit : Acti 9
Nom du produit : Acti9 iC60
Type de produit ou équipement : Disjoncteur miniature
Nom de l’appareil : iC60N
Description des pôles : 3P
Nombre de pôles protégés : 3
Courant assigné d'emploi ([In]) : 10 A
Type de réseau :
- CA (Courant Alternatif)
- CC (Courant Continu)
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : D
Pouvoir de coupure :
- 6000 A Icn à 400 V CA 50/60 Hz (conforme à EN/CEI 60898-1)
- 36 kA Icu à 12...60 V CA 50/60 Hz (conforme à EN/CEI 60947-2)
- 10 kA Icu à 380...415 V CA 50/60 Hz (conforme à EN/CEI 60947-2)
- 20 kA Icu à 220...240 V CA 50/60 Hz (conforme à EN/CEI 60947-2)
- 6 kA Icu à 440 V CA 50/60 Hz (conforme à EN/CEI 60947-2)
- 36 kA Icu à 100…133 V CA 50/60 Hz (conforme à EN/CEI 60947-2)
- 10 kA Icu à <= 180 V CC (conforme à EN/CEI 60947-2)
Catégorie d’emploi :
- Catégorie A (conforme à EN 60947-2)
- Catégorie A (conforme à CEI 60947-2)
Aptitude au sectionnement :
- Oui (conforme à EN 60898-1)
- Oui (conforme à EN 60947-2)
- Oui (conforme à CEI 60898-1)
- Oui (conforme à CEI 60947-2)
Normes :
- EN 60898-1
- CEI 60947-2
- EN 60947-2
- CEI 60898-1
Label qualité : NF
Caractéristiques complémentaires
Fréquence du réseau : 50/60 Hz
Déclenchement magnétique : 12 x In +/- 20 %
Classe de limitation :
- 3 (conforme à EN 60898-1)
- 3 (conforme à CEI 60898-1)
Tension assignée d’isolement :
- 500 V CA 50/60 Hz (conforme à EN 60947-2)
- 500 V CA 50/60 Hz (conforme à CEI 60947-2)
Tension assignée de tenue aux chocs :
- 6 kV se conformer à EN 60947-2
- 6 kV (conforme à CEI 60947-2)
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Indication de tension : Signalisation de déclenchement
Mode d’installation : Fixe
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeu de barres : Haut ou bas : OUI
Pas de 9 mm : 6
Hauteur : 85 mm
Largeur : 54 mm
Profondeur : 78,5 mm
Poids : 0,375 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Mode de raccordement :
- Terminal simple (haut ou bas) 1…25 mm² rigide
- Terminal simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils : 14 mm pour la connexion haute ou basse
Couple de serrage : 2 N.m pour la connexion haute ou basse
Protection différentielle : Bloc séparé
