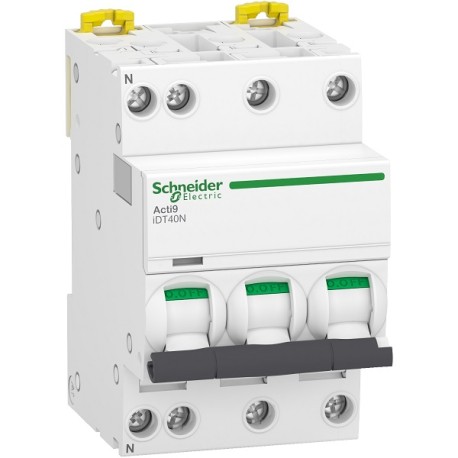

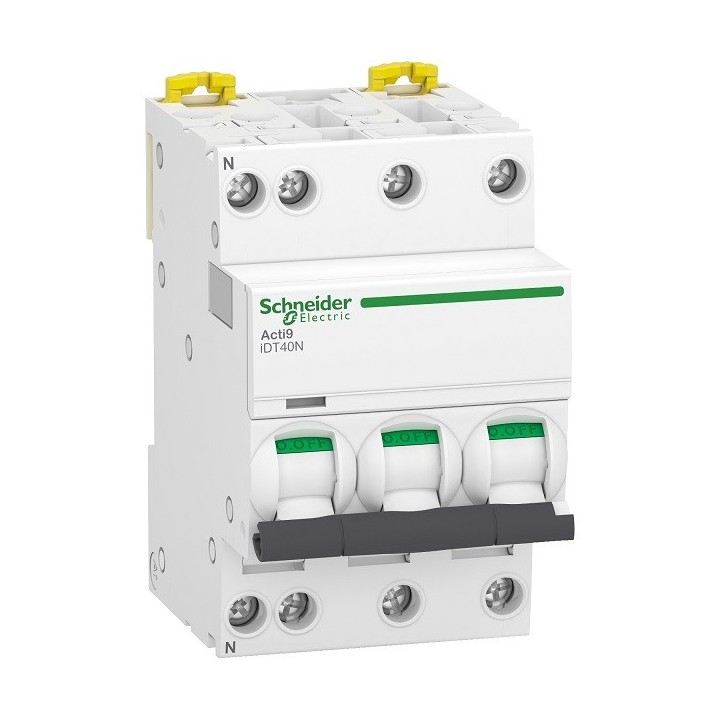

L'Acti9 iDT40N, 3P+N 6A, offre une protection absolue contre les courants de courts-circuits et de surcharges dans votre installation électrique. D'une largeur de 6 pas de 9mm, il se monte sur rail DIN en tableau. Le disjoncteur modulaire iDT40N, 3P+N 6A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur modulaire iDT40, 3P+N 6A, est un concentré d'innovation qui offre de nouvelles fonctionnalités. Compatible avec le système Phase/Neutre, il permet une mise en œuvre accélérée. Les performances des disjoncteurs modulaires Acti9 iDT40N répondent aux normes NF EN 60898-1 et NF EN 60947-2. Les disjoncteurs modulaires Acti9 iDT40 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de signalisation et de déclenchement. Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iDT40 en toute sécurité. Une large gamme de modules diffs (AC,A, Sélectif) dotés de différentes sensibilités.
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 iDT40
Type de produit ou équipement : Disjoncteur miniature
Nom de l’appareil : iDT40N
Application de l’appareil : Distribution
Description des pôles : 3P + N
Nombre de pôles protégés : 3
Position neutre : Gauche
Courant nominal [In] : 6 A
Type de réseau : CA
Technologie du déclencheur : Thermique-magnétique
Courbe de déclenchement : D
Pouvoir de coupure :
- 6000 A Icn à 400 V CA conforme à EN/IEC 60898-1
- 10 kA Icu à 400 V CA conforme à EN/IEC 60947-2
Aptitude au sectionnement : Oui conforme à EN/IEC 60947-2
Labels qualité : NF
Caractéristiques complémentaires
Fréquence du réseau : 50 Hz
Tension assignée d’emploi [Ue] : 400 V CA
Limite de déclenchement magnétique :
- 10...14 x In conforme à EN/IEC 60898-1
- 12 x In ±20 % conforme à EN/IEC 60947-2
Pouvoir assigné de coupure de service [Ics] :
- 6000 A (100 %) à 400 V CA conforme à EN/IEC 60898-1
- 7,5 kA (75 %) à 400 V CA conforme à EN/IEC 60947-2
Tension d’isolement [Ui] : 440 V CA
Tenue aux chocs [Uimp] : 4 kV
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Indication ON/OFF, déclenchement
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 6
Dimensions (HxLxP) : 85 x 54 x 74 mm
Poids : 345 g
Couleur : Blanc
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : 20000 cycles
Options de verrouillage : Dispositif de cadenassage
Raccordement amont : Vis
Raccordement arrière : Vis
Mode de raccordement :
- 1…10 mm² flexible
- 1…16 mm² rigide
Longueur de dénudage : 14 mm
Couple de serrage : 2 N·m
Protection différentielle : Bloc séparé
