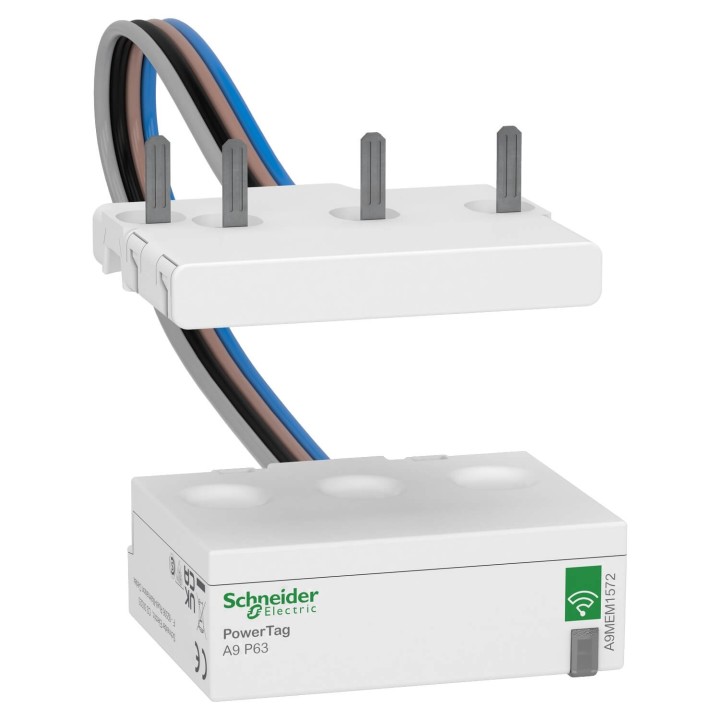

En communication par radio-fréquence, ce capteur pour iDT40 3P+N collecte les données énergétiques et remonte les diagnostics et alarmes sur les états du disjoncteur. PowerTag Energy se monte en aval du disjoncteur en tableau électrique. Le capteur d'énergie PowerTag Energy est un produit tout-en-un sans accessoire. Encliqueté sur le disjoncteur, ce capteur PowerTag tient peu de place dans le tableau élec. sans besoin d'ajouter de rail DIN supplémentaire. Le Panel Server est l'équipement concentrateur de données qui récupére les données sans fil
| Gamme de produit |
PowerLogic |
| Nom du produit |
PowerTag A9 P63 |
| Type de produit ou équipement |
Capteur d'énergie |
| Pôles |
3P + N |
| Courant max [Imax] |
63 A |
| [Ib] courant de base |
10 A |
| Courant de démarrage |
40 mA |
| Courant de saturation |
130 A |
| Application spécifique du produit |
Répartition des coûts
Surveillance de charge
Alarme sur surcharge
Surveillance du circuit
Gestion de l'énergie |
| Accessoires associés |
EcoStruxure Panel Server Entry
EcoStruxure Panel Server Universal
EcoStruxure Panel Server Advanced
Wiser hub génération 2
Acti9 Smartlink SI B
Acti9 Smartlink SI D
Acti9 PowerTag Link
Acti9 PowerTag Link HD |
| Application |
Bâtiments: surveillance de la tension des disjoncteurs
Bâtiments: répartition des coûts
Bâtiments: alarme sur surcharge |
| Compatibilité de gamme |
Acti9 Acti9 iDPN
Acti9 Acti9 C40
Acti9 Acti9 iC40
Acti9 Acti9 DT40
Multi9 Multi9 N40 |
| Type de mesure |
Courant
Facteur de puissance
Puissance active
Tension
Énergie active |
| Classe de précision |
Classe 1 courant se conformer à CEI 61557-12
Classe 0,5 tension se conformer à CEI 61557-12
Classe 1 puissance active se conformer à CEI 61557-12
Classe 1 énergie active se conformer à CEI 61557-12
Classe 1 facteur de puissance se conformer à CEI 61557-12 |
| Emplacement de montage |
Bas |
| Support de montage |
Sur disjoncteur |
| "Pas" de raccordement |
9 mm Ph/N
18 mm Ph/Ph |
| Destination du produit |
Tableau électrique |
| Gestion d'événements |
Perte de tension avec courant mesuré à la perte de tension |
| Support de transmission |
Radiofréquence 2,4…2,4835 GHz se conformer à IEEE 802.15.4 |
| Puissance d'émission |
10 mW |
Complémentaires
| Facteur de forme |
Phase neutre |
| Mode d'installation |
Par vis (bornes) |
| Connexion électrique (détection de tension et alimentation électrique) |
Connecteur dent |
| Section de câble |
1 rigide cable 1,5…16 mm²
2 multibrins cable 1,5…2,5 mm²
2 rigide cable 1,5…2,5 mm²
1 multibrins cable 1,5…16 mm² |
| Tension d'alimentation |
220...240 V CA, +/- 20 %, entre phase et neutre
380...415 V CA, +/- 20 %, entre phases |
| Fréquence du réseau |
50 Hz
60 Hz |
| Puissance consommée max |
2 VA |
| Normes |
CEI 61557-12
CEI 61010-1
CEI 61010-2-030
CEI 61326-1
ETSI EN 300 328
ETSI EN 301 489-1 |
| Certifications du produit |
CEI
DNV Maritime |
| Hauteur |
Élément de détection: 19,5 mm
Unité de base: 8 mm |
| Largeur |
Élément de détection: 54 mm
Unité de base: 54 mm |
| Profondeur |
Élément de détection: 43 mm
Unité de base: 48 mm |
| Poids Net |
48 g |
| Couleur |
Blanc (RAL 9003) |
| Code de compatibilité |
PowerTag A9 M63 |
