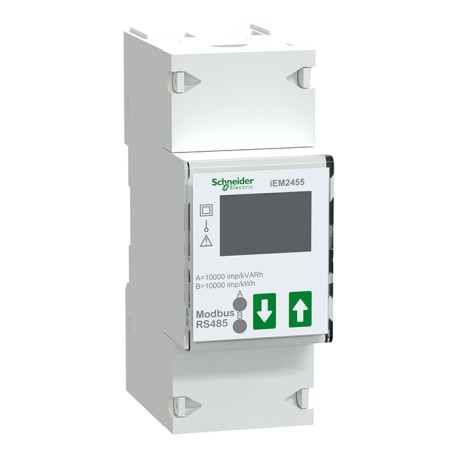

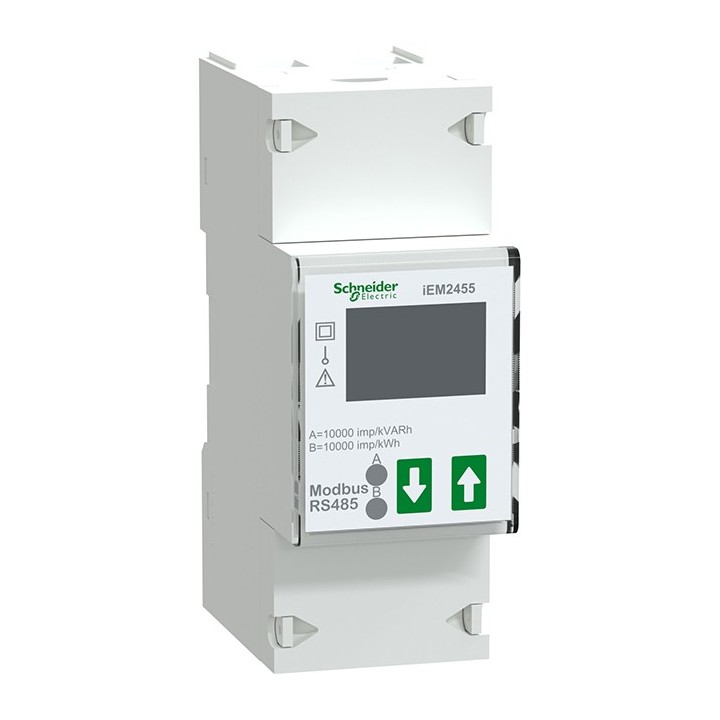

L'Acti9 iEM2455 surveille la consommation de l'énergie active pour les applications de sous-facturation et de répartition des coûts. Auto-alimentés en 230VCA, intensité 100A avec TI externe et montage sur rail DIN en tableau électrique. Le compteur d'énergie Acti9 iEM est un produit tout-en-un sans accessoire. Le compteur d'énergie Acti9 iEM est un produit facilement encliquetable sur rail DIN. Raccordement et installation optimisés avec couvre-bornes plombables et câblage simplifié (arrivée et départ par le bas). Largeur 36mm (série iEM2400). Ce produit est conforme à la norme EN 50470-3 classe B, directive relative aux instruments de mesure (MID) et de classe 1 conformément à la norme CEI 62053-21. Conformité avec les normes CEI 61557-12, CEI 62053-22, CEI 62053-23. L’offre de compteurs d’énergie Acti9 série iEM2000 fait partie de l'une des 9 séries de produits Acti9 pour répondre à tous vos besoins. Associés au système de câblage Acti9, les compteurs d’énergie série iEM2000 permettent d’intégrer facilement le comptage d’énergie au système de gestion électrique des installations. Produit adapté aux applications de sous-facturation, muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020.
Caractéristiques principales
Gamme : Acti9
Famille : Acti9 iEM2000
Type de produit ou équipement : Compteur d’énergie
Nom de l’appareil : iEM2455
Caractéristiques complémentaires
Description des pôles : 1P + N
Type de mesure :
Énergie active et réactive
Puissance active et réactive
Puissance apparente
Facteur de puissance
Courant
Tension
Fréquence
Type de comptage : Énergie active et réactive
Application de l’appareil : Sous-facturation, multi-tarif
Classe de précision :
Classe 1 énergie active conforme à CEI 62053-21
Classe 2 énergie réactive conforme à CEI 62053-23
Classe B énergie active conforme à EN 50470-1
Classe B énergie active conforme à EN 50470-3
Type d’entrée : Entrée directe
Courant nominal : 100 A
Tension nominale : 230 V
Fréquence du réseau : 50 Hz / 60 Hz
Plage de mesure en fréquence : 45…66 Hz
Type de technologie : Électronique
Type d’afficheur : Afficheur LCD
Taux d’échantillonnage : 32 échantillons/cycle
Courant de mesure : 0,25…100 A
Afficheurs deux digits : 7
Valeur maximale mesurée :
99999,99 kWh
999999,9 kWh
Saisie tarifaire : Tarif (2)
Protocole de port de communication : Modbus RTU 1200…38400 bauds (pair / impair / aucun)
Support port de communication : Bornes à vis RS485
Signalisation locale :
DEL rouge : comptage et activité 10000 / 2000 / 1000 / 100 / 10 / 1 / 0,1 / 0,01 imp/kWh
Durée de l’impulsion : 5…32 ms
Tension d’alimentation : 195…253 V CA 50 Hz
Puissance consommée maximale :
10 VA à 240 V CA
1 W par phase
[Uimp] tension assignée de tenue aux chocs : 6 kV (1,2/50 µs)
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Mode de raccordement :
Circuit de puissance : borniers à vis-étrier (bas) 25 mm²
Communication : borniers à vis-étrier (haut) 2,5 mm²
Normes :
CEI 62052-11
CEI 62053-21
CEI 62053-23
CEI 62052-31
Certifications du produit :
MID conforme à EN 50470-1
MID conforme à EN 50470-3
CE
Degré de protection IP :
IP51 (panneau avant) conforme à CEI 60529
IP20 (enveloppe)
Degré de pollution : 2
Température de l’air ambiant en fonctionnement : -40…70 °C
Température ambiante pour le stockage : -40…80 °C
Altitude de fonctionnement : ≤ 2000 m
Humidité relative :
0…75 % en fonctionnement
0…95 % en stockage
Couleur : Blanc
Pas de 9 mm : 4
Largeur : 35,8 mm
Hauteur : 96,7 mm
Profondeur : 63 mm
