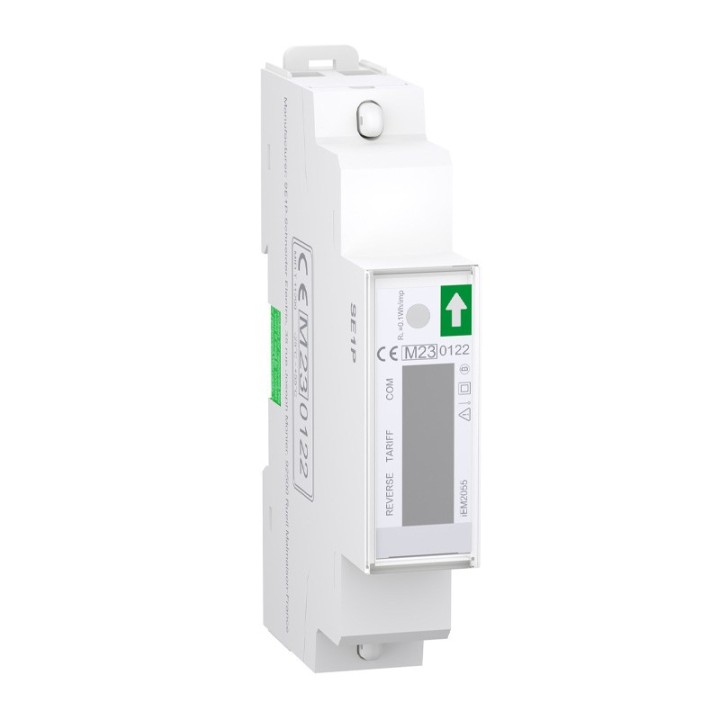

Auto-alimenté en 230VCA, Acti9 série iEM2055 surveille la consommation de l'énergie pour les applications de sous-facturation et de répartition des coûts. Une intensité de 40A avec TI intégré et monté sur rail DIN en tableau électrique. Le compteur d'énergie Acti9 iEM est un produit tout-en-un sans accessoire. Le compteur d'énergie Acti9 iEM est un produit facilement encliquetable sur rail DIN. Raccordement et installation optimisés avec couvre-bornes plombables et câblage simplifié (arrivée et départ par le bas). Largeur 18mm (série iEM2000). Ce produit est conforme à la norme EN 50470-3 classe B, directive relative aux instruments de mesure (MID) et de classe 1 conformément à la norme CEI 62053-21. Conformité avec les normes CEI 61557-12, CEI 62053-22, CEI 62053-23. L’offre de compteurs d’énergie Acti9 série iEM2000 fait partie de l'une des 9 séries de produits Acti9 pour répondre à tous vos besoins. Associés au système de câblage Acti9, les compteurs d’énergie série iEM2000 permettent d’intégrer facilement le comptage d’énergie au système de gestion électrique des installations. Produit adapté aux applications de sous-facturation, muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020.
Caractéristiques principales
Gamme de produit : Acti9
Famille : Acti9 iEM2000
Type de produit ou équipement : Compteur d’énergie
Nom de l’appareil : iEM2055
Caractéristiques complémentaires
Description des pôles : 1P + N
Type de mesure : Énergie active, puissance active et réactive, facteur de puissance, courant, tension, fréquence, puissance apparente
Type de comptage : Énergie active (signée, deux quadrants)
Application : Sous-facturation
Multi-tarif : Oui
Classe de précision : Classe 1 énergie active (CEI 62053-21), Classe B énergie active (EN 50470-1), Classe B énergie active (EN 50470-3)
Type d’entrée : Entrée directe
Courant maximum [Imax] : 45 A
[Ib] courant de base : 5 A
Courant nominal : 45 A
Tension nominale : 230 V
Fréquence du réseau : 50/60 Hz
Plage de mesure en fréquence : 45…66 Hz
Type de technologie : Électronique
Type d’affichage : Afficheur LCD
Taux d’échantillonnage : 32 échantillons/cycle
Courant de mesure : 0,25…45 A
Afficheurs deux digits : 6
Valeur maximale mesurée : 9 999,99 kWh / 9 999,9 kWh
Saisie tarifaire : Tarif (2)
Protocole de port de communication : Modbus RTU 1200…9600 bit/s (pair, impair ou aucun)
Support port de communication : Bornes à vis – RS485
Signalisation locale : DEL rouge (comptage et activité) 10 000 / 2 000 / 1 000 / 100 / 10 / 1 / 0,1 ou 0,01 imp/kWh
Sorties logiques : 1 sortie impulsionnelle de surveillance de l’énergie
Durée de l’impulsion : 11,2…32 ms
Tension d’alimentation : 195…253 V CA
Puissance consommée maximale : 10 VA à 240 V CA
Puissance consommée maximale : 2 W par phase
[Uimp] tension assignée de tenue aux chocs : 6 kV (1,2/50 µs)
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Mode de raccordement :
Circuit de puissance – borne à cage (bas) 8…10 mm²
Circuit de puissance – borne à cage (haut) 8…10 mm²
Sortie impulsionnelle – borniers à vis-étrier (haut) 2,5 mm²
Communication – borniers à vis-étrier (bas) 2,5 mm²
Couple de serrage :
Circuit de puissance : 0,35 N·m (tournevis plat 2,2 mm)
Sortie impulsionnelle : 0,1 N·m (tournevis plat 1,3 mm)
Communication : 0,1 N·m (tournevis plat 1,3 mm)
Longueur de dénudage des fils :
Circuit de puissance : 7,5 mm
Sortie impulsionnelle : 7 mm
Communication : 7 mm
Normes : CEI 62053-21, CEI 62053-23, EN 50470-3
Certifications du produit : MID (EN 50470-3), CE (EN 50470-3), CE
