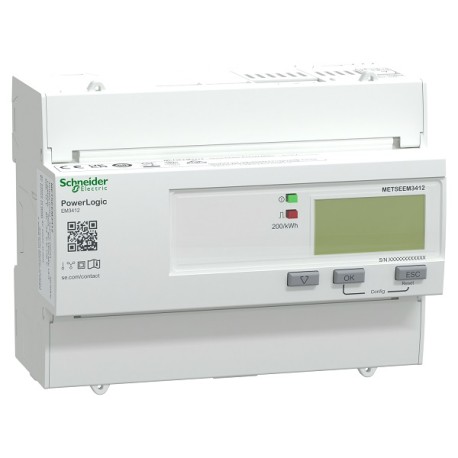

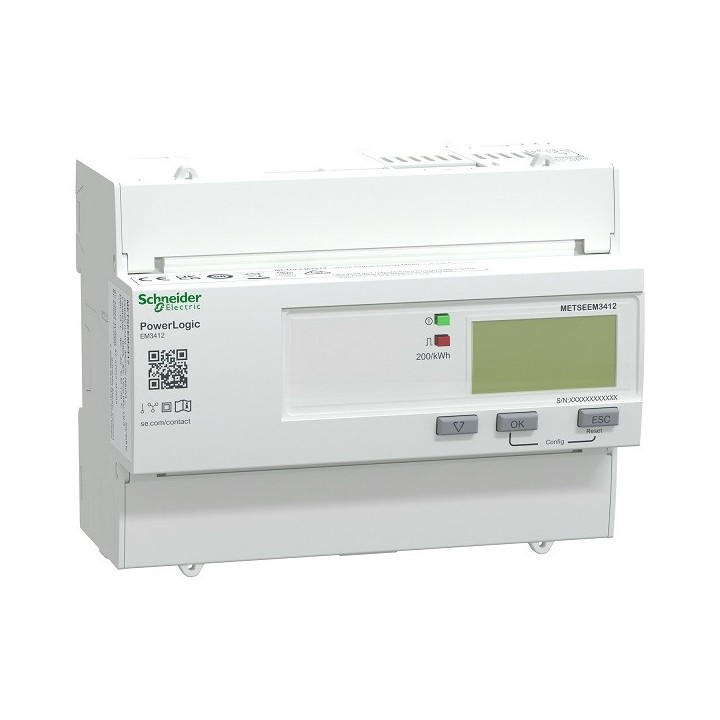

La série PowerLogic EM3000 propose une gamme de compteurs d'énergie triphasés montés sur rail DIN avec un écran LCD rétro-éclairé. Fournir une mesure de l'énergie active et de la puissance. Conçue pour les réseaux 50 Hz ou 60 Hz, la tension d'alimentation peut varier de 100 à 277 VCA ou de 173 à 480 VCA. Le courant nominal de liaison pour ce compteur est jusqu'à 125 A en connexion directe. Le compteur offre la précision suivante, classe d’énergie active 1 selon les normes CEI 62053-21 et CEI 61557-12. La communication est assurée par une sortie pulsée numérique, pour la lecture de l'énergie. Ce compteur peut être utilisé dans les applications de sous-facturation et de mesure partielle. Les dimensions du produit sont les suivantes : largeur 4,96 po (126 mm), profondeur 2,72 po (69 mm), hauteur 4,1 po (103 mm) et poids du produit 20,81 oz (590,2 g). La signalisation locale supplémentaire comprend un voyant vert de mise sous tension, un voyant jaune clignotant pour vérifier la précision et des indicateurs de communication. Certifications CE et UL. Le compteur peut être installé dans des réseaux monophasés et neutres (1P+N), triphasés (3P) et triphasés plus neutres (3P+N).
Caractéristiques principales
Gamme : PowerLogic
Gamme de produit : PowerLogic EM3000
Type de produit ou équipement : Compteur d’énergie
Nom de l’appareil : EM3412
Description des pôles : 3P + N, 1P + N, 3P
Type de mesure : Énergie active totale, énergie active par phase, énergie active partielle
Type de comptage : Active energy (signed, two quadrant)
Application de l’appareil : Compteur partiel, sous-facturation
Classe de précision : Classe 1 énergie active conforme à CEI 62053-21
Type d’entrée : Connexion directe
[In] courant nominal : 125 A
Tension nominale : 100…277 V, 173…480 V
Fréquence du réseau : 50 Hz / 60 Hz
Type de technologie : Électronique
Type d’afficheur : Afficheur LCD
Taux d’échantillonnage : 32 échantillons/cycle
Courant de mesure : 0…125 A
Valeur maximale mesurée : 99 999 999,9 kWh
Protocole de port de communication : –
Signalisation locale : Voyant vert : puissance ON, voyant jaune clignotant DEL : vérification de la précision
Nombre de sorties : 1 impulsion
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Mode de raccordement : Circuit de courant : bornes à vis 50 mm² câble(s)
Catégorie de surtension : III
Caractéristiques complémentaires
Normes :
BS EN 61557-12:2021
CEI 61557-12:2021
EN 61557-12:2021
BS EN 61326-1
CEI 61326-1
EN 61326-1
BS EN 62052-11:2020
CEI 62052-11:2020
EN 62052-11:2020
BS EN 62053-21
CEI 62053-21
EN 62053-21
BS EN 62052-31:2015
CEI 62052-31:2015
EN 62052-31:2015
BS EN 61010-1:2010
EN 61010-1:2010
CEI 61010-1:2010
BS EN 61010-2-30
CEI 61010-2-30
EN 61010-2-30
UL 61010-2-30
ANSI C12.16
Certifications du produit : CE (sécurité), CE (contrôle de puissance), CE (CEM), UKCA (sécurité), UKCA (contrôle de puissance), UKCA (CEM), CULus (sécurité)
Degré de protection IP : IP40 face avant, IP20 corps
Degré de pollution : 2
Humidité relative : 5…95 % à 50 °C
Température ambiante en fonctionnement : -25…70 °C
Température ambiante de stockage : -40…85 °C
Altitude de fonctionnement : < 2000 m
Couleur : Blanc
Pas de 9 mm : 14
Largeur : 126 mm
Hauteur : 103,2 mm
Profondeur : 69,3 mm
