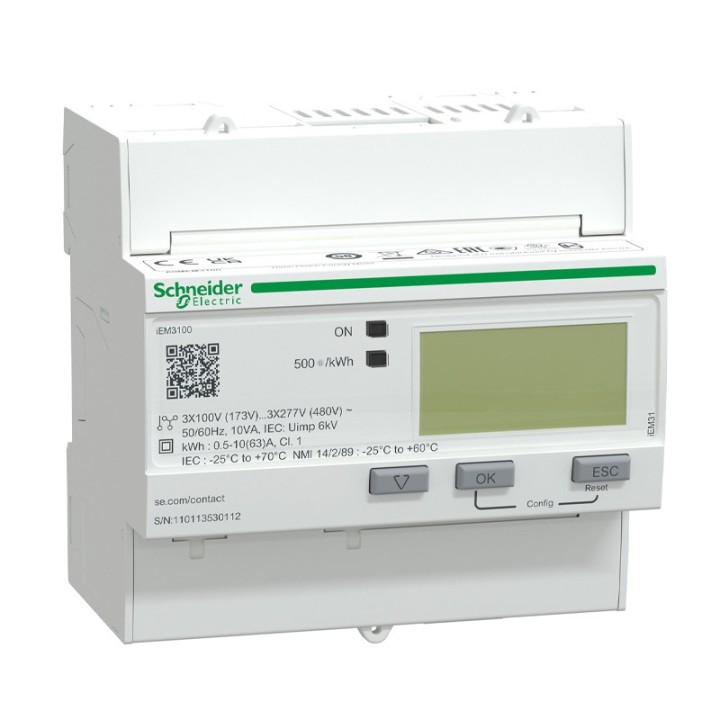

L'Acti9 série iEM3000 est une offre de comptage d’énergie avec transformateurs d'intensité intégrés. Montage sur rail DIN en tableau. D'un calibre allant de 0 à 63 A, l'IEM3100 peut gérer jusqu'à 4 tarifications Le compteur d'énergie Acti9 iEM est un produit tout-en-un sans accessoire. Les compteurs iEM3100 sont simples et intelligents grâce à une conception innovante d’installation pour les tableautiers, de mise en service pour les installateurs, de fonctionnement pour l’utilisateur final. Largeur 90mm (série 3000). Tout comme l'ensemble de l'offre Acti 9, les options de cet appareil répondent à votre besoin de suivi de consommation énergétique grâce à un afficheur LCD Ce produit est conforme à la norme EN 50470-3 classe B, directive relative aux instruments de mesure (MID) et de classe 1 conformément à la norme CEI 62053-21. Conformité avec les normes CEI 61557-12, CEI 62053-22, CEI 62053-23. L’offre de compteurs d’énergie Acti9 série iEM3000 se compose de 24 références pour répondre à tous vos besoins. Associés au système de câblage Acti9, les compteurs d’énergie série iEM3000 permettent d’intégrer facilement le comptage d’énergie au système de gestion électrique des installations. Produit adapté aux applications de sous-facturation, muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020.
Caractéristiques principales
Gamme : Acti9
Gamme de produit : Acti9 iEM3000
Type de produit ou équipement : Compteur d’énergie
Nom de l’appareil : iEM3100
Segment de marché :
Bâtiments (petits, moyens et grands) – gestion des coûts : facturation et répartition des coûts (en tête d’installation, sous-compteur, panneaux)
Bâtiments multi-sites – gestion des coûts : facturation et répartition des coûts
Datacenters – gestion des coûts
Santé – gestion des coûts
Industrie – gestion des coûts
Caractéristiques complémentaires
Description des pôles : 1P + N / 3P / 3P + N
Type de mesure : Énergie active
Application de l’appareil : Compteur partiel, sous-facturation
Classe de précision :
Classe 1 énergie active conforme à CEI 62053-21
Classe 1 énergie active conforme à CEI 61557-12
Type d’entrée : Connexion directe
[In] courant nominal : 63 A
Tension nominale : 100…277 V / 173…480 V
Fréquence du réseau : 50 Hz / 60 Hz
Type de technologie : Électronique
Type d’affichage : Afficheur LCD
Taux d’échantillonnage : 32 échantillons/cycle
Courant de mesure : 0…63 A
Valeur maximale mesurée : 99 999 999,9 kWh
Protocole de port de communication : –
Support port de communication : –
Signalisation locale :
Voyant vert : alimentation ON
DEL jaune clignotante : vérification de la précision
Nombre d’entrées : 0
Nombre de sorties : 0
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Mode de raccordement : Bornes à vis – câbles jusqu’à 16 mm²
Catégorie de surtension : III
Normes :
BS EN / EN / CEI 61557-12 :2021
BS EN / EN / CEI 61326-1
BS EN / EN / CEI 62052-11 :2020
BS EN / EN / CEI 62053-21
BS EN / EN / CEI 62052-31 :2015
BS EN / EN / CEI 61010-1 :2010
BS EN / EN / CEI 61010-2-30
ANSI C12.16
Certifications du produit :
CE (sécurité, CEM, contrôle de puissance)
UKCA (sécurité, CEM, contrôle de puissance)
cULus (sécurité)
EAC (sous-compteur)
NMI / KZ (conformité métrologique)
Code de compatibilité : IEM3100
Degré de protection IP :
IP40 panneau avant conforme à CEI 60529
IP20 corps conforme à CEI 60529
Degré de pollution : 2
Humidité relative : 5…95 % à 50 °C
Température de l’air ambiant en fonctionnement : -25…70 °C
Température ambiante pour le stockage : -40…85 °C
Altitude de fonctionnement : < 3000 m
Couleur : Blanc
Pas de 9 mm : 10
Largeur : 90 mm
Hauteur : 95 mm
Profondeur : 69 mm
