L'Acti9 série iEM3000 est une offre de comptage d’énergie avec la prise en charge des protocoles de communication Modbus, BACnet, M-bus et LON, jusqu'à 125 A avec TI intégré et jusqu'à 3200A avec TI externe. Montage sur rail DIN en tableau. La signalisation locale supplémentaire comprend un indicateur de mise sous tension à DEL verte, une DEL jaune clignotante pour la vérification de la précision et des indicateurs de communication. Le compteur d'énergie Acti9 iEM est un produit tout-en-un sans accessoire. Les compteurs iEM3100 sont simples et intelligents grâce à une conception innovante d’installation pour les tableautiers, de mise en service pour les installateurs, de fonctionnement pour l’utilisateur final. Largeur 90mm (série 3000). Le compteur mesurera la puissance active et réactive, l'énergie active et réactive. Ce produit est conforme à la norme EN 50470-3 classe B, directive relative aux instruments de mesure (MID) et de classe 1 conformément à la norme CEI 62053-21. Conformité avec les normes CEI 61557-12, CEI 62053-22, CEI 62053-23. L’offre de compteurs d’énergie Acti9 série iEM3000 se compose de 24 références pour répondre à tous vos besoins. Associés au système de câblage Acti9, les compteurs d’énergie série iEM3000 permettent d’intégrer facilement le comptage d’énergie au système de gestion électrique des installations. Produit adapté aux applications de sous-facturation, muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020. Les dimensions du produit sont largeur 3,54 inch (90 mm), profondeur 2,72 inch (69 mm), hauteur 3,74 inch (95 mm) et poids du produit est de 9,17 oz (260 g).
Caractéristiques principales
Gamme : Acti9
Gamme de produit : Acti9 iEM3000
Type de produit ou équipement : Compteur d’énergie

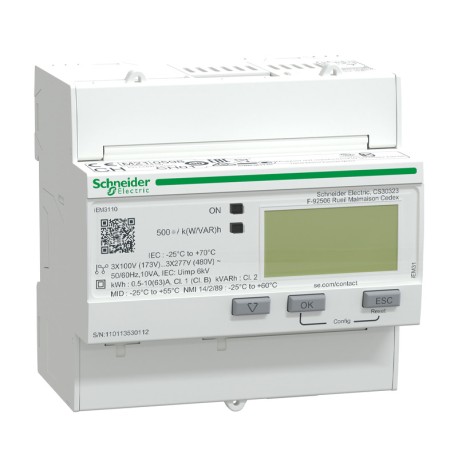

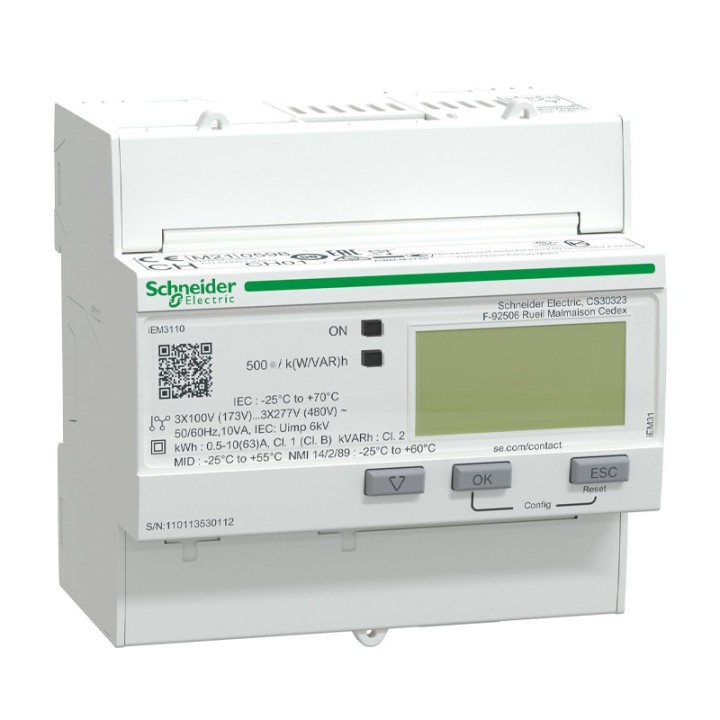

Nom de l’appareil : iEM3110
Segment de marché :
Bâtiments (petits, moyens, grands, multi-sites) – gestion des coûts : facturation et répartition des coûts (en tête d’installation, sous-compteur, panneaux)
Datacenter – gestion des coûts : facturation et répartition des coûts
Santé – gestion des coûts : facturation et répartition des coûts
Industrie – gestion des coûts : facturation et répartition des coûts
Caractéristiques complémentaires
Description des pôles : 3P / 1P + N / 3P + N
Type de mesure : Énergie active
Application de l’appareil : Compteur partiel, sous-facturation
Classe de précision :
Classe 1 énergie active (CEI 62053-21)
Classe 1 énergie active (CEI 61557-12)
Classe B énergie active (EN 50470-3)
Type d’entrée : Connexion directe
[In] courant nominal : 63 A
Tension nominale : 100…277 V / 173…480 V
Fréquence du réseau : 50/60 Hz
Type de technologie : Électronique
Type d’afficheur : Afficheur LCD
Taux d’échantillonnage : 32 échantillons/cycle
Courant de mesure : 0…63 A
Valeur maximale mesurée : 99 999 999,9 kWh
Protocole de port de communication : -
Support port de communication : -
Signalisation locale :
Voyant vert : puissance ON
DEL jaune clignotante : vérification de la précision
Nombre d’entrées : 0
Nombre de sorties : 1 impulsion
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Mode de raccordement : Bornes à vis – câbles jusqu’à 16 mm²
Catégorie de surtension : III
Normes
BS EN 61557-12:2021
CEI 61557-12:2021
EN 61557-12:2021
BS EN 61326-1 / CEI 61326-1 / EN 61326-1
BS EN 62052-11:2020 / CEI 62052-11:2020 / EN 62052-11:2020
BS EN 62053-21 / CEI 62053-21 / EN 62053-21
BS EN 62052-23 / CEI 62053-23:2020 / EN 62052-23
BS EN 62052-31:2015 / CEI 62052-31:2015 / EN 62052-31:2015
BS EN 61010-1:2010 / CEI 61010-1:2010 / EN 61010-1:2010 / UL 61010-1:2010
BS EN 61010-2-30 / CEI 61010-2-30 / EN 61010-2-30 / UL 61010-2-30
BS EN 50470-3 / EN 50470-3
BS EN 50470-1 / EN 50470-1
ANSI C12.16
Certifications du produit
CE (sécurité – CEI 61010-1, contrôle de puissance – EN 61557-12, CEM – EN/IEC 61326-1)
UKCA (BS EN 61010-1, BS EN 61557-12, BS EN 61326-1)
CULus (UL 61010-1, EN 61010-1)
EAC (EN 50470-3 – sous-compteur)
RCM (EN 62052 – sous-compteur)
KZ (EN 50470-3 – sous-compteur)
METAS (EN 50470-1 – sous-compteur)
MID (EN 50470-3, EN 50470-1 – sous-compteur)
NMI (NMI M 6-1)
Degré de protection IP : IP40 (panneau avant), IP20 (corps) – CEI 60529
Degré de pollution : 2
Humidité relative : 5…95 % à 50 °C
Température ambiante en fonctionnement :
-25…55 °C (MID)
-25…70 °C (CEI)
-25…60 °C (CEI)
Température de stockage : -40…85 °C
Altitude de fonctionnement : < 3000 m
