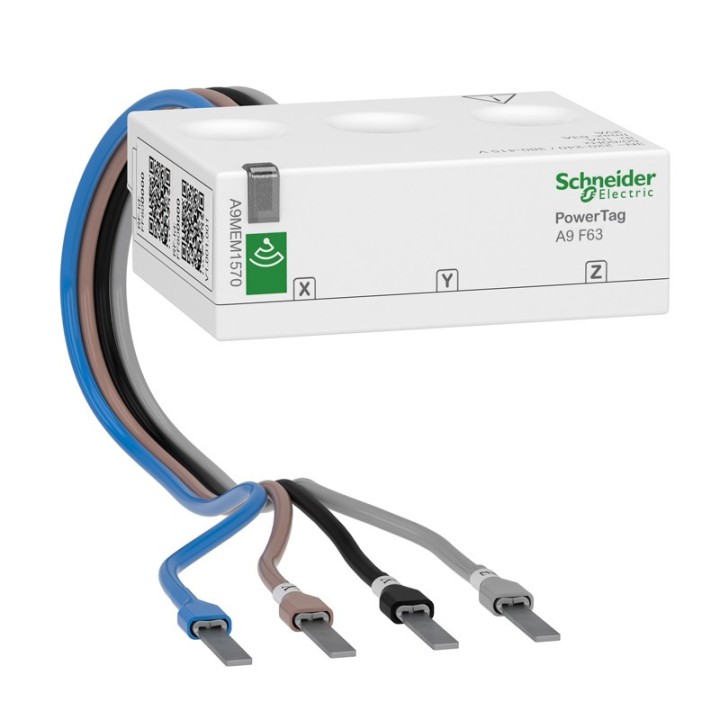

En communication par radio-fréquence, ce capteur pour Vigi iDT40/iC60 3P+N collecte les données énergétiques et remonte les diagnostics et alarmes sur les états du disj. PowerTag Energy se monte en amont/aval du disjoncteur en tableau élec. Il est spécialement conçu pour les applications de gestion de l'énergie, de surveillance de la charge et de disponibilité de l'alimentation. Le capteur d'énergie PowerTag Energy est un produit tout-en-un sans accessoire. Encliqueté sur le disjoncteur, ce capteur PowerTag tient peu de place dans le tableau élec. sans besoin d'ajouter de rail DIN supplémentaire. Le Panel Server est l'équipement concentrateur de données qui récupére les données sans fil. Il envoie une alarme de perte de tension et la valeur du courant par phase avant d'être mis hors tension. Les performances de ce produit répondent à la plupart des normes internationales et homologations exigeantes : CEI 61557-12, CEI 61010-1, CEI 61010-2-030, CEI 61326-1, ETSI, EN 300 328, ETSI EN 301 487-1. Ce capteur d'energie est l'un des plus petits au monde qui ne nécessite pas de câblage vers le concentrateur de données. Il est possible d'installer plusieurs dizaines de capteurs PowerTag attachés au même concentrateur de données. Le courant de saturation est de 130A et le premier courant de démarrage est de 40mA. Les tensions nominales Un sont 230V CA Phase-Neutre +/- 20% ou Phase-Phase 400V CA +/- 20%. La consommation maximale est inférieure ou égale à 2VA. Le degré de protection est IP20 et IK05. La température de fonctionnement est comprise entre -25 °C et + 60 °C. La température de stockage est comprise entre 40 °C et + 85 °C. PowerTag Energy 63A est conforme à la norme CEI 61557-12.
Caractéristiques principales
Gamme de produit : PowerLogic
Nom du produit : PowerTag A9 F63
Type de produit ou équipement : Capteur d’énergie
Pôles : 3P + N
Courant max [Imax] : 63 A
[Ib] courant de base : 10 A
Courant de démarrage : 40 mA
Courant de saturation : 130 A
Application spécifique du produit : Répartition des coûts, surveillance de charge, alarme sur surcharge, surveillance du circuit, gestion de l’énergie
Accessoires associés : EcoStruxure Panel Server Entry, EcoStruxure Panel Server Universal, EcoStruxure Panel Server Advanced, Harmony Hub, Wiser hub génération 2, Acti9 Smartlink SI B, Acti9 Smartlink SI D, Acti9 PowerTag Link, Acti9 PowerTag Link HD
Application : Bâtiments (surveillance de la tension des disjoncteurs, répartition des coûts, alarme sur surcharge)
Compatibilité de gamme : Acti9 Vigi DT40, Acti9 Vigi iC40, Acti9 Vigi iDT40, Acti9 Vigi N40, Acti9 Vigi C40, Acti9 Vigi iC60, Acti9 iDD40, Acti9 iDD40 XA, Acti9 iCV40 XA, Acti9 Vigi iDPN, Acti9 iCV40, Acti9 Vigi iTG40, Acti9 Vigi iCG40
Type de mesure : Tension, énergie active, puissance active, courant, facteur de puissance
Classe de précision : Classe 1 courant (CEI 61557-12), classe 0,5 tension (CEI 61557-12), classe 1 puissance active (CEI 61557-12), classe 1 énergie active (CEI 61557-12), classe 1 facteur de puissance (CEI 61557-12)
Emplacement de montage : Haut ou bas
Support de montage : Sur disjoncteur
Destination du produit : Tableau électrique
Gestion d’événements : Perte de tension avec courant mesuré à la perte de tension
Support de transmission : Radiofréquence 2,4…2,4835 GHz conforme à IEEE 802.15.4
Puissance d’émission : 10 mW
Caractéristiques complémentaires
Facteur de forme : Flex
Mode d’installation : Par vis (bornes)
Connexion électrique (détection de tension et alimentation électrique) : Câbles avec embout
Section de câble : 1 câble rigide 1,5…16 mm² ; 1 câble multibrins 1,5…16 mm² ; 2 câbles rigides 1,5…2,5 mm² ; 2 câbles multibrins 1,5…2,5 mm²
Longueur de câble : 0,25 m
Tension d’alimentation : 220…240 V CA ±20 % entre phase et neutre ; 380…415 V CA ±20 % entre phases
Fréquence du réseau : 50/60 Hz
Puissance consommée max : 2 VA
Normes : CEI 61557-12, CEI 61010-1, CEI 61010-2-030, CEI 61326-1, ETSI EN 300 328, ETSI EN 301 489-1
Certifications du produit : CEI, DNV Maritime
Hauteur : Élément de détection 20 mm
Largeur : Élément de détection 54 mm
Profondeur : Élément de détection 46,6 mm
Poids du produit : 40 g
Couleur : Blanc (RAL 9003)
Code de compatibilité : PowerTag A9 P63
