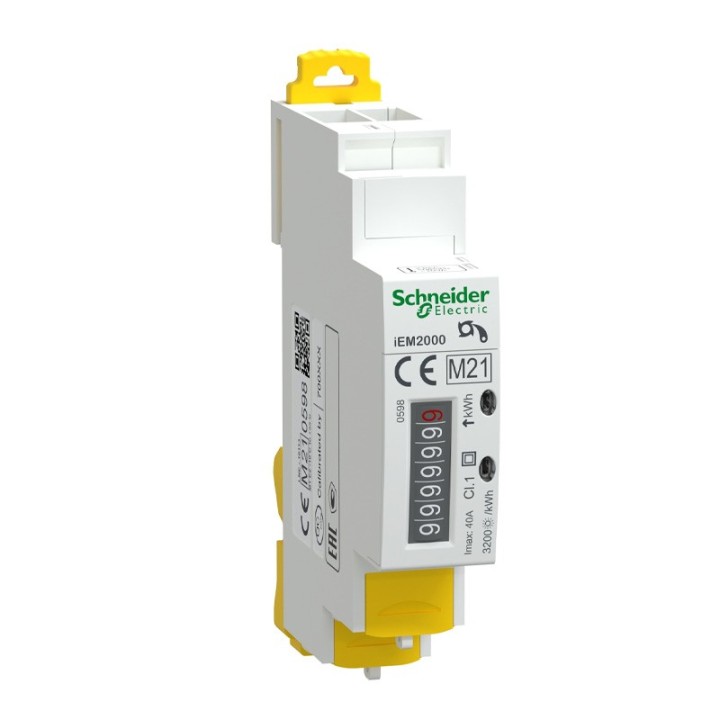

Auto-alimenté en 230VCA, Acti9 série iEM2000 surveille la consommation de l'énergie pour les applications de sous-facturation et de répartition des coûts. Une intensité de 40A avec TI intégré et monté sur rail DIN en tableau électrique. Cette famille de produits peut être utilisée pour surveiller la consommation électrique de chaque étage, secteur de bureau ou unité et allouer les coûts énergétiques pour la gestion des bâtiments. Le compteur d'énergie Acti9 iEM est un produit tout-en-un sans accessoire. Le compteur d'énergie Acti9 iEM est un produit facilement encliquetable sur rail DIN. Raccordement et installation optimisés avec couvre-bornes plombables et câblage simplifié (arrivée et départ par le bas). Largeur 18mm (série iEM2000). Convient pour un réseau 230V CA, avec une plage de tension d'alimentation de 184 à 276V CA à 50Hz ou 60Hz. Ce produit est conforme à la norme EN 50470-3 classe B, directive relative aux instruments de mesure (MID) et de classe 1 conformément à la norme CEI 62053-21. Conformité avec les normes CEI 61557-12, CEI 62053-22, CEI 62053-23. L’offre de compteurs d’énergie Acti9 série iEM2000 fait partie de l'une des 9 séries de produits Acti9 pour répondre à tous vos besoins. Associés au système de câblage Acti9, les compteurs d’énergie série iEM2000 permettent d’intégrer facilement le comptage d’énergie au système de gestion électrique des installations. Produit adapté aux applications de sous-facturation, muti-tarifs ou de compteurs partiels. Conforme à la RT2012/RT2020. Compatible avec les logiciels de gestion de l'alimentation pour profiter de l'installation d'alimentation numérique IoT
Caractéristiques principales
Gamme : Acti9
Famille : Acti9 iEM2000
Type de produit ou équipement : Compteur d’énergie
Nom de l’appareil : iEM2000
Description des pôles : 1P + N
Type de mesure : Puissance active
Application : Sous-facturation
Classe de précision : Classe 1 énergie active conforme à CEI 62053-21, Classe B énergie active conforme à EN 50470-3
Type d’entrée : Entrée directe
Courant maximum [Imax] : 40 A
[Ib] courant de base : 5 A
Courant nominal : 40 A
Tension nominale : 230 V ± 20 %
Fréquence du réseau : 50 Hz / 60 Hz
Plage de mesure en fréquence : 48…62 Hz
Type de technologie : Électronique
Type d’affichage : Électromécanique
Caractéristiques complémentaires
Taux d’échantillonnage : 32 échantillons/cycle
Courant de mesure : 0,25…40 A
Afficheurs deux digits : 7
Valeur maximale mesurée : 999999,9 kWh
Protocole de port de communication : -
Support port de communication : -
Signalisation locale : Voyant vert : puissance ON, voyant jaune : comptage et activité 3200 p/kWh
Entrées logiques : 0
Puissance consommée maximale : 10 VA à 240 V CA
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Mode de raccordement : Circuit de puissance : borne du type à cage (bas) 1…10 mm²
Couple de serrage : Circuit de puissance : 1,2 N.m
Normes : CEI 62053-21, CEI 61557-12, EN 50470-3
Certifications du produit : CE, MID-D, EAC, EAC (métrologie), MID-B
