Caractéristiques :

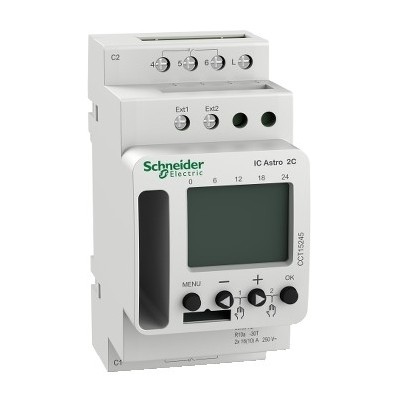

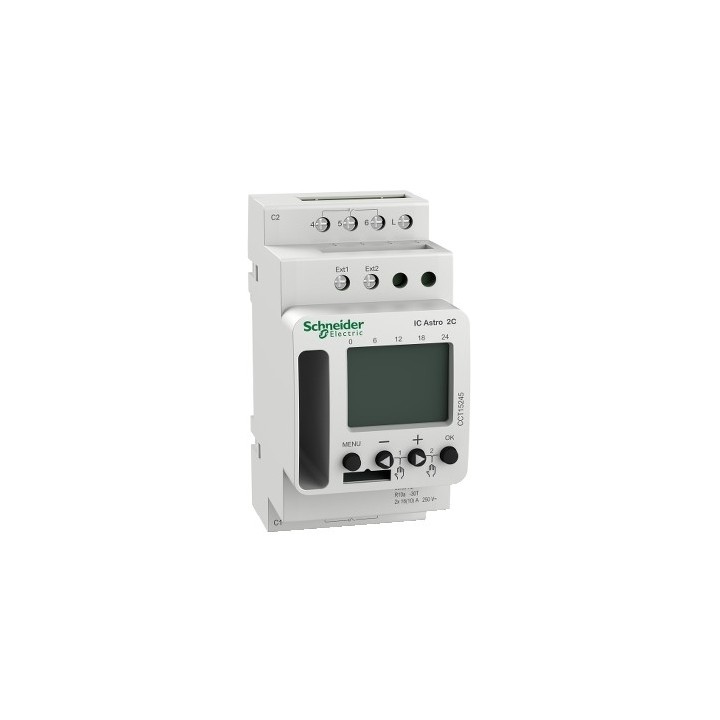

Nom du produit : Acti 9 IC
Type de produit ou équipement : Interrupteur crépusculaire programmable astronomique
Nom de l'appareil : IC Astro
Nombre de canaux : 2
Type de réglage : Programmation hebdomadaire
Application : Bâtiment
Puissance consommée maximale en W : 0,5 W standby
Courant commuté maximum :
- 10 A - 250 V CA pf = 0,6
- 16 A - 250 V CA pf = 1
Courant commuté minimum :
- 10 mA 230 V CA
- 100 mA 24 V CA/CC
[Ue] tension assignée d'emploi : 230 V CA +10 % -15 % à 50/60 Hz
Description des contacts : O/F
Type de commande : Par calcul des heures de lever et de coucher du soleil
Type de bouton de commande : 4 boutons poussoirs
Fonction disponible :
- Changement d'heure automatique hiver/été
- Décalage horaire lever/coucher du soleil +/- 120 min
- Marche/arrêt commutation permanente
- Commutateur de présélection
- Entrée externe pour commande d'arrêt de contrôle par canal
- Fonction de verrouillage du code
- Calendriers des vacances
Type de charge :
- Lampe à incandescence 2600 W
- Lampe halogène 2600 W
- Tube fluorescent non corrigé 2300 VA
- Tube fluorescent compensé en série 2300 VA
- Lampe fluorescente parallèle compensée 730 VA 80 µF
- Lampe fluorescente compacte 170 W
- Lampe à LED < 2 W 30 W
- Lampe à LED > 2 W 200 W
Précision : +/- 0,25 s/jour 25 °C
Mode opératoire :
- Le soir, le matin
- Soir off, matin on inactif
- Seul le minuteur est actif
Nombre maximum de commutateurs : 84
Temps de sauvegarde : 10 ans
Type d'afficheur : LCD rétro-éclairé
Informations affichées :
- Heure
- Compteur de temps de fonctionnement (par canal)
- Comportement de commutation
- Jour
Support de montage : TH35 rail DIN se conformer à EN 60715
Mode de raccordement :
- 2 x 0,5…2,5 mm² bornes à vis rigide ou flexible
- 1 x 2,5 mm² bornes à vis rigide ou flexible avec manchon
Marquage : CE
Classe d'isolation électrique : Classe II
Catégorie de surtension : Class 3
Degré de protection (IP) : IP20
Hauteur : 92,6 mm
Largeur : 45 mm
Profondeur : 66,7 mm
Poids du produit : 141 g
