Description
A quoi sert le produit ? Où l'installer ?

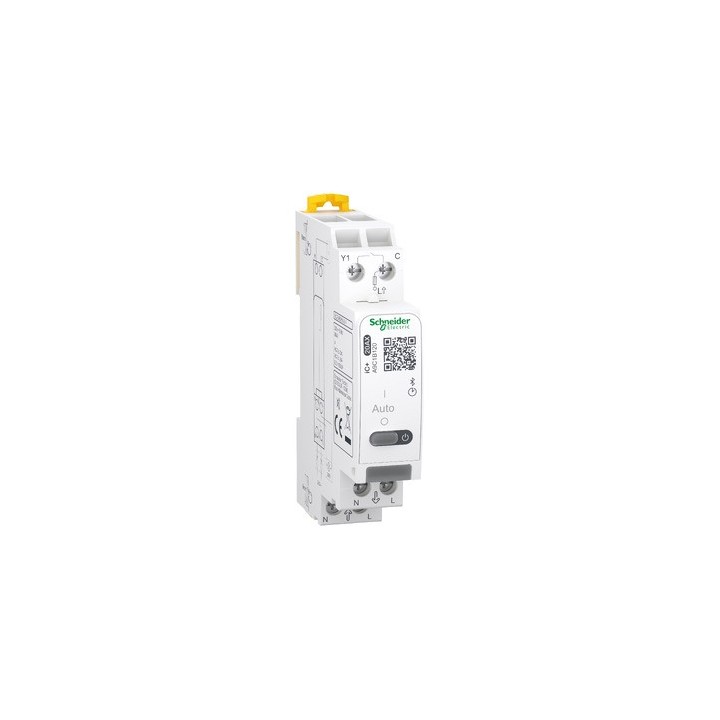

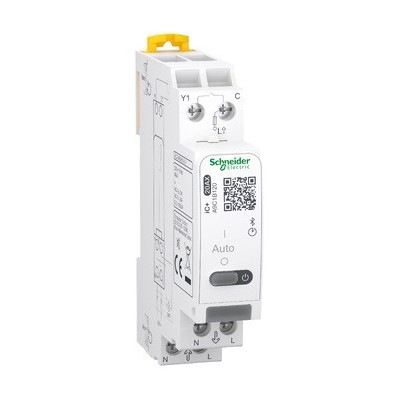

Cet interrupteur astronomique ACTI9 IC+ permet de piloter des charges électrique, plus précisément il permet des économies d'énergie: éclairage des parties communes, éclairage public, ballon d'eau chaude, pompe de piscine etc. Il pilote les enseignes lumineuses de magasin: éclairage utile quand c'est nécessaire et extinction quand c'est inutile et interdit pour être en conformité avec le décret de réduction de pollution lumineuse de décembre 2018. Cet appareil modulaire se fixe sur le rail DIN d'un tableau électrique par clippage.
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iC+
Type de produit ou équipement : Interrupteur crépusculaire astronomique programmable avec fonction minuterie
Nom de l'appareil : iC+
Application :
- Bâtiment
- Résidentiel
Type de charge :
- Éclairage à LED : 1200 W
- Lampe à LED 230 V AC : 1200 W
- Ampoule incandescence 230 V AC : 4600 W
- Charge résistive : 4600 W
- Filament incandescent : 4600 W
- Charge inductive : 4600 VA
- Moteur 230 V AC : 4600 VA
Type de batterie : Lithium
Langues utilisateur : Anglais, Français
Nombre de canaux : 1
[Ie] Courant assigné d'emploi :
20 A AC-7A
20 A AC-7B
[Ue] Tension assignée d'emploi : 230 V AC ± 20 % à 50 Hz
Courant commuté :
- Maximum : 20 A - 230 V AC (pf = 1 ou pf = 0,6)
- Minimum : 10 mA - 230 V AC
Précision : ± 0,25 s/jour à 25 °C
Distance d'ouverture des contacts : < 3 mm
Description des contacts : 1 NO/NF
Nombre maximum de plages de programmation :
- 20 par jour
- 20 par semaine
Intervalle minimum entre 2 cycles : 1 min
Durée de vie électrique :
- 200 000 cycles AC-7A
- 200 000 cycles AC-7B
- 200 000 cycles pour éclairage LED 1200 W
Catégorie d'emploi : AC-7A, AC-7B
Type de réseau de communication : Bluetooth 5.0
Type de commande :
- Par horaire
- Par bouton-poussoir
- Par calcul des heures de lever et de coucher du soleil
- Par application mobile
- Par entrée logique
Type de bouton de commande : 2 boutons-poussoirs
Type d'afficheur : 2 LEDs
Caractéristiques complémentaires
Informations affichées sur l'application mobile :
- État des contacts de sortie
- Statut de communication OK
Réserve de marche : 10 ans
Support de montage : Rail DIN TH35 conforme à EN 60715
Dimensions :
- Hauteur : 85 mm
- Largeur : 18 mm
- Profondeur : 68 mm
Poids du produit : 88 g
Catégorie de surtension : III
Marquage : CE
Degré de protection (IP) : IP20
Tenue aux chocs (IK) : IK05
Normes applicables : CEI 60669-2-1, EN 60669-2-1
