Schneider - Wiser - Kit pour mesure de l'énergie - Visualisation des consommations - Réf : CCT6080

Schneider propose un ensemble dédié à la visualisation des consommations, l'application Wiser Home offre la possibilité d'activer une fonction permettant d'estimer en temps réel les cinq principaux usages énergétiques, avec leur consommation respective en kilowatts-heure, et ce, en conformité avec la réglementation RE2020.

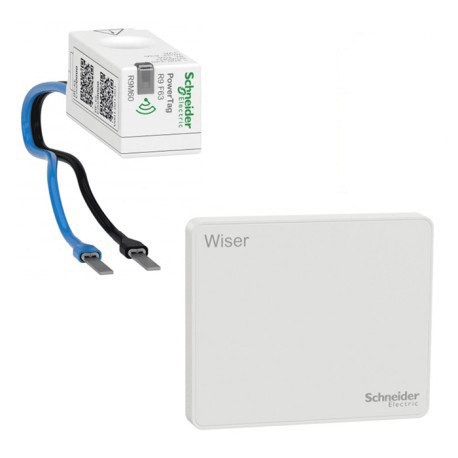

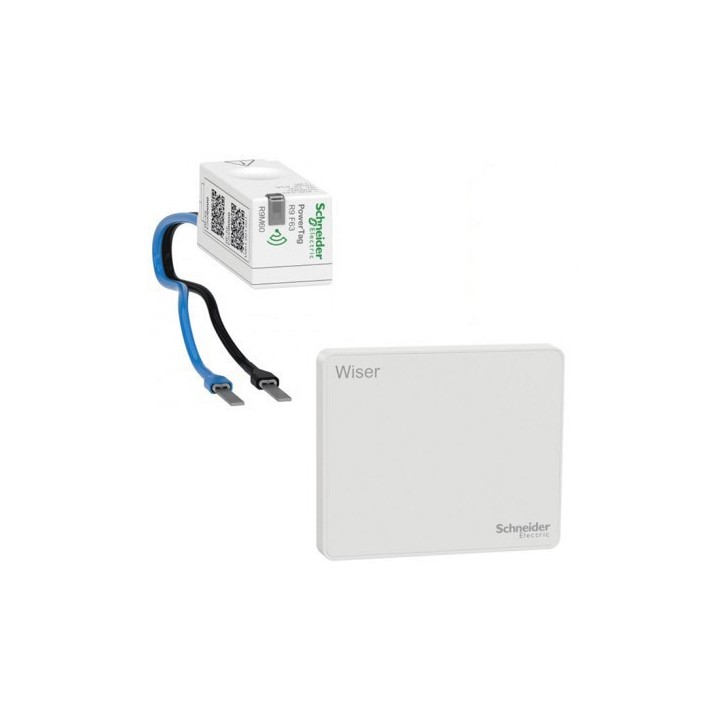

Ce kit contient :

- Un capteur de mesure sans fil :

Le PowerTag est un capteur de mesure de courant à installer dans le tableau électrique. Il est dédié aux appareils Resi9 1P+N, de calibre inférieur ou égal à 63A. Il doit être associé à la passerelle Wiser pour assurer la surveillance et le diagnostic des circuits jusqu'au niveau de la charge.

Application spécifique du produit :
- Surveillance de charge
- Surveillance du circuit
- Alarme sur surcharge
- Surveillance de la production d'énergie (photovoltaïque)
- Gestion de l'énergie
Accessoires associés : Module Wiser IP
Compatibilité de gamme : Resi9
Type de mesure : Énergie active, Courant, Tension
Classe de précision :
- Classe 1 courant se conformer à CEI 61557-12
- Classe 0,5 tension se conformer à CEI 61557-12
- Classe 1 énergie active se conformer à CEI 61557-12
Emplacement de montage : Bas ou haut
Support de montage : Sur disjoncteur
Destination du produit : Tableau électrique
Gestion d'événements : Perte de tension avec courant mesuré à la perte de tension
Support de transmission : Radiofréquence 2,4…2,4835 GHz se conformer à IEEE 802.15.4
Puissance d'émission maximale : 10 mW
Longueur de câble : 0,25 m
Tension d’alimentation : 200...240 V CA, +/- 20 %
Composition du câble : 1 x 0,33 mm²
Fréquence du réseau : 50 Hz, 60 Hz
Puissance consommée max : 2 VA
Hauteur : 20 mm
Largeur : 18 mm
Profondeur : 42,6 mm

- Une passerelle Wifi/zigbee pour les appareils du système Wiser Génération 2 :

Cette passerelle Wiser vous permet de connecter toutes les fonctions Wiser (Mesure de l'énergie, Eclairage, Volets roulants, Chauffage, Capteurs) et de pouvoir les programmer et piloter sur votre smartphone, que vous soyez chez vous ou à distance. Elle est à installer en ambiance, sur votre meuble TV ou média ou encore dans votre gaine technique du logement.

Nom Mobile App : Wiser Home
Nuance de la couleur : Blanc
Accessoires associés : Wiser hub génération 2
Type de réseau de communication : Sans fil Zigbee, 2,5 mW (2,4 GHz) à < 50 m
Type de connecteur : Connecteur(s)1 USB type C pour adaptateur
Raccordement électrique : Câble d'alimentation (alimentation pour module USB)
[Us] tension d'alimentation : 5 V CC, <1,5 A
[Ue] tension assignée d'emploi : 100…240 V CA 50/60 Hz
Horodateur : Avec jeu de batteries RTC
Puissance consommée en W : 5 W, 1 W
Signalisation locale : 1 LED (rouge, vert et bleu)
Largeur : 123 mm
Hauteur : 103 mm
Profondeur : 24 mm
