Schneider - Acti9 Vdis - Répartiteur vertical - 160A 250/440V 66 points de connexion - Réf : A9XPK715

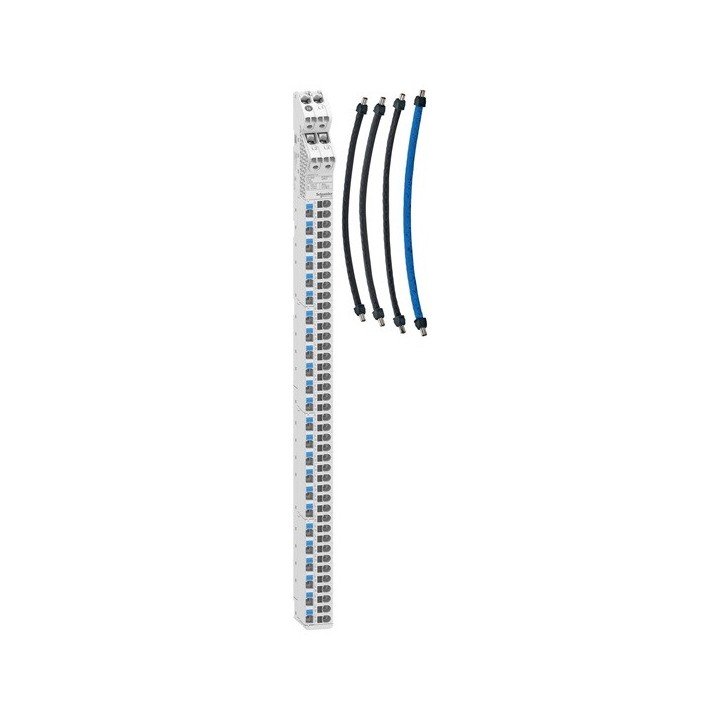

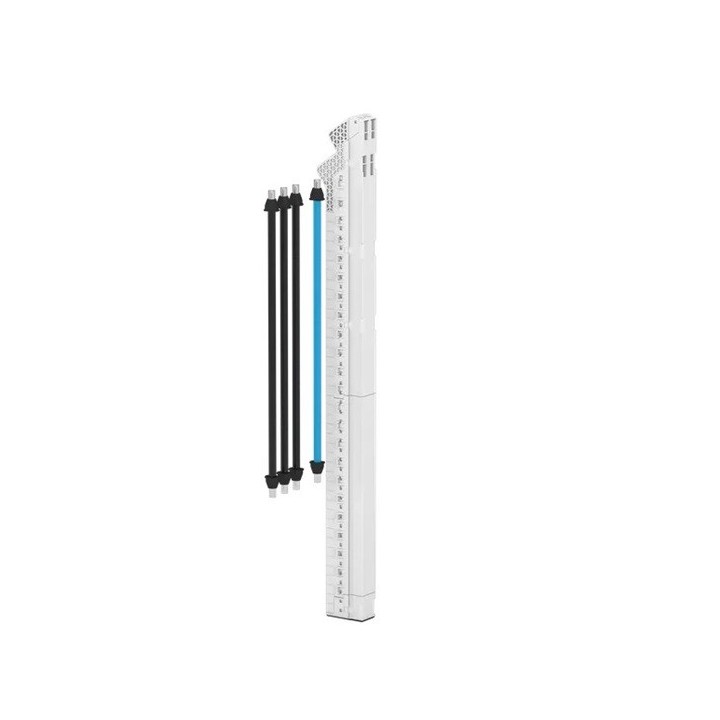

Cet accessoire Acti9 VDIS est un répartiteur vertical. 4 câbles souples d'une longueur de 380mm sont également fournis. Il est adapté aux appareils 3P+N et dispose de 66 départs. Il dispose de 14 trous pour chaque phase et de 24 trous pour le neutre. Il est livré avec des bornes décalées pour simplifier la connexion. La tension d'isolation nominale Ui est de 500VAC. La tension de tenue aux chocs nominale Uimp est de 6kV.

Caractéristiques principales

Gamme : Acti9
Nom du produit : Acti9 VDIS
Type de produit ou équipement : Bloc de distribution verticale
Compatibilité de gamme :

- Pragma
- Prisma G
- Prisma Pack 250
- Prisma Pack 160
- PrismaSeT S

Equipement fournis : Câble 4 380 mm
Rigidité du câble : Souple
Description des pôles : 3P + N
Courant nominal (In) : 160 A
Tension assignée de service (Us) : 250/440 V
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
Tension d'isolement ([Ui]) : 500 V
Tension assignée de tenue aux chocs ([Uimp]) : 6 kV
Nombre de borniers : 1 avec 66 sortants
Mode de raccordement :
Alimentation : Borne du type à cage, 10…35 mm²

Caractéristiques complémentaires

Distribution :

- Bornes automatiques, 1,5…10 mm² (rigide)
- Bornes automatiques, 4…16 mm² (multibrins)
- Bornes automatiques, 1,5…16 mm² (souple)
- Bornes automatiques, 1,5…16 mm² (flexible avec embout)

Départs du bornier répartiteur :

- 14 modules par phase
- 24 modules pour neutre

Degré de pollution : 3

Dimensions :

- Hauteur : 680 mm
- Profondeur : 71,5 mm
- Largeur : 40,5 mm

Poids : 2,04 kg
Degré de protection (IP) : IPxxB
