Information importante : C'est une référence Européenne (reference française : A9F77232)
Les références européennes ont un prix moins élevé
Afin d'obtenir une installation conforme : ne pas mélanger des appareils NF et CE
Caractéristiques principales
Gamme de produit : Acti9

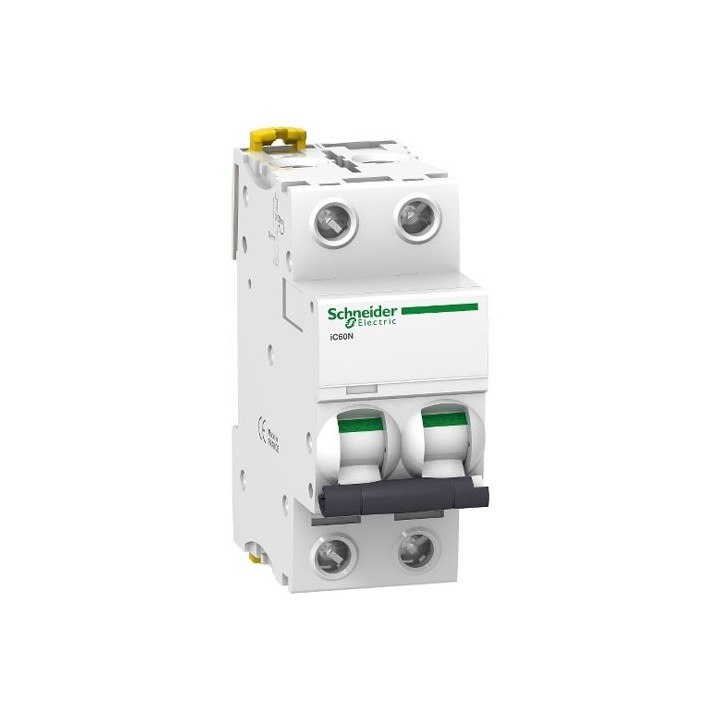

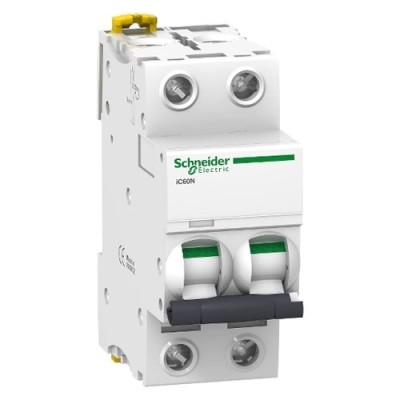

Nom du produit : Acti9 iC60
Type de produit ou équipement : Disjoncteur miniature
Nom de l'appareil : iC60N
Application : Distribution
Description des pôles : 2P
Nombre de pôles protégés : 2
In courant assigné d'emploi : 32 A
Type de réseau : CC CA
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Pouvoir de coupure :
- 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
- 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
- 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
- 36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Catégorie d'emploi :
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement :
- Oui se conformer à EN 60898-1
- Oui se conformer à EN 60947-2
- Oui se conformer à CEI 60898-1
- Oui se conformer à CEI 60947-2
Normes : EN 60898-1 / EN 60947-2 / CEI 60947-2 / CEI 60898-1
Caractéristiques complémentaires
Fréquence du réseau : 50/60 Hz
Déclenchement magnétique : 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :
- 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
- 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
- 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
- 27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
- 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
- 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
- 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
- 10 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC
- 10 kA 100 % se conformer à EN 60947-2 - 72…125 V CC
Classe de limitation : 3 se conformer à EN 60898-1 / 3 se conformer à CEI 60898-1
[Ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2 / 500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-2 / 6 kV se conformer à CEI 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Indication de tension : Signalisation de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeu de barres Haut ou bas : oui
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 78,5 mm
Poids : 0,25 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Mode de raccordement : Terminal simple (haut ou bas) 1…35 mm² rigide / Terminal simple (haut ou bas) 1…25 mm² souple
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Couple de serrage : 3,5 N.m haut ou bas
Protection différentielle : Bloc séparé
