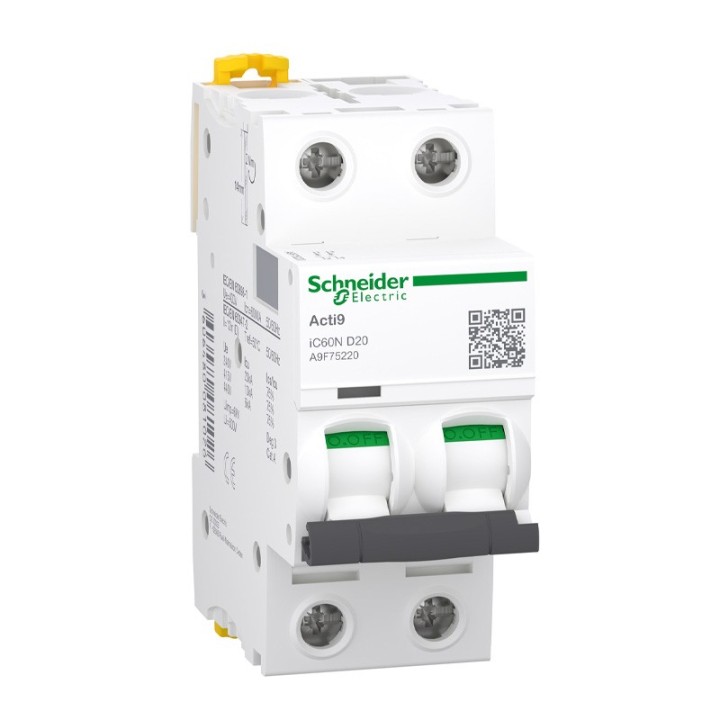

L'Acti9 iC60N 2P 20A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 20A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. Les performances de cette gamme de disjoncteurs Acti9 iC60N répond aux normes NF EN 60947-2 et 60898-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iC60 en toute sécurité. Une large gamme d'accessoires de raccordement (Peigne) sont disponibles. Son mécanisme à fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 4 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 36mm x (H) 85mm x (P) 78,5mm. Le poids est de 0,25kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 en coffret. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.
Caractéristiques principales
Application de l’appareil : Distribution
Gamme : Acti9
Nom du produit : Acti9 iC60
Type de produit ou équipement : Disjoncteur miniature
Nom de l’appareil : iC60N
Description des pôles : 2P
Nombre de pôles protégés : 2
[In] courant nominal : 20 A
Type de réseau : CA, CC
Technologie du déclencheur : Thermique-magnétique
Courbe de déclenchement : D
Pouvoir de coupure :
36 kA Icu à 12…133 V CA 50/60 Hz (EN/IEC 60947-2)
20 kA Icu à 220…240 V CA 50/60 Hz (EN/IEC 60947-2)
10 kA Icu à 380…415 V CA 50/60 Hz (EN/IEC 60947-2)
6 kA Icu à 440 V CA 50/60 Hz (EN/IEC 60947-2)
10 kA Icu à ≤ 125 V CC (EN/IEC 60947-2)
6 000 A Icn à 400 V CA 50/60 Hz (EN/IEC 60898-1)
Catégorie d’emploi : Catégorie A (EN/IEC 60947-2)
Aptitude au sectionnement : Oui (EN/IEC 60898-1 et EN/IEC 60947-2)
Normes : EN/IEC 60947-2, EN/IEC 60898-1
Caractéristiques complémentaires
Fréquence du réseau : 50/60 Hz
Limite de déclenchement magnétique : 12 × In ± 20 %
[Ics] pouvoir assigné de coupure de service :
27 kA – 75 % (EN/IEC 60947-2) – 12…133 V CA 50/60 Hz
15 kA – 75 % (EN/IEC 60947-2) – 220…240 V CA 50/60 Hz
7,5 kA – 75 % (EN/IEC 60947-2) – 380…415 V CA 50/60 Hz
4,5 kA – 75 % (EN/IEC 60947-2) – 440 V CA 50/60 Hz
10 kA – 100 % (EN/IEC 60947-2) – ≤ 125 V CC
Classe de limitation : 3 (EN/IEC 60898-1)
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz (EN/IEC 60947-2)
[Uimp] tension assignée de tenue aux chocs : 6 kV (EN/IEC 60947-2)
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Signalisation de déclenchement
Mode d’installation : Fixe
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeux de barres : Haut ou bas : OUI
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 78,5 mm
Poids du produit : 0,25 kg
Couleur : Blanc
Durée de vie mécanique : 20 000 cycles
Durée de vie électrique : 10 000 cycles
Mode de raccordement :
Borne simple (haut ou bas) – 1…25 mm² rigide
Borne simple (haut ou bas) – 1…16 mm² flexible
Longueur de dénudage des fils : 14 mm (connexion haut ou bas)
Couple de serrage : 2 N·m (haut ou bas)
Protection différentielle : Bloc séparé
