Caractéristiques principales
Application de l’appareil : Distribution
Gamme : Acti9

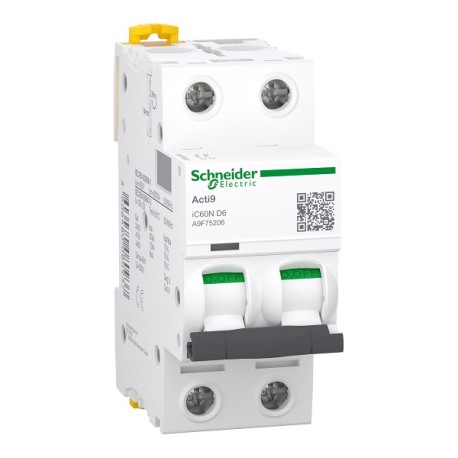

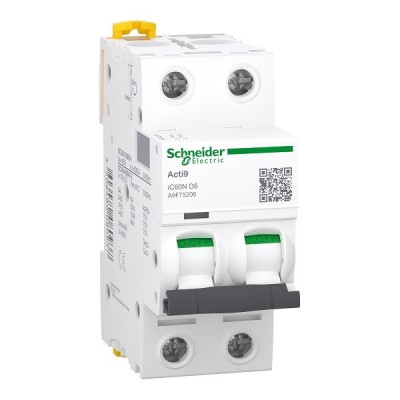

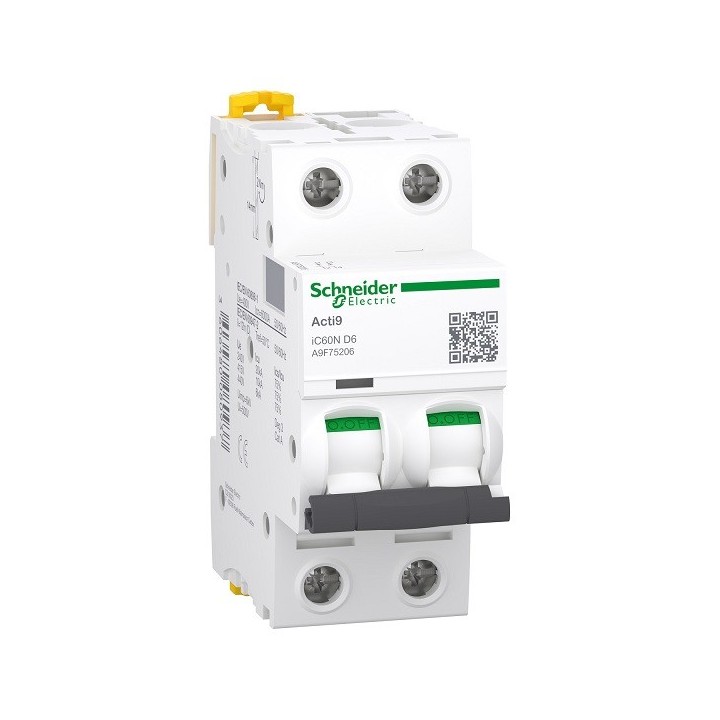

Nom du produit : Acti9 iC60
Type de produit ou équipement : Disjoncteur miniature
Nom de l’appareil : iC60N
Description des pôles : 2P
Nombre de pôles protégés : 2
[In] courant nominal : 6 A
Type de réseau : CA, CC
Technologie du déclencheur : Thermique-magnétique
Courbe de déclenchement : D
Pouvoir de coupure :
36 kA Icu à 12...133 V CA 50/60 Hz conforme à EN/IEC 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/IEC 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/IEC 60947-2
6 kA Icu à 440 V CA 50/60 Hz conforme à EN/IEC 60947-2
10 kA Icu à ≤ 125 V CC conforme à EN/IEC 60947-2
6000 A Icn à 400 V CA 50/60 Hz conforme à EN/IEC 60898-1
Catégorie d’emploi : Catégorie A conforme à EN/IEC 60947-2
Aptitude au sectionnement :
Oui conforme à EN/IEC 60898-1
Oui conforme à EN/IEC 60947-2
Normes : EN/IEC 60947-2, EN/IEC 60898-1
Caractéristiques complémentaires
Fréquence du réseau : 50/60 Hz
Limite de déclenchement magnétique : 12 x In ± 20 %
[Ics] pouvoir assigné de coupure de service :
27 kA 75 % conforme à EN/IEC 60947-2 - 12...133 V CA
15 kA 75 % conforme à EN/IEC 60947-2 - 220...240 V CA
7,5 kA 75 % conforme à EN/IEC 60947-2 - 380...415 V CA
4,5 kA 75 % conforme à EN/IEC 60947-2 - 440 V CA
10 kA 100 % conforme à EN/IEC 60947-2 - ≤ 125 V CC
Classe de limitation : 3 conforme à EN/IEC 60898-1
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz conforme à EN/IEC 60947-2
[Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-2
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Signalisation de déclenchement
Mode d’installation : Fixe
Support de montage : Rail DIN
Compatibilité répartiteurs / peignes / jeux de barres : Haut ou bas : OUI
Pas de 9 mm : 4
Hauteur : 85 mm
Largeur : 36 mm
Profondeur : 78,5 mm
Poids net : 0,25 kg
Couleur : Blanc
Durée de vie mécanique : 20 000 cycles
Durée de vie électrique : 10 000 cycles
Mode de raccordement :
Borne simple haut ou bas 1…25 mm² rigide
Borne simple haut ou bas 1…16 mm² flexible
Longueur de dénudage des fils : 14 mm haut ou bas
Couple de serrage : 2 N·m haut ou bas
Protection différentielle : Bloc séparé
Degré de protection IP : IP20 conforme à CEI 60529
Degré de pollution : 3 conforme à EN/IEC 60947-2
Catégorie de surtension : IV
Tropicalisation : 2 conforme à CEI 60068-1
Humidité relative : 95 % à 55 °C
Altitude de fonctionnement : 0…2000 m
Température de l’air ambiant en fonctionnement : -35…70 °C
Température ambiante pour le stockage : -40…85 °C
