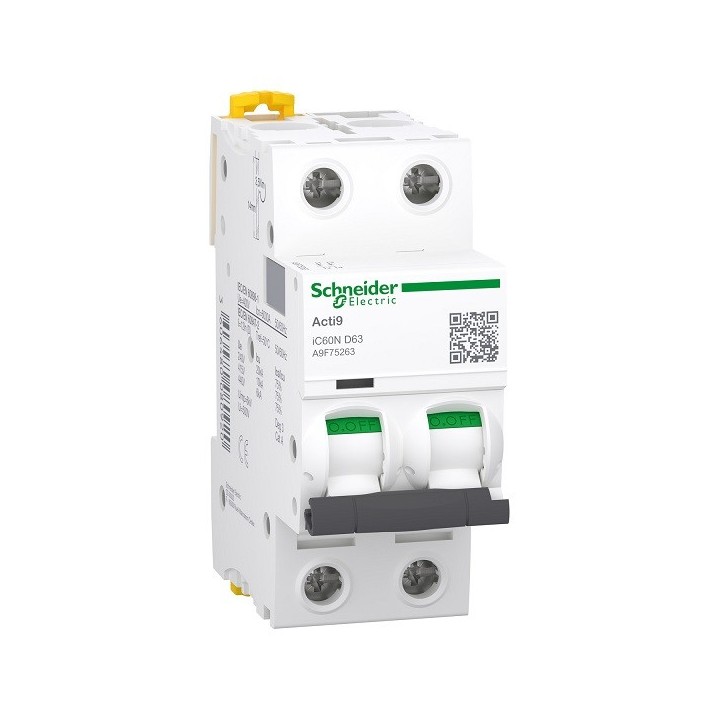

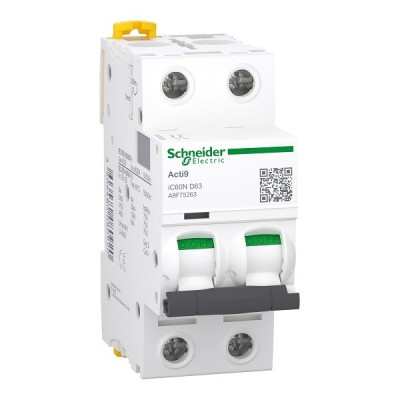

L'Acti9 iC60N 2P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 63A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. Les performances de cette gamme de disjoncteurs Acti9 iC60N répond aux normes NF EN 60947-2 et 60898-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iC60 en toute sécurité. Une large gamme d'accessoires de raccordement (Peigne) sont disponibles. Son mécanisme à fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 4 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 36mm x (H) 85mm x (P) 78,5mm. Le poids est de 0,25kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 en coffret. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.
Caractéristiques principales
- Gamme : Acti9
- Nom du produit : Acti9 iC60
- Type de produit : Disjoncteur miniature
- Nom de l'appareil : iC60N
- Application : Distribution
- Nombre de pôles : 2P
- Nombre de pôles protégés : 2
- Courant nominal : 63 A
- Courbe de déclenchement : D
- Technologie de déclenchement : Thermique-magnétique
- Type de réseau : AC / DC
- Pouvoir de coupure Icn : 6 kA à 400 V AC
- Montage : Rail DIN 35 mm
- Largeur : 2 modules
Caractéristiques techniques
- Courant assigné (In) : 63 A
- Courbe : D
- Limite de déclenchement magnétique : 12 × In ± 20 %
- Tensions d'emploi AC : 12 à 133 V / 220 à 240 V / 380 à 415 V / 440 V
- Tension d'emploi DC : ≤ 125 V
- Fréquence : 50/60 Hz
- Pouvoir de coupure Icn à 400 V AC selon EN/IEC 60898-1 : 6 kA
- Pouvoir de coupure Icu à 12-133 V AC : 36 kA
- Pouvoir de coupure Icu à 220-240 V AC : 20 kA
- Pouvoir de coupure Icu à 380-415 V AC : 10 kA
- Pouvoir de coupure Icu à 440 V AC : 6 kA
- Pouvoir de coupure Icu ≤ 125 V DC : 10 kA
- Classe de limitation : 3
- Tension assignée d'isolement (Ui) : 500 V AC
- Tension assignée de tenue aux chocs (Uimp) : 6 kV
- Catégorie d'emploi : A
- Aptitude au sectionnement : Oui
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Signalisation de déclenchement
- Mode de montage : Encliquetable
- Support de montage : Rail DIN 35 mm
- Compatibilité peigne / répartiteur : Alimentation par le haut ou par le bas
- Pas entre phases : 18 mm
- Nombre de pas de 9 mm : 4
- Dimensions (H × L × P) : 85 × 36 × 78,5 mm
- Poids : 0,25 kg
- Couleur : Blanc
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Section de raccordement cuivre rigide : 1 à 35 mm²
- Section de raccordement cuivre souple : 1 à 25 mm²
- Section de raccordement souple avec embout : 1 à 25 mm²
- Longueur de dénudage : 14 mm
- Couple de serrage : 3,5 Nm
- Protection différentielle : Par bloc séparé
- Normes : EN/IEC 60898-1 et EN/IEC 60947-2
Les + produit
- Disjoncteur bipolaire 63 A courbe D, adapté aux circuits présentant de forts courants d'appel.
- Pouvoir de coupure de 6 kA à 400 V AC selon EN/IEC 60898-1.
- Compatible avec les réseaux AC et DC.
- Protection thermique-magnétique contre les surcharges et les courts-circuits.
- Alimentation possible par le haut ou par le bas pour davantage de flexibilité lors du câblage.
- Format compact de 2 modules (36 mm).
- Grande endurance avec jusqu'à 20 000 cycles mécaniques et 10 000 cycles électriques.
