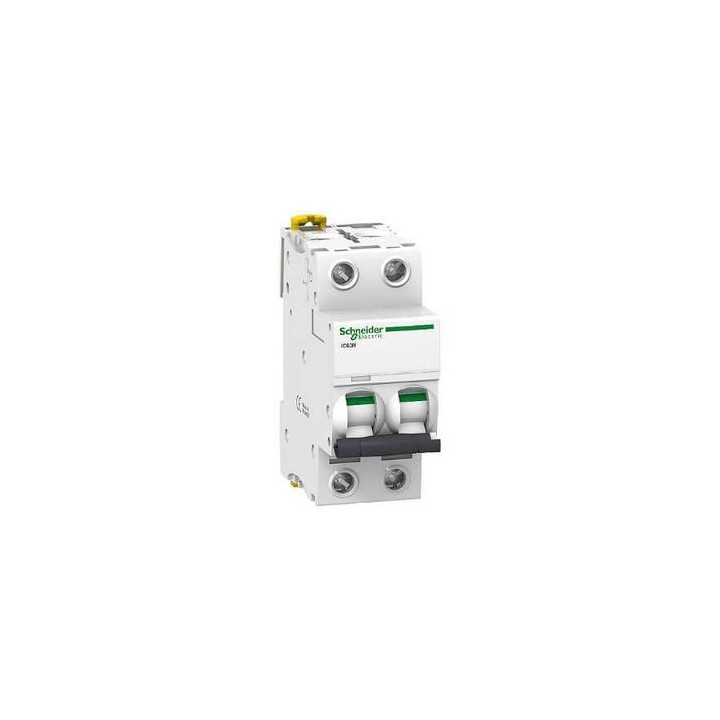

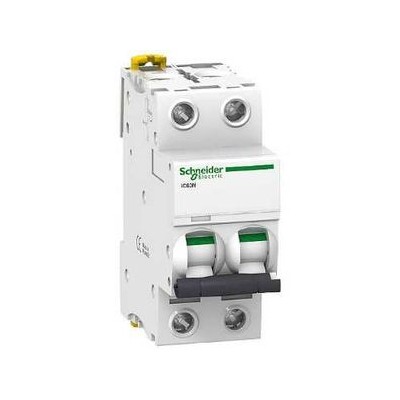

Schneider Electric Acti9 iC60N – Disjoncteur 2P 40 A courbe C
Le disjoncteur Acti9 iC60N 2P 40 A courbe C de Schneider Electric est destiné à la protection des circuits électriques contre les surcharges et les courts-circuits dans les installations de distribution. Il dispose de 2 pôles protégés et d'un déclencheur thermique-magnétique. Markdown collé
Son format modulaire permet une installation sur rail DIN 35 mm, avec une alimentation possible par le haut ou par le bas et une compatibilité avec les peignes de raccordement. Markdown collé
Caractéristiques principales
- Marque : Schneider Electric
- Gamme : Acti9
- Nom de l'appareil : iC60N
- Type : Disjoncteur miniature
- Application : Distribution
- Nombre de pôles : 2P
- Nombre de pôles protégés : 2
- Courant nominal : 40 A
- Courbe de déclenchement : C
- Technologie du déclencheur : Thermique-magnétique
- Type de réseau : AC / DC
- Fréquence : 50/60 Hz
- Aptitude au sectionnement : Oui
- Label qualité : NF Markdown collé
Caractéristiques électriques
- Tension d'emploi AC : 12 à 440 V selon configuration
- Tension d'emploi DC : ≤ 125 V
- Limite de déclenchement magnétique : 8 × In ± 20 %
- Tension d'isolement Ui : 500 V AC
- Tension de tenue aux chocs Uimp : 6 kV
- Classe de limitation : 3
- Coupure pleinement apparente : Oui
- Protection différentielle : Par bloc séparé Markdown collé Markdown collé
Pouvoir de coupure
Selon la tension et la norme appliquée :
- 6 kA Icn à 400 V AC selon EN/IEC 60898-1
- 36 kA Icu à 12–133 V AC
- 20 kA Icu à 220–240 V AC
- 10 kA Icu à 380–415 V AC
- 6 kA Icu à 440 V AC
- 10 kA Icu à ≤ 125 V DC selon EN/IEC 60947-2 Markdown collé
Raccordement et installation
- Montage : Encliquetable
- Support : Rail DIN 35 mm
- Compatibilité peigne / jeu de barres : Haut ou bas
- Pas entre phases : 18 mm
- Largeur modulaire : 4 pas de 9 mm
- Commande : Par maneton
- Signalisation locale : Signalisation de déclenchement
- Conducteur cuivre rigide : 1 à 35 mm²
- Conducteur cuivre flexible : 1 à 25 mm²
- Conducteur flexible avec embout : 1 à 25 mm²
- Longueur de dénudage : 14 mm
- Couple de serrage : 3,5 N·m Markdown collé Markdown collé
Dimensions et environnement
- Hauteur : 85 mm
- Largeur : 36 mm
- Profondeur : 78,5 mm
- Poids : 0,25 kg
- Couleur : Blanc
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles Markdown collé
- Indice de protection : IP20
- IP40 dans un boîtier modulaire de classe II
- Température de fonctionnement : -35 à +70 °C
- Température de stockage : -40 à +85 °C
- Altitude de fonctionnement : Jusqu'à 2 000 m Markdown collé
Normes
- EN/IEC 60898-1
- EN/IEC 60947-2
- Catégorie d'emploi : Catégorie A selon EN/IEC 60947-2
- Label NF Markdown collé
Les + produit
- 2 pôles protégés
- Calibre 40 A
- Courbe de déclenchement C
- Pouvoir de coupure 6 kA à 400 V AC selon EN/IEC 60898-1
- Déclenchement thermique-magnétique
- Installation rapide sur rail DIN 35 mm
- Raccordement et alimentation possibles par le haut ou par le bas
- Compatible avec les peignes de raccordement
- Signalisation locale du déclenchement
- Aptitude au sectionnement
- Label NF
