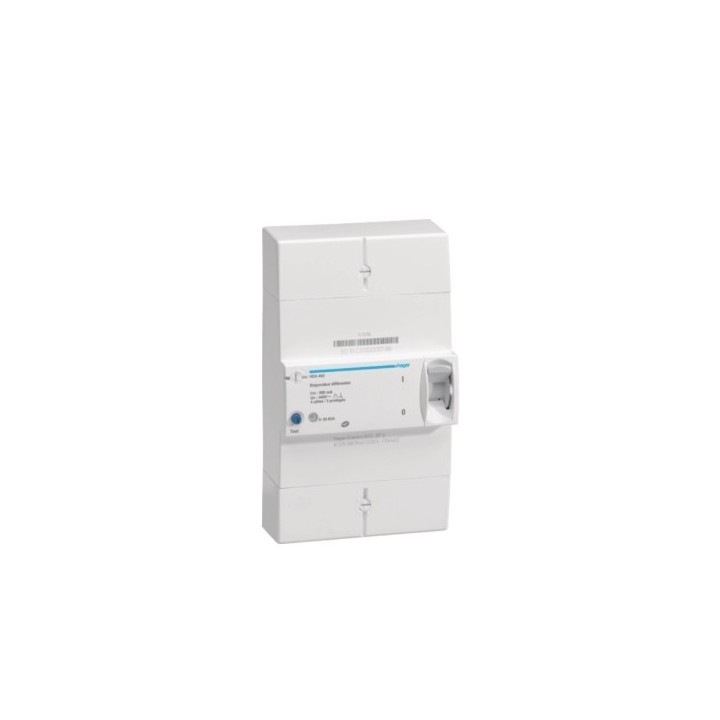

Hager - Disjoncteur de branchement différentiel 4 pôles 30/60 A 500 mA instantané - Réf : HDA460

Disjoncteur de branchement différentiel 4P 30/60 A 500 mA instantané

Ce disjoncteur de branchement différentiel 3P+N est destiné à la protection d’une installation électrique triphasée. Il assure la protection contre les surintensités ainsi que contre les défauts différentiels, avec une sensibilité de 500 mA.

Son calibre est réglable sur 30, 40, 50 ou 60 A, permettant d’adapter la protection aux caractéristiques de l’installation. Il se monte sur une platine de fixation et peut être plombé.

Caractéristiques principales

• Type de produit : Disjoncteur de branchement différentiel
• Configuration : 3P+N
• Nombre de pôles : 4
• Nombre de pôles protégés : 3
• Position du neutre : Gauche
• Courant nominal : 60 A
• Calibre réglable : 30 A, 40 A, 50 A ou 60 A
• Sensibilité différentielle : 500 mA
• Type de protection différentielle : AC G
• Déclenchement : Instantané
• Pouvoir de coupure Icn : 2,4 kA
• Plombable : Oui

Caractéristiques électriques

• Tension assignée d'emploi Ue : 440 V AC
• Tension assignée d'isolement : 4 000 V
• Fréquence : 50/60 Hz
• Puissance dissipée : 24 W
• Protection contre les déclenchements intempestifs : Non
• Visualisation du défaut différentiel : Non

Raccordement et installation

• Montage : Sur platine de fixation
• Raccordement : Bornes à vis
• Section câble souple : 1 à 16 mm²
• Section câble rigide : 1 à 25 mm²
• Section maximale aux bornes amont et aval – souple : 16 mm²
• Section maximale aux bornes amont et aval – rigide : 25 mm²
• Couple de serrage : 4 Nm

Dimensions et environnement

• Hauteur : 198 mm
• Largeur : 115 mm
• Profondeur : 76 mm
• Indice de protection : IP40
• Température de fonctionnement : -5 à +40 °C
• Température de stockage / transport : -25 à +70 °C

Les + produit

• Adapté aux installations triphasées 3P+N
• Calibre réglable de 30 à 60 A
• Protection différentielle 500 mA
• Protection contre les surintensités et les défauts différentiels
• Pouvoir de coupure de 2,4 kA
• Montage sur platine de fixation
• Appareil plombable
• Raccordement jusqu'à 25 mm² en conducteur rigide
