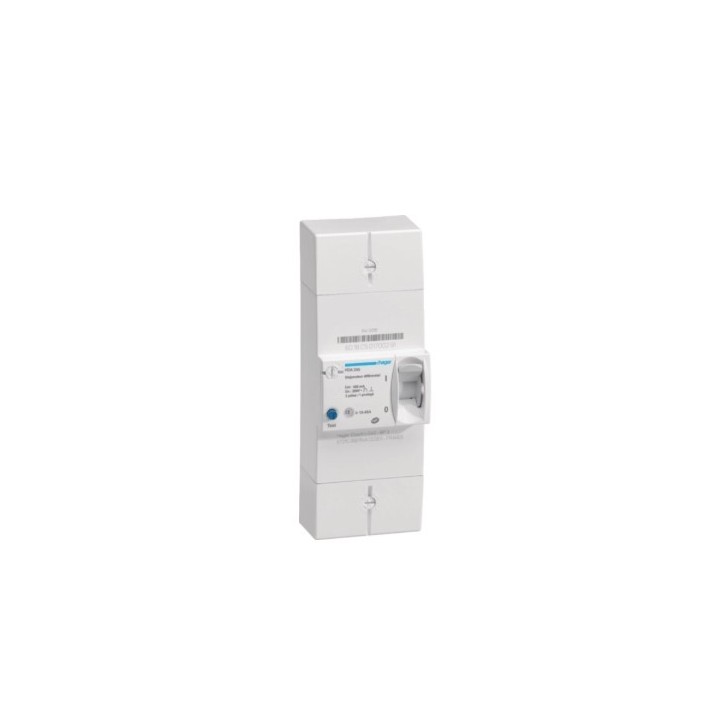

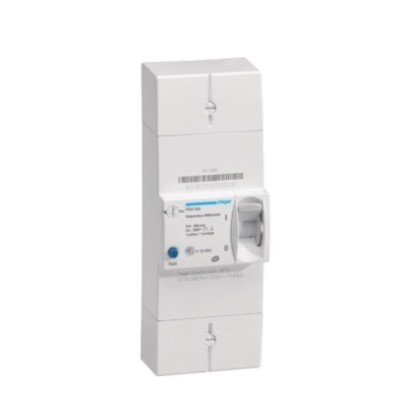

Hager - Disjoncteur de branchement différentiel 2 pôles 15/45 A 500 mA instantané - Réf : HDA245

Disjoncteur de branchement différentiel 2P 15/45 A 500 mA instantané

Ce disjoncteur de branchement différentiel 1P+N assure à la fois la protection contre les surintensités et les défauts différentiels de l’installation électrique. Son calibre peut être réglé sur 15, 30 ou 45 A afin de s’adapter aux caractéristiques de l’installation.

Doté d’une sensibilité différentielle de 500 mA et d’un déclenchement instantané, il se monte sur une platine de fixation et peut être plombé.

Caractéristiques principales

• Type de produit : Disjoncteur de branchement différentiel
• Nombre de pôles : 2
• Configuration : 1P+N
• Nombre de pôles protégés : 1
• Position du neutre : Gauche
• Courant nominal : 45 A
• Calibre réglable : 15 A, 30 A ou 45 A
• Sensibilité différentielle : 500 mA
• Type de protection différentielle : AC G
• Déclenchement : Instantané
• Pouvoir de coupure Icn : 2 kA
• Plombable : Oui

Caractéristiques électriques

• Tension assignée d'emploi Ue : 250 V AC
• Tension assignée d'isolement : 4 000 V
• Fréquence : 50/60 Hz
• Puissance dissipée : 13 W
• Protection contre les déclenchements intempestifs : Non
• Visualisation du défaut différentiel : Non

Raccordement et installation

• Montage : Sur platine de fixation
• Type de raccordement : Bornes à vis
• Section câble souple : 1 à 16 mm²
• Section câble rigide : 1 à 25 mm²
• Section maximale aux bornes amont et aval – souple : 16 mm²
• Section maximale aux bornes amont et aval – rigide : 25 mm²
• Couple de serrage : 4 Nm

Dimensions et environnement

• Hauteur : 198 mm
• Largeur : 72 mm
• Profondeur : 76 mm
• Indice de protection : IP40
• Température de fonctionnement : -5 à +40 °C
• Température de stockage / transport : -25 à +70 °C

Les + produit

• Calibre réglable sur 15, 30 ou 45 A
• Protection différentielle 500 mA
• Protection contre les surintensités et les défauts différentiels
• Pouvoir de coupure de 2 kA
• Montage sur platine de fixation
• Appareil plombable
• Accepte jusqu'à 25 mm² en conducteur rigide
