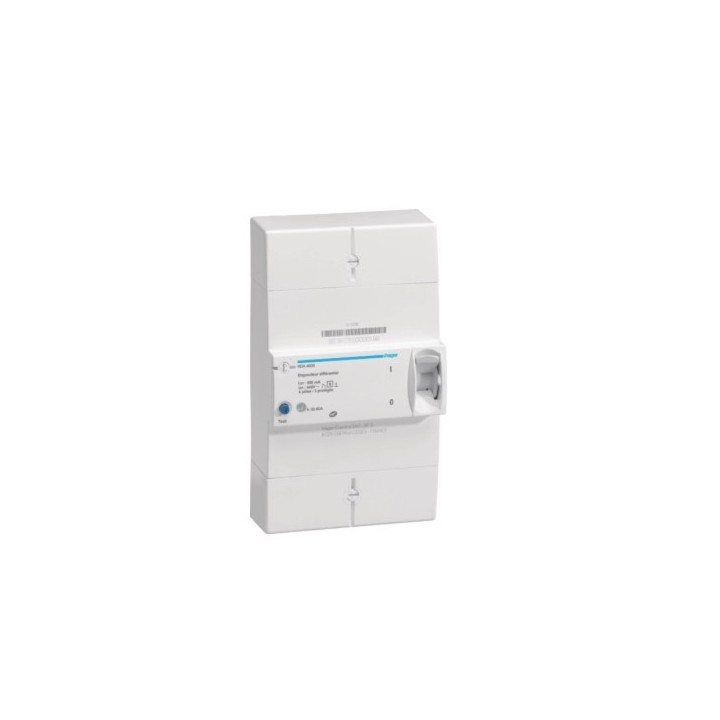

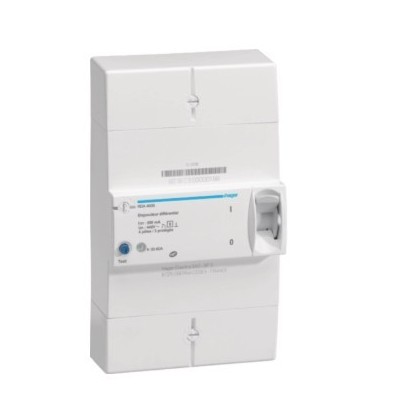

Hager - Disjoncteur de branchement différentiel 4 pôles 30/60 A 500 mA sélectif - Réf : HDA460S

Hager HDA460S – Disjoncteur de branchement différentiel 4P 30/60 A 500 mA sélectif

Le Hager HDA460S est un disjoncteur de branchement différentiel 3P+N destiné à la protection d’une installation électrique triphasée. Il assure la protection contre les surintensités et les défauts différentiels, avec une sensibilité de 500 mA.

De type sélectif (SEL), il permet une temporisation du déclenchement différentiel afin de favoriser la sélectivité avec les dispositifs différentiels placés en aval. Son calibre est réglable sur 30, 40, 50 ou 60 A.

Caractéristiques principales

• Marque : Hager
• Référence : HDA460S
• Type de produit : Disjoncteur de branchement différentiel
• Configuration : 3P+N
• Nombre de pôles : 4
• Nombre de pôles protégés : 3
• Position du neutre : Gauche
• Courant nominal : 60 A
• Réglage thermique : 30 A, 40 A, 50 A ou 60 A
• Courant différentiel assigné Idn : 500 mA
• Type de protection différentielle : AC SEL
• Type de déclenchement différentiel : Sélectif
• Pouvoir de coupure Icn : 2,4 kA
• Plombable : Oui

Caractéristiques électriques

• Tension assignée d'emploi Ue : 440 V AC
• Tension assignée d'isolement : 4 000 V
• Fréquence : 50/60 Hz
• Puissance dissipée : 24 W
• Visualisation du défaut différentiel : Non
• Protection contre les déclenchements intempestifs : Non

Raccordement et installation

• Montage : Sur platine de fixation
• Raccordement : Bornes à vis
• Section câble souple : 1 à 16 mm²
• Section câble rigide : 1 à 25 mm²
• Section maximale aux bornes amont et aval – souple : 16 mm²
• Section maximale aux bornes amont et aval – rigide : 25 mm²
• Couple de serrage : 4 Nm

Dimensions et environnement

• Hauteur : 198 mm
• Largeur : 115 mm
• Profondeur : 76 mm
• Indice de protection : IP40
• Température de fonctionnement : -5 à +40 °C
• Température de stockage / transport : -25 à +70 °C

Les + produit

• Protection adaptée aux installations triphasées 3P+N
• Différentiel sélectif 500 mA
• Favorise la sélectivité avec les protections différentielles situées en aval
• Calibre réglable de 30 à 60 A
• Protection contre les surintensités et les défauts différentiels
• Pouvoir de coupure de 2,4 kA
• Appareil plombable
• Raccordement jusqu'à 25 mm² en conducteur rigide
