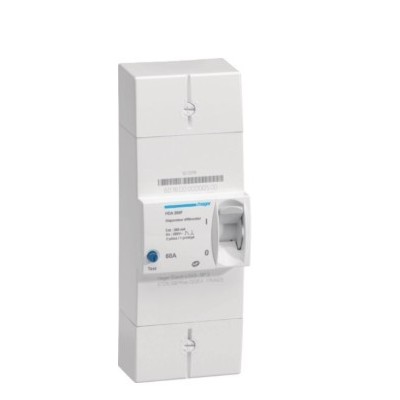

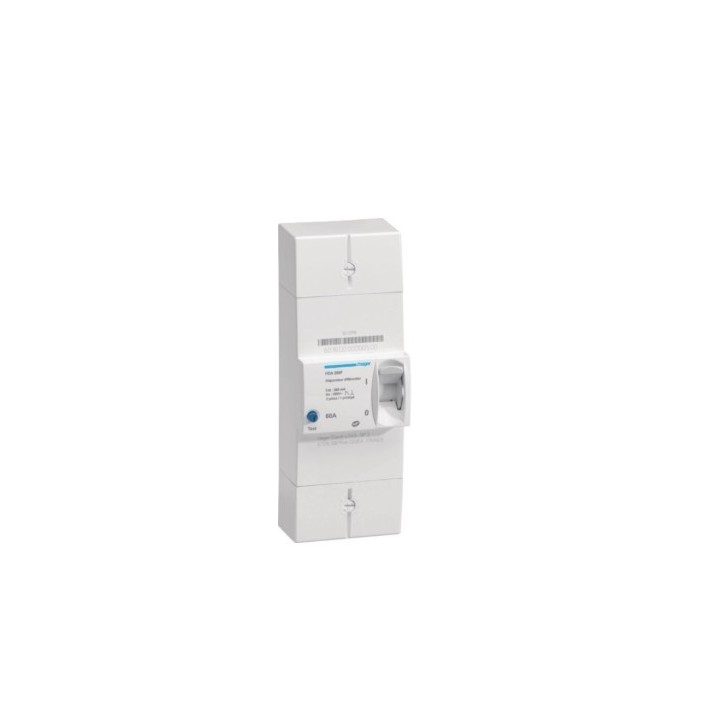

Hager - Disjoncteur de branchement différentiel 2 pôles 60 A 500 mA instantané - Réf : HDA260F

Disjoncteur de branchement différentiel 2P 30/60 A 500 mA instantané

Ce disjoncteur de branchement différentiel 1P+N assure la protection de l’installation électrique contre les surintensités et les défauts différentiels. Son courant nominal est de 60 A, avec un réglage thermique possible sur 30, 45 ou 60 A pour s’adapter aux caractéristiques de l’installation.

Doté d’une protection différentielle 500 mA instantanée, il est prévu pour un montage sur platine de fixation.

Caractéristiques principales

• Type de produit : Disjoncteur de branchement différentiel
• Configuration : 1P+N
• Nombre de pôles : 2
• Position du neutre : Gauche
• Courant nominal : 60 A
• Réglage thermique : 30 A, 45 A ou 60 A
• Courant différentiel assigné Idn : 500 mA
• Type de protection différentielle : AC G
• Déclenchement différentiel : Instantané
• Pouvoir de coupure Icn : 2 kA

Caractéristiques électriques

• Tension assignée d'emploi Ue : 250 V
• Tension assignée d'isolement : 4 000 V
• Fréquence : 50/60 Hz
• Puissance dissipée : 13 W

Raccordement et installation

• Montage : Sur platine de fixation
• Section de raccordement en câble souple : 1 à 16 mm²
• Section de raccordement en câble rigide : 1 à 25 mm²
• Couple de serrage : 4 Nm

Dimensions et environnement

• Hauteur : 198 mm
• Largeur : 72 mm
• Profondeur : 76 mm
• Indice de protection : IP20
• Température de fonctionnement : -5 à +40 °C
• Température de stockage / transport : -25 à +70 °C

Les + produit

• Courant nominal de 60 A
• 3 réglages thermiques : 30, 45 ou 60 A
• Protection différentielle 500 mA instantanée
• Protection contre les surintensités et les défauts différentiels
• Pouvoir de coupure de 2 kA
• Montage sur platine de fixation
• Raccordement jusqu'à 25 mm² en câble rigide
