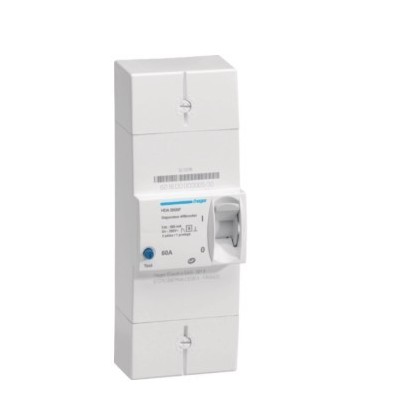

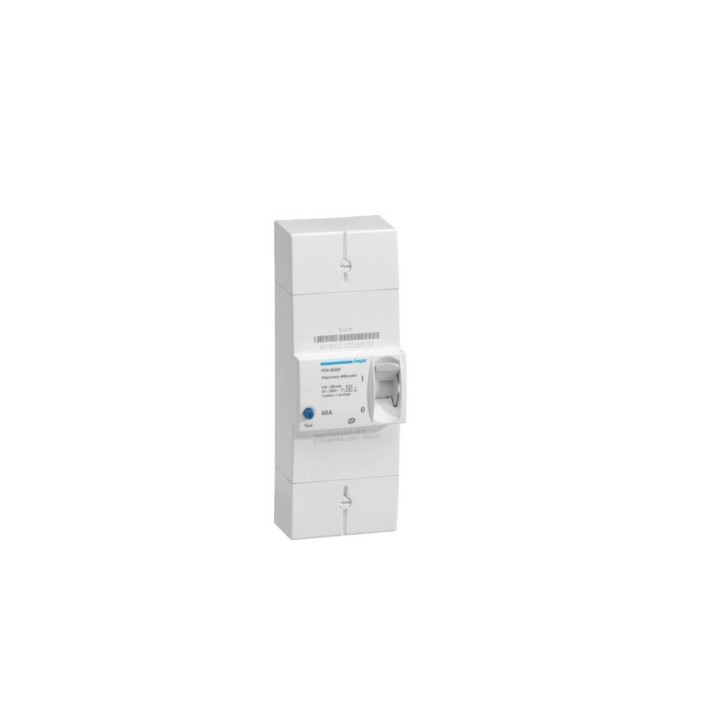

Hager - Disjoncteur de branchement différentiel 2 pôles 60 A 500 mA sélectif - Réf : HDA260SF

Disjoncteur de branchement différentiel 2P 30/60 A 500 mA sélectif

Ce disjoncteur de branchement différentiel 1P+N assure la protection de l’installation électrique contre les surintensités et les défauts différentiels. Son courant nominal est de 60 A, avec un réglage thermique possible sur 30, 45 ou 60 A.

De type sélectif (SEL), son déclenchement différentiel est temporisé afin de favoriser la sélectivité avec les dispositifs différentiels installés en aval.

Caractéristiques principales

• Type de produit : Disjoncteur de branchement différentiel
• Configuration : 1P+N
• Nombre de pôles : 2
• Position du neutre : Gauche
• Courant nominal : 60 A
• Réglage thermique : 30 A, 45 A ou 60 A
• Courant différentiel assigné Idn : 500 mA
• Type de protection différentielle : AC SEL
• Déclenchement différentiel : Sélectif
• Pouvoir de coupure Icn : 2 kA

Caractéristiques électriques

• Tension assignée d'emploi Ue : 250 V
• Tension assignée d'isolement : 4 000 V
• Fréquence : 50/60 Hz
• Puissance dissipée : 13 W

Raccordement et installation

• Montage : Sur platine de fixation
• Section de raccordement en câble souple : 1 à 16 mm²
• Section de raccordement en câble rigide : 1 à 25 mm²
• Couple de serrage : 4 Nm

Dimensions et environnement

• Hauteur : 198 mm
• Largeur : 72 mm
• Profondeur : 76 mm
• Indice de protection : IP20
• Température de fonctionnement : -5 à +40 °C
• Température de stockage / transport : -25 à +70 °C

Les + produit

• Courant nominal de 60 A
• 3 réglages thermiques : 30, 45 ou 60 A
• Protection différentielle 500 mA sélective
• Favorise la sélectivité avec les protections différentielles situées en aval
• Protection contre les surintensités et les défauts différentiels
• Pouvoir de coupure de 2 kA
• Montage sur platine de fixation
• Raccordement jusqu'à 25 mm² en câble rigide
