Caractéristiques principales
Gamme de produit : Acti 9

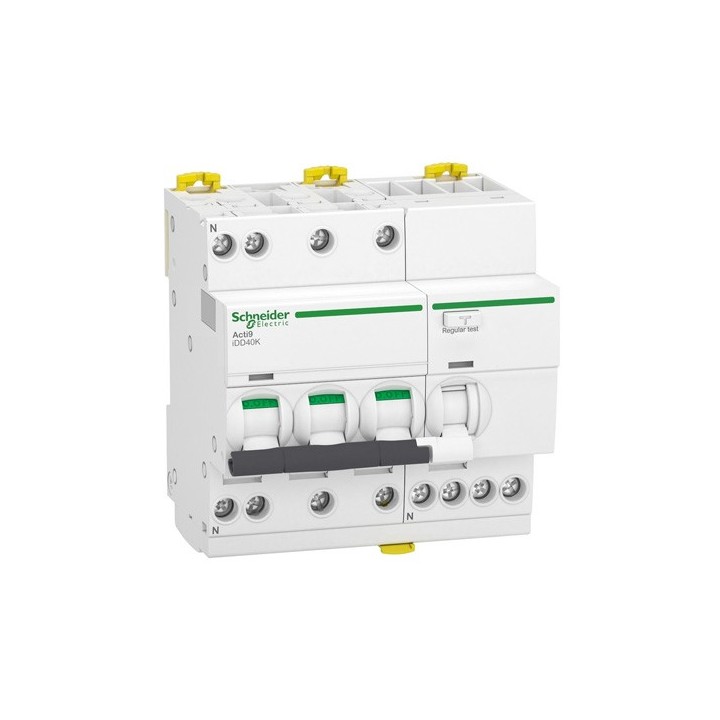

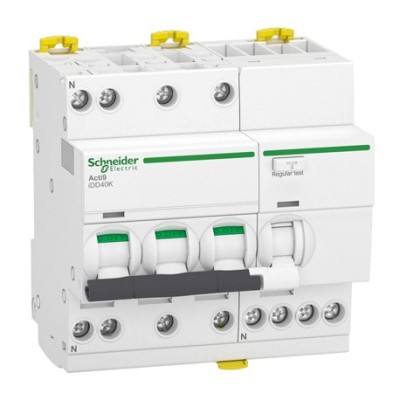

Nom du produit : Acti9 iDD40K
Type de produit ou équipement : Disjoncteur différentiel
Nom de l’appareil : iDD40K
Application : Distribution
Description des pôles : 3P + N
Nombre de pôles protégés : 3
Position du pôle neutre : Gauche
[In] courant assigné d’emploi : 40 A
Type de réseau : CA
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Sensibilité du différentiel : 30 mA
Temporisation protection différentielle : Instantané
Classe de protection différentielle : Type AC
Pouvoir de coupure :
- 4500 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
- 4,5 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
Label qualité : NF
Caractéristiques complémentaires
Complémentaire : Départ
Fréquence du réseau : 50 Hz
[Ue] tension assignée d'emploi : 400 V CA 50 Hz
Limite de déclenchement magnétique : 5-10 x In
Technologie différentielle : Indépendant de la tension
[Ics] pouvoir assigné de coupure de service :
- 4500 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
- 4,5 kA 100 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
Pouvoir assigné de coupure et fermeture : Idm 3000 A à 400 V CA 50 Hz se conformer à EN/CEI 61009-2-1
Classe de limitation : 3 se conformer à EN/CEI 61009-2-1
[Ui] tension assignée d'isolement : 440 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs : 4 kV
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Indication de tension : Indication ON/OFF, signalisation de défaut
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Compatibilité des répartiteurs, peignes, jeux de barres : Haut ou bas : dent
"Pas" de raccordement : 18 mm entre phases, 9 mm entre phase et neutre
Pas de 9 mm : 10
Hauteur : 93 mm
Largeur : 90 mm
Profondeur : 73 mm
Poids : 0,500 kg
Couleur : Blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Verrouillages optionnels : Dispositif de cadenassage, hermétique
Mode de raccordement :
- Borne du type à cage haut ou bas 1…16 mm² rigide
- Borne du type à cage haut ou bas 1…10 mm² souple
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Couple de serrage : 2 N.m haut ou bas
Protection différentielle : Intégrée
