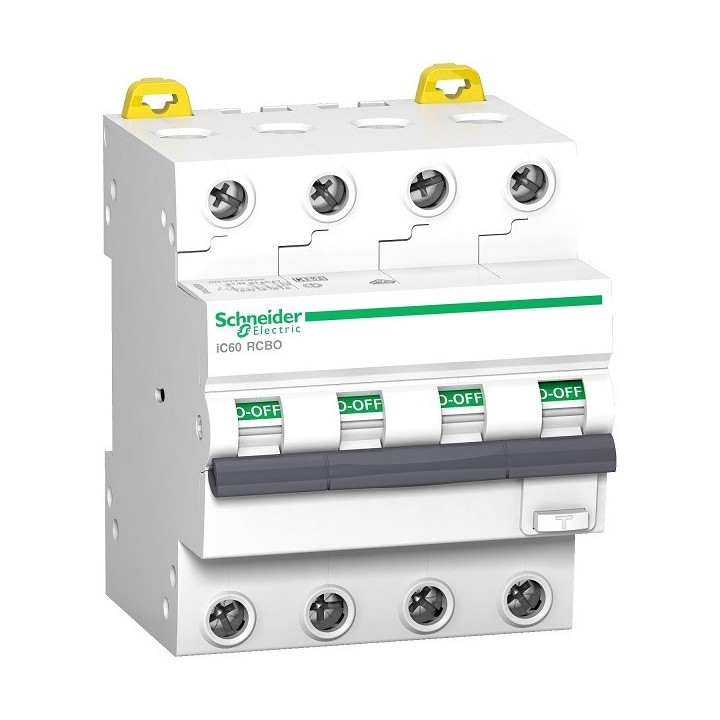

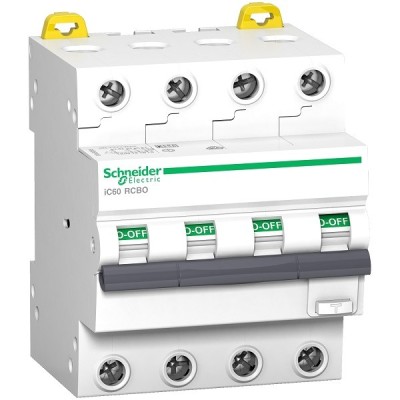

L'Acti9 iC60 RCBO 4P 32A protège contre les court-circuit et les surcharges pour les bâtiments tertiaires et industriels. D'une largeur de 8 pas de 9mm, il se monte sur rail DIN. Le disjoncteur différentiel Acti9 iC60 RCBO est livré en emballage individuel ou par boite de regroupement (3 ou 18 disjoncteurs). Le disjoncteur diff Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. Les performances de cette gamme de disjoncteur diff Acti9 iC60 RCBO répond aux normes NF EN 60947-2 et 61009-2-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. La gamme de disjoncteurs et blocs diffs Acti9 iC60 possède une excellente tenue aux surtensions.
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 iC60 RCBO
Type de produit ou équipement : Disjoncteur différentiel avec protection contre les surintensités (RCBO)
Nom de l’appareil : iC60 RCBO
Application de l’appareil : Distribution
Description des pôles : 4P
Nombre de pôles protégés : 4
[In] courant nominal : 32 A
Type de réseau : CA
Fréquence du réseau : 50 Hz
Technologie du déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Sensibilité du différentiel : 300 mA
Aptitude au sectionnement : Non conforme à CEI 60947-1
Labels qualité : KEMA-KEUR, IMQ, VDE, NF
Caractéristiques complémentaires
Position de l’appareillage dans l’installation : Sortie
[Ue] tension assignée d’emploi : 380…415 V CA 50 Hz
Limite de déclenchement magnétique : 5…10 × In
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Temporisation protection différentielle : Instantané
Classe de protection différentielle : Type AC
Pouvoir de coupure : 6000 A Icn à 380…415 V CA 50 Hz conforme à EN/IEC 61009-2-1, 6 kA Icu à 380…415 V CA 50 Hz conforme à EN/IEC 60947-2
[Ics] pouvoir assigné de coupure de service : 6000 A (100 % × Icn) à 380…415 V CA 50 Hz conforme à EN/IEC 61009-2-1, 6 kA (100 % × Icu) à 380…415 V CA 50 Hz conforme à EN/IEC 60947-2
Pouvoir assigné de coupure et fermeture : Idm 6000 A à 380…415 V CA 50 Hz conforme à EN/IEC 61009-2-1
Classe de limitation : 1 conforme à EN/IEC 61009-2-1
[Ui] tension assignée d’isolement : 500 V CA 50 Hz
[Uimp] tension assignée de tenue aux chocs : 4 kV
Courant de pointe : 250 A
Coupure pleinement apparente : Non
Type de commande : Par maneton
Signalisation locale : Marche, arrêt, déclenchement sur défaut
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Compatibilité répartiteur / peigne / jeu de barres : Haut ou bas : OUI, bas : biconnexion
Pas de raccordement : 9 mm entre pôles
Pas de 9 mm : 8
Hauteur : 86 mm
Largeur : 72 mm
Profondeur : 78 mm
Poids net : 423 g
Couleur : Blanc
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Mode de raccordement : Borne du type à cage haut ou bas 1…35 mm² rigide, 1…25 mm² flexible, 1…25 mm² flexible avec embout
Longueur de dénudage des fils : 12 mm (connexion haut ou bas)
Couple de serrage : 2 N·m
Protection différentielle : Intégrée
Normes : EN/IEC 60947-2, EN/IEC 61009-2-1
Degré de protection IP : IP40 (coffret de répartition), IP20 (CEI 60529)
Catégorie de surtension : III conforme à CEI 60364
Compatibilité électromagnétique : Tenue aux ondes 8/20 µs, 250 A conforme à EN/IEC 61009-2-1
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température ambiante en fonctionnement : -25…60 °C
Température ambiante de stockage : -40…70 °C
