Type de produit ou équipement : Disjoncteur différentiel avec protection contre les surintensités (RCBO)
caractéristiques principales :
Gamme : Acti9

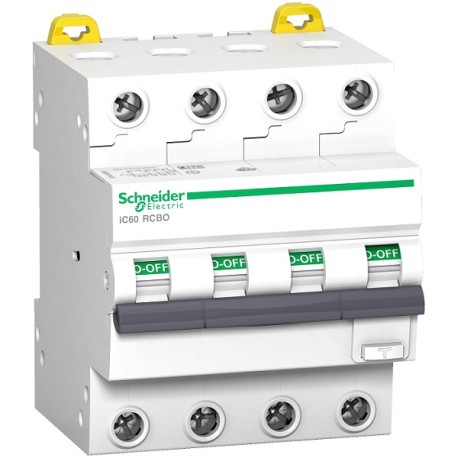

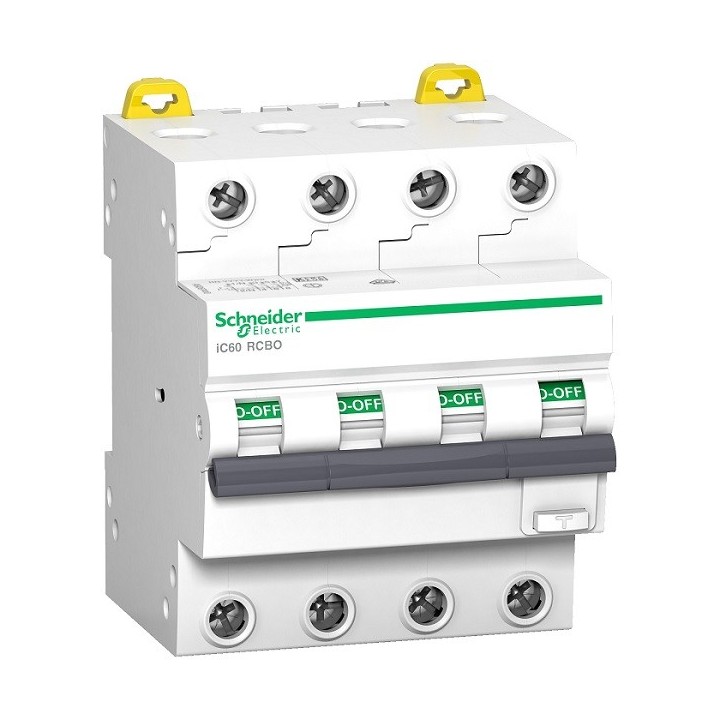

Nom du produit : Acti9 iC60 RCBO
Type de produit ou équipement : Disjoncteur différentiel avec protection contre les surintensités (RCBO)
Nom de l'appareil : iC60 RCBO
Application de l'appareil : Distribution
Description des pôles : 4P
Nombre de pôles protégés : 4
Courant nominal [In] : 16 A
Type de réseau : CA
Fréquence du réseau : 50 Hz
Technologie du déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Sensibilité du différentiel : 30 mA
Aptitude au sectionnement : Non conforme à CEI 60947-1
Labels qualité : VDE – KEMA-KEUR – NF – IMQ
caractéristiques complémentaires :
Tension assignée d'emploi [Ue] : 380…415 V CA – 50 Hz
Limite de déclenchement magnétique : 5…10 × In
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Temporisation protection différentielle : Instantané
Classe de protection différentielle : Type AC
Pouvoir de coupure :
• 6000 A Icn à 380…415 V CA – conforme EN/IEC 61009-2-1
• 6 kA Icu à 380…415 V CA – conforme EN/IEC 60947-2
Pouvoir assigné de coupure de service [Ics] :
• 6000 A (100 % Icn) à 380…415 V CA – EN/IEC 61009-2-1
• 6 kA (100 % Icu) à 380…415 V CA – EN/IEC 60947-2
Pouvoir assigné de coupure et fermeture : Idm 6000 A à 380…415 V CA – EN/IEC 61009-2-1
Classe de limitation : Classe 1 – conforme EN/IEC 61009-2-1
Tension assignée d’isolement [Ui] : 500 V CA
Tension assignée de tenue aux chocs [Uimp] : 4 kV
Courant de pointe : 250 A
Coupure pleinement apparente : NO
Installation et données mécaniques :
Type de commande : Par maneton
Signalisation locale : Marche – Arrêt – Déclenchement sur défaut
Mode d'installation : Encliquetable
Support de montage : Rail DIN
Compatibilité répartiteurs / peignes / jeux de barres : Haut ou bas : OUI / Bas : biconnexion
Pas de raccordement : 9 mm entre pôles
Nombre de pas de 9 mm : 8
Dimensions (H × L × P) : 86 × 72 × 78 mm
Poids net : 423 g
Couleur : Blanc
Durée de vie mécanique : 20 000 cycles
Durée de vie électrique : 10 000 cycles
Mode de raccordement :
• Borne à cage haut ou bas : 1…35 mm² rigide
• Borne à cage haut ou bas : 1…25 mm² flexible
• Borne à cage haut ou bas : 1…25 mm² flexible avec embout
Longueur de dénudage des fils : 12 mm (connexion haut ou bas)
Couple de serrage : 2 N·m
Protection différentielle : Intégrée
