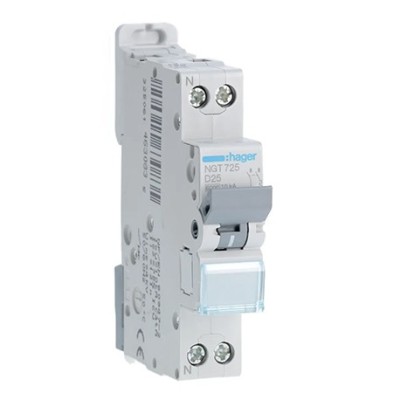

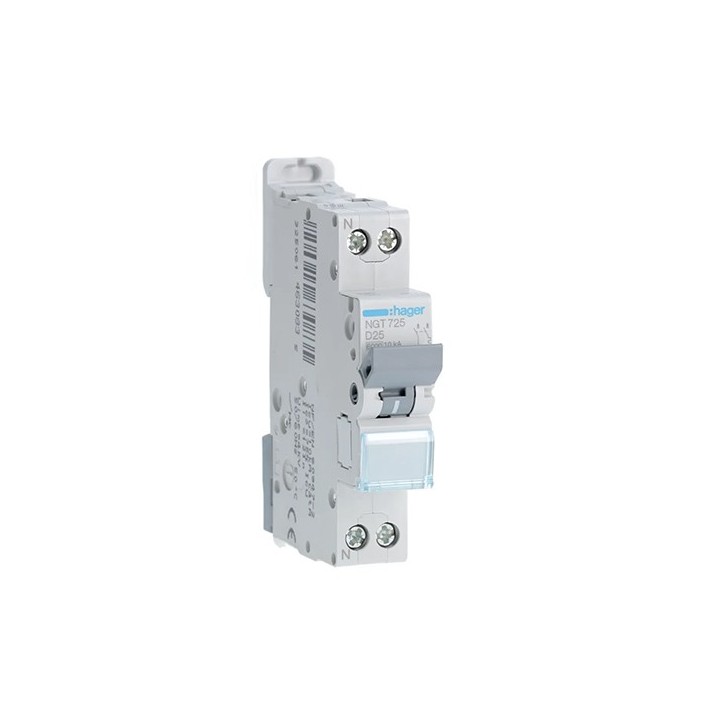

Caractéristiques techniques :
Courant Electrique :
- Valeur du seuil mini/max de fonctionnement thermique en alternatif : 1,13-1,45 A
- Courant assigné à 55°C : 23,16 A
- Courant assigné à 0°C : 27,83 A
- Courant assigné nominal : 25 A
- Courant assigné à 35°C : 24,64 A
- Courant assigné à 15°C : 26,45 A
- Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1 : 6 kA
- Pouvoir de coupure ultime Icu sous 230 V AC selon IEC60947-2 : 10 kA
- Courant assigné à -10°C : 28,70 A
- Courant assigné à 50°C : 23,54 A
- Courant assigné à 30°C : 25 A
- Courant assigné à 10°C : 26,92 A
- Courant assigné à -5°C : 28,27 A
- Pouvoir de coupure de service Ics AC selon IEC60898-1 : 6 kA
- Coefficient de correction du courant nominal pour 6 appareils juxtaposés : 0,85
- Courant assigné à -15°C : 29,13 A
- Coefficient de correction du courant nominal pour 2 appareils juxtaposés : 0,95
- Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés : 0,90
- Courant assigné à 45°C : 23,91 A
- Courant assigné à 25°C : 25,49 A
- Courant assigné à -20°C : 29,55 A
- Courant assigné à 60°C : 22,77 A
- Courant assigné à 40°C : 24,28 A
- Courant assigné à 20°C : 25,98 A
- Valeur du seuil min/maxi du fonctionnement thermique DC : 0-0 A
- Courant assigné à 5°C : 27,38 A
- Coefficient de correction du courant nominal pour 3 appareils juxtaposés : 0,95
- Courant assigné à -25°C : 2,97 A
Condition d'utilisation :
- Altitude : 2000 m
- Température de service : -25°C
Tension Electrique :
- Tension assignée d'emploi Ue : 230-240 V
- Tension maxi d'utilisation : 253 V
- Tension assignée de tenue aux chocs : 4 000 V
- Type de tension d'alimentation : AC
- Tension assignée d'isolement : 500 V
Fréquence :
- Fréquence : 50-60 Hz
Installation, montage :
- Type de raccordement haut pour produits modulaires : Borne à vis
- Type de raccordement bas pour produits modulaires : Borne à vis
- Couple de serrage : 1,90-1,90 Nm
Sécurité :
- Indice de protection : IP20
Endurance
- Endurance mécanique nombre de manœuvres : 20 000
- Endurance électrique en nombre de cycles : 4 000
Puissance :
- Puissance dissipée totale sous IN : 4,10 W
Principales caractéristiques électriques :
- Pouvoir de coupure assigné Icn sous AC selon IEC60898-1 : 6 kA
Connectivité :
- Alignement des bornes basses pour produits modulaires : Borne décalée
- Type de connexion / prise : Borne à vis
- Alignement des bornes hautes pour produits modulaires : Borne décalée
Capacité :
- Nombre de modules : 1
Architecture :
- Type de pôles : 1P+N
- Courbe : D
