Hager - Lot de 10 disjoncteurs + 2 interrupteurs différentiels 40A+63A - Type AC + A - A vis - Pour T4 - Réf : CDA743F-P

REF : HAGCDA743F-P

254,40 € ^TTC

Bon plan !

Payez en plusieurs fois

Nouveau

254,40 € ^TTC

Produit en stock

Programme fidélité

En achetant ce produit vous obtiendrez 5 € de bon d'achat. Votre panier vous rapporterait 8 € de bon d'achat après passage de votre commande

Livraison rapide

Expédition sous 48h

Paiement sécurisé

Paiement 100% sécurisés avec cryptage S.S.L. (Visa, Mastercard, PayPal, virement)

Description

Lot de disjoncteurs + interrupteurs différentiels pour coffret 2 rangées.

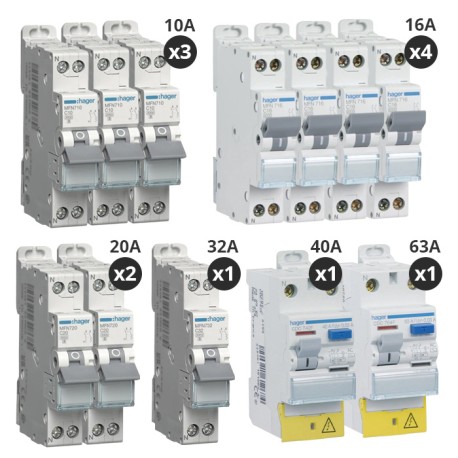

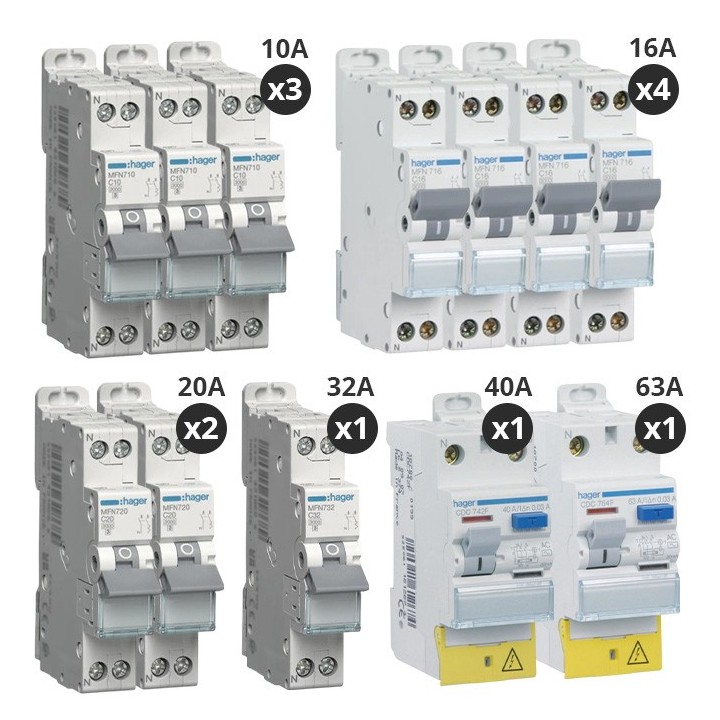

Composition du lot :

Élément

Référence

Fonction

Calibre / Caractéristiques

Disjoncteur modulaire

3 x MFN710

Circuits d’éclairage

10 A – Courbe C – 1P+N – 4,5 kA – à vis

Disjoncteur modulaire

4 x MFN716

Circuits de prises de courant

16 A – Courbe C – 1P+N – 4,5 kA – à vis

Disjoncteur modulaire

2 x MFN720

Circuit spécialisé (LL / LV)

20 A – Courbe C – 1P+N – 4,5 kA – à vis

Disjoncteur modulaire

1 x MFN732

Circuit cuisson (plaques électriques)

32 A – Courbe C – 1P+N – 4,5 kA – à vis

Interrupteur différentiel

1 x CDA743F

Type A – circuits à composante continue (LL, LV, plaques, IRVE)

40 A – 30 mA – 2 P – à vis

Interrupteur différentiel

1 x CDC764F

Type AC – circuits standards (prises, éclairage)

63 A – 30 mA – Type AC – 2 P – à vis

Caractéristiques principales du lot

Marque : Hager
Gamme : MFN / CDA / CDC
Type de connexion : à vis (classique)
Type de raccordement : peignable horizontal (1P+N) compatible avec peignes KH63 / KDN363A
Protection différentielle :
- 1 inter diff type A – 40 A – 30 mA
- 1 inter diff type AC – 63 A – 30 mA
Application : tableau principal T4 / maison ou grand appartement (≈ 100 m²)
Nombre de circuits : 10 répartis sur 2 rangées
Courbe de déclenchement : C
Pouvoir de coupure : 4,5 kA

Spécifications détaillées par composant

Disjoncteurs : MFN710 / MFN716 / MFN720 / MFN732

Format : 1 module (17,5 mm) chacun
Pôles : 1P + N
Tension nominale : 230 V ~
Pouvoir de coupure : 4,5 kA (NF EN 60898-1)
Connexion : à vis (alimentation et départ)
Raccordement : peignable horizontalement via peigne Hager KH63 ou KDN363A
Indicateur mécanique : position ON / OFF visible
Type de circuits :
- 3 × 10 A → Éclairage
- 4 × 16 A → Prises
- 2 × 20 A → LL / LV
- 1 × 32 A → Plaques de cuisson

Interrupteur différentiel : CDA743F (Type A)

2 pôles (phase + neutre)
Courant nominal : 40 A
Sensibilité : 30 mA
Type : A (protège circuits à composante continue : plaques, LL, LV, IRVE)
Connexion : à vis (arrivée et départ)
Largeur : 2 modules (35 mm)
Raccordement : peignable horizontalement (KH63 / KDN363A)
Indicateur mécanique : position ON / OFF visible
Norme : NF EN 61008-1

Interrupteur différentiel : CDC764F (Type AC)

2 pôles (phase + neutre)
Courant nominal : 63 A
Sensibilité : 30 mA
Type : AC (protège les circuits standards : prises, éclairage, VMC)
Connexion : à vis (arrivée et départ)
Largeur : 2 modules (35 mm)
Indicateur mécanique : position ON / OFF visible
Norme : NF EN 61008-1

Configuration d’installation

Nombre total de circuits protégés : 10
Nombre de rangées : 2
Disposition : 1 inter diff par rangée → disjoncteurs en aval sur peigne 1P+N
Modules totaux :
- 10 × disjoncteurs = 10 modules
- 2 × inter diff = 4 modules
- Total = 14 modules
Coffret recommandé : Hager Gamma 13 à 18 modules – 2 rangées
