Hager - Lot de 8 disjoncteurs + 1 interrupteur différentiel 63A - Type AC - Automatique - Pour T3 - Réf : CDS764F-P

Lot de disjoncteurs + interrupteur différentiel pour coffret 1 rangée.

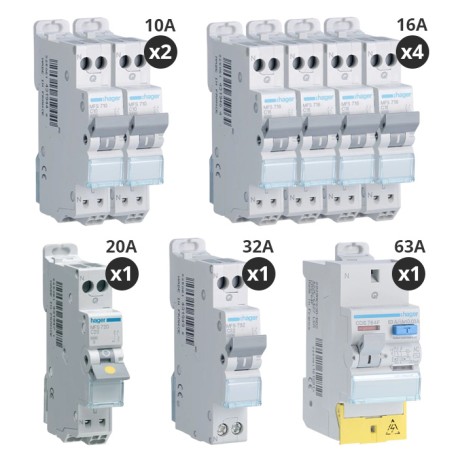

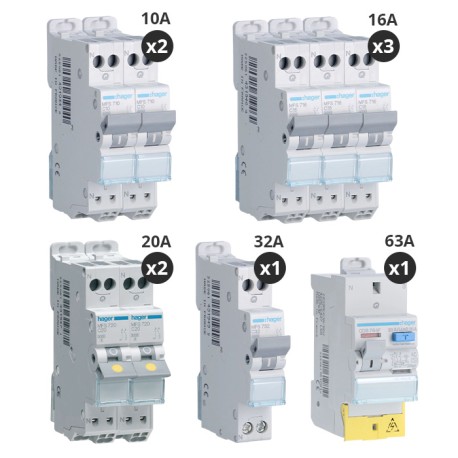

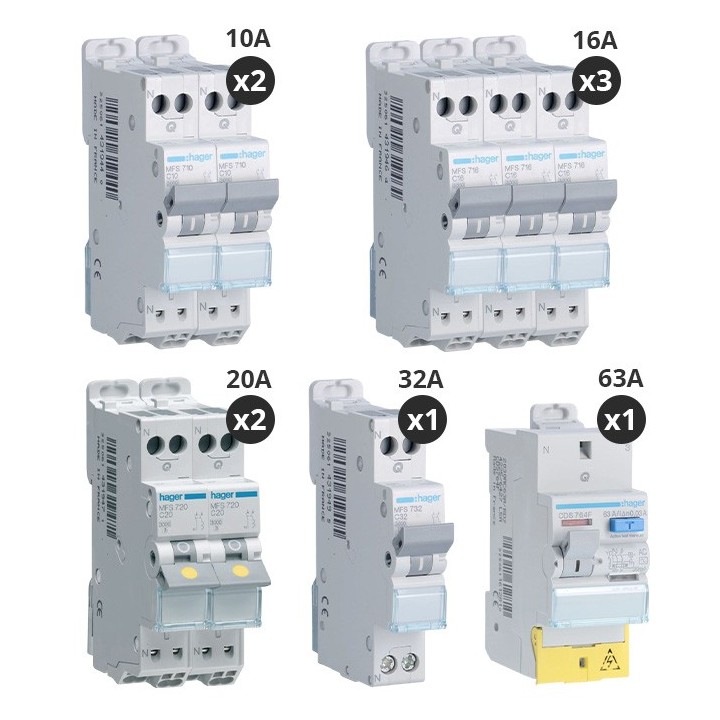

Composition du lot :

--

Caractéristiques principales du lot

• Marque : Hager
• Gamme : MFS / CDS
• Type de connexion : automatique (sans vis) pour un montage rapide et sécurisé
• Type de raccordement : peignable horizontal (1P+N) compatible peignes Hager KH63 / KDN363A
• Protection différentielle : 1 interrupteur différentiel 63 A – 30 mA – type AC
• Application : tableau principal T3 / logement standard (60–80 m²)
• Nombre de circuits : 8 (1 rangée complète)
• Courbe de déclenchement : C
• Pouvoir de coupure : 4,5 kA

Spécifications détaillées par composant

Disjoncteurs : MFS710 / MFS716 / MFS720 / MFS732

• Format : 1 module (17,5 mm) chacun
• Pôles : 1P + N
• Tension nominale : 230 V ~
• Pouvoir de coupure : 4,5 kA (NF EN 60898-1)
• Connexion : automatique (bornes à ressort) – aucun serrage manuel requis
• Raccordement : peignable horizontalement via peigne Hager KH63 ou KDN363A
• Indicateur mécanique : position ON / OFF visible
• Type de circuits :
  • 2 × 10 A → Éclairage
  • 4 × 16 A → Prises
  • 1 × 20 A → LL / LV
  • 1 × 32 A → Plaques cuisson

Interrupteur différentiel : CDS764F

• 2 pôles (phase + neutre)
• Courant nominal : 63 A
• Sensibilité : 30 mA
• Type : AC (protège les circuits standards sans composantes continues)
• Connexion : automatique (sans vis)
• Largeur : 2 modules (35 mm)
• Peignable horizontalement (compatible KH63 / KDN363A)
• Indicateur mécanique : position ON / OFF visible
• Norme : NF EN 61008-1

Configuration de la rangée / installation

• Nombre total de circuits protégés : 8
• Nombre de rangées : 1
• Disposition : interrupteur différentiel en tête → disjoncteurs en aval sur peigne 1P+N
• Circuits couverts :
  • 2 × 10 A → éclairage
  • 4 × 16 A → prises
  • 1 × 20 A → LL / LV
  • 1 × 32 A → plaques
• Conforme à la NFC 15-100 : 8 circuits maximum par interrupteur différentiel.
