Hager - Lot de 6 disjoncteurs + 1 interrupteur différentiel 40A - Type AC - Auto - Pour T2 - Réf : CDS742F-P

Lot de disjoncteurs + interrupteur différentiel pour coffret 1 rangée.

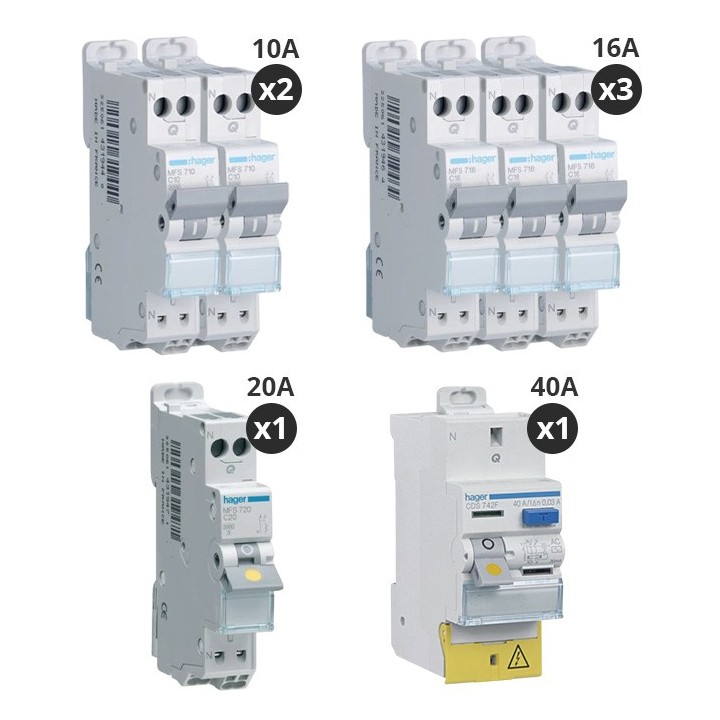

Composition du lot

--

Caractéristiques principales du lot

• Gamme : MFS / CDS
• Type de connexion : automatique (sans vis) pour un gain de temps et une fiabilité optimale
• Type de raccordement : peignable horizontal (1P+N) compatible peignes Hager KH63 ou KDN363A
• Protection différentielle : 1 interrupteur différentiel 40 A – 30 mA – type AC
• Application : tableau principal T2 / petit logement ou studio
• Nombre de circuits : 6 (1 rangée complète)
• Courbe de déclenchement : C
• Pouvoir de coupure : 4,5 kA

Spécifications détaillées par composant

Disjoncteurs : MFS710 / MFS716 / MFS720

• Format : 1 module (17,5 mm) chacun
• Pôles : 1P + N
• Tension nominale : 230 V ~
• Pouvoir de coupure : 4,5 kA (NF EN 60898-1)
• Type de connexion : automatique (bornes à ressort) – aucune vis à serrer
• Raccordement : peignable horizontalement avec peigne KH63 / KDN363A
• Indicateur mécanique : position ON / OFF
• Type de circuits :
  • 2 × 10 A → Éclairage
  • 3 × 16 A → Prises de courant
  • 1 × 20 A → Lave-linge / LV

Interrupteur différentiel : CDS742F

• 2 pôles (phase + neutre)
• Courant nominal : 40 A
• Sensibilité : 30 mA
• Type : AC (protège les circuits standards)
• Connexion : automatique – arrivée et départ à bornes sans vis
• Largeur : 2 modules (35 mm)
• Peignable horizontalement (compatible KH63)
• Indicateur mécanique : position ON / OFF visible
• Conformité : NF EN 61008-1

Configuration de la rangée / installation

• Nombre total de circuits protégés : 6
• Nombre de rangées : 1
• Disposition : interrupteur différentiel en tête → disjoncteurs en aval sur peigne 1P+N
• Circuits couverts :
  • 2 × 10 A → éclairage
  • 3 × 16 A → prises
  • 1 × 20 A → LL / LV
• Conforme à la NFC 15-100 : 6 circuits maximum sous un interrupteur différentiel 40 A.
