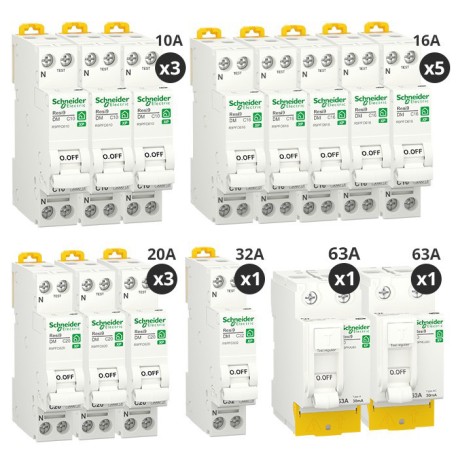

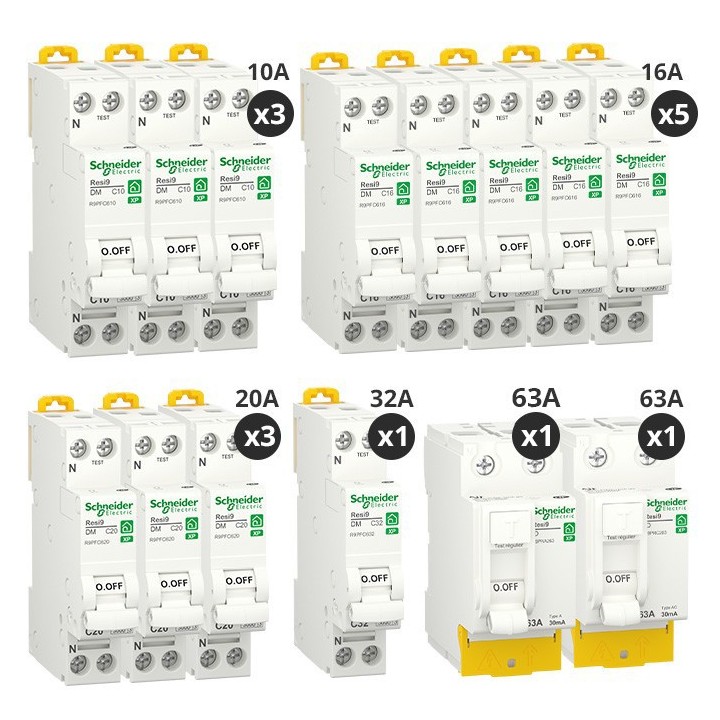

Lot de disjoncteurs + interrupteurs différentiels pour coffret 2 rangées.
Composition du lot
|
Élément
|
Référence
|
Fonction
|
Calibre / Caractéristique
|
|
Disjoncteur peignable
|
3 x R9PFC610
|
Circuits d’éclairage
|
10 A – Courbe C – 1P+N – 3 kA
|
|
Disjoncteur peignable
|
4 x R9PFC616
|
Circuits de prises de courant
|
16 A – Courbe C – 1P+N – 3 kA
|
|
Disjoncteur peignable
|
2 x R9PFC620
|
Circuit spécialisé (lave-linge, lave-vaisselle)
|
20 A – Courbe C – 1P+N – 3 kA
|
|
Disjoncteur peignable
|
1 x R9PFC632
|
Circuit cuisson / plaque électrique
|
|
32 A – Courbe C – 1P+N – 3 kA
|
|
|
Interrupteur différentiel
|
1 x R9PRA263
|
Type A – pour circuits à composante continue (plaques, LL, LV)
|
63 A – 30 mA – Type A – Peignable – 2 P
|
|
Interrupteur différentiel
|
1 x R9PRC263
|
Type AC – pour circuits standards (éclairage, prises)
|
63 A – 30 mA – Type AC – Peignable – 2 P
|
--
Caractéristiques principales du lot
- Gamme : Schneider Resi9 XP
- Type de raccordement : bornes peignables horizontales (1P+N)
- Protection différentielle : 2 inters différentiels 30 mA (type A + type AC)
- Capacité : 12 circuits répartis sur 2 rangées
- Courbe de déclenchement : C
- Pouvoir de coupure : 3 kA
Spécifications détaillées par composant
Disjoncteurs R9PFC610 / R9PFC616 / R9PFC620 / R9PFC632
- Format modulaire : 1 module (9 mm)
- Pôles : 1P+N
- Tension nominale : 230 V~
- Pouvoir de coupure : 3 kA (NF EN 60898-1)
- Connexion : peignable 1P+N compatible peignes Resi9 XP
- Bornes à vis pour alimentation et départ
- Utilisation typique : circuits d’éclairage, prises, électroménager, cuisson
Interrupteur différentiel R9PRA263 (Type A)
- 2 pôles (phase + neutre)
- Courant nominal : 63 A
- Sensibilité différentielle : 30 mA
- Type A : protège contre les fuites à composantes continues (lave-linge, plaques, IRVE…)
- Montage modulaire : 2 modules
- Raccordement : peignable (alimentation basse)
- Conformité : NF EN 61008-1
- Indicateur mécanique : position ON/OFF visible
Interrupteur différentiel R9PRC263 (Type AC)
- 2 pôles (phase + neutre)
- Courant nominal : 63 A
- Sensibilité : 30 mA
- Type AC : adapté aux circuits standards sans composantes continues
- Montage : 2 modules
- Raccordement : peignable (alimentation basse)
- Bornes à vis, indicateur de position intégré
Configuration de la rangée / installation
- Nombre total de circuits protégés : 12
- Nombre de rangées : 2
- Nombre total de modules : environ 14 modules
- Disposition : 1 inter diff par rangée → disjoncteurs en aval via peignes 1P+N
