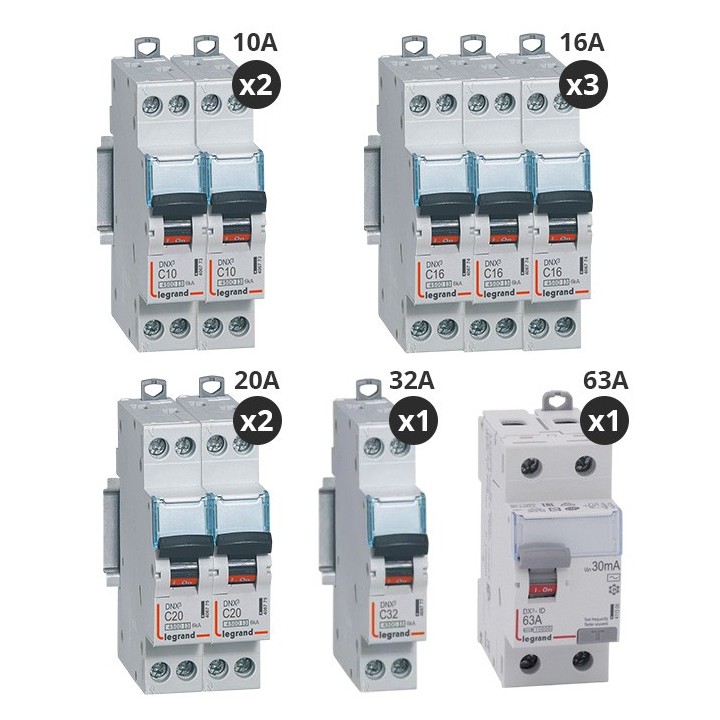

Legrand - Lot de 8 disjoncteurs + 1 interrupteur différentiel 63A - Type AC - Vis/vis - Pour T3 - Réf : 411506-P

Lot de disjoncteurs + interrupteur différentiel pour coffret 1 rangée.

Composition du lot :

--

Caractéristiques principales du lot

• Marque : Legrand
• Gamme : Drivia / DX³ – Connexion à vis
• Type de raccordement : peignable horizontal (1P+N) compatible avec peignes HX³ à vis
• Protection différentielle : 1 interrupteur différentiel 63 A – 30 mA – type AC
• Application : tableau principal T3 / appartement standard
• Nombre de circuits : 8 (1 rangée complète)
• Courbe de déclenchement : C
• Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs : 406773 / 406774 / 406775 / 406777

• Format : 1 module (9 mm)
• Pôles : 1P + N
• Tension nominale : 230 V ~
• Pouvoir de coupure : 3 kA (NF EN 60898-1)
• Type de connexion : à vis (alimentation et départ)
• Raccordement : peignable horizontalement avec peigne HX³ 1P+N à vis
• Montage : rail DIN 35 mm
• Voyant mécanique : position ON / OFF
• Type de circuits :
• 2 × 10 A → Éclairage
  • 4 × 16 A → Prises
  • 1 × 20 A → Lave-linge / LV
  • 1 × 32 A → Plaques de cuisson

Interrupteur différentiel : 411506

• 2 pôles (phase + neutre)
• Courant nominal : 63 A
• Sensibilité : 30 mA
• Type : AC (protège les circuits standards sans composantes continues)
• Connexion : à vis (arrivée et départ)
• Largeur : 2 modules (18 mm)
• Raccordement : peignable horizontal HX³ à vis
• Indicateur mécanique : position ON / OFF visible
• Conformité : NF EN 61008-1

Configuration de la rangée / installation

• Nombre total de circuits protégés : 8
• Nombre de rangées : 1
• Disposition : interrupteur différentiel en tête → disjoncteurs en aval sur peigne 1P+N
• Circuits couverts :
  • 2 × 10 A → Éclairage
  • 4 × 16 A → Prises
  • 1 × 20 A → LL / LV
  • 1 × 32 A → Plaques
• Conforme à la NFC 15-100 : 8 circuits maximum par interrupteur différentiel.
