Legrand - Lot de 6 disjoncteurs + 1 interrupteur différentiel 40A - Type AC - Automatique - Pour T2 - Réf : 411632-P

Lot de disjoncteurs + interrupteur différentiel pour coffret 1 rangée.

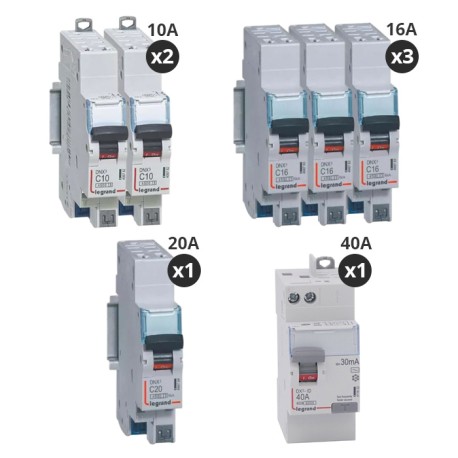

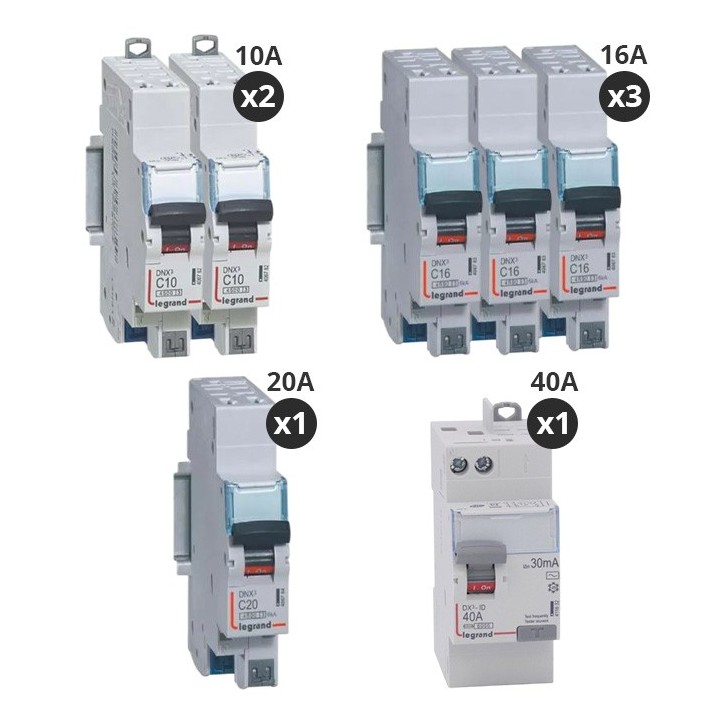

Composition du lot

--

Caractéristiques principales du lot

• Gamme : Drivia / DX³
• Type de raccordement : peignable horizontal (1P+N) compatible peigne HX³
• Protection différentielle : 1 interrupteur différentiel 40 A – 30 mA – type AC
• Application : tableau principal T2 / petit appartement
• Nombre de circuits : 6 (1 rangée complète)
• Courbe de déclenchement : C
• Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs : 406782 / 406783 / 406784

• Format : 1 module (9 mm) chacun
• Pôles : 1P + N
• Tension nominale : 230 V ~
• Pouvoir de coupure : 3 kA selon NF EN 60898-1
• Type de connexion : à vis – peignable (compatible peigne HX³ 1P+N)
• Montage : sur rail DIN 35 mm
• Indication mécanique : position ON / OFF
• Type de circuits :
  • 10 A → Éclairage
  • 16 A → Prises de courant
  • 20 A → Circuit spécialisé (LL, LV, congélateur…)

Interrupteur différentiel : 411632

• 2 pôles (phase + neutre)
• Courant nominal : 40 A
• Sensibilité : 30 mA
• Type : AC (protège les circuits standards sans composante continue)
• Type de connexion : auto / vis
• Arrivée (alimentation) → borne à vis
• Départ (vers disjoncteurs) → borne automatique à ressort
• Raccordement peignable horizontal (HX³)
• Largeur : 2 modules (18 mm)
• Norme : NF EN 61008-1
• Indicateur mécanique : position ON / OFF visible

Configuration de la rangée / installation

• Nombre total de circuits protégés : 6
• Rangée : 1
• Modules : 8 modules (6 disjoncteurs + 1 inter diff)
• Disposition : interrupteur différentiel en tête → disjoncteurs en aval (sur peigne 1P+N)
• Circuits couverts :
  • 2 × 10 A → éclairage
  • 3 × 16 A → prises
  • 1 × 20 A → LL ou LV

Conforme aux prescriptions NFC 15-100 pour logement T2 (6 circuits sous un seul différentiel).
