Legrand - Lot de 10 disjoncteurs + 2 interrupteurs différentiels 40A+63A - Type AC + A - Automatique - Pour T4 - Réf : 411638-P

REF : LEG411638-P

186,89 € ^TTC

Bon plan !

Payez en plusieurs fois

Nouveau

186,89 € ^TTC

Produit en stock

Programme fidélité

En achetant ce produit vous obtiendrez 4 € de bon d'achat. Votre panier vous rapporterait 6 € de bon d'achat après passage de votre commande

Livraison rapide

Expédition sous 48h

Paiement sécurisé

Paiement 100% sécurisés avec cryptage S.S.L. (Visa, Mastercard, PayPal, virement)

Description

Lot de disjoncteurs + interrupteurs différentiels pour coffret 2 rangées.

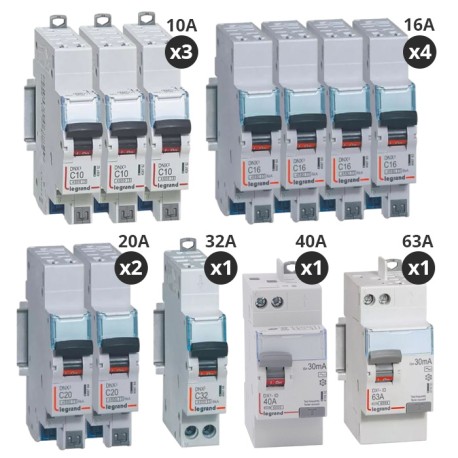

Composition du lot :

Élément

Référence

Fonction

Calibre / Caractéristiques

Disjoncteur modulaire

3 x 406782

Circuits d’éclairage (pièces principales)

10 A – Courbe C – 1P+N – 3 kA

Disjoncteur modulaire

4 x 406783

Circuits de prises de courant

16 A – Courbe C – 1P+N – 3 kA

Disjoncteur modulaire

2 x 406784

Circuit spécialisé (LL / LV)

20 A – Courbe C – 1P+N – 3 kA

Disjoncteur modulaire

1 x 406786

Circuit cuisson (plaque électrique)

32 A – Courbe C – 1P+N – 3 kA

Interrupteur différentiel

1 x 411638

Type A – circuits à composante continue (LL, LV, plaques, IRVE)

40 A – 30 mA – 2 P – Auto/Vis

Interrupteur différentiel

1 x 411650

Type AC – circuits standards (prises, éclairage)

63 A – 30 mA – 2 P – Auto/Vis

Caractéristiques principales du lot

Marque : Legrand
Gamme : Drivia / DX³
Type de raccordement : peignable horizontal (1P+N) compatible avec peignes HX³
Protection différentielle :
- 1 inter diff type A 40 A – 30 mA
- 1 inter diff type AC 63 A – 30 mA
Application : tableau principal maison T4 / grand appartement (~100 m²)
Nombre de circuits : 10 répartis sur 2 rangées
Courbe de déclenchement : C
Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs : 406782 / 406783 / 406784 / 406786

Format : 1 module (9 mm)
Pôles : 1P + N
Tension nominale : 230 V ~
Pouvoir de coupure : 3 kA (NF EN 60898-1)
Type de connexion : à vis – peignable (peigne HX³ 1P+N)
Montage : rail DIN 35 mm
Voyant mécanique : position ON/OFF
Type de circuits :
- 3 × 10 A → Éclairage
- 4 × 16 A → Prises
- 2 × 20 A → LL / LV
- 1 × 32 A → Plaques

Interrupteur différentiel : 411638 (Type A)

2 pôles (phase + neutre)
Courant nominal : 40 A
Sensibilité : 30 mA
Type : A (protège circuits avec composante continue : LL, LV, IRVE, plaques)
Connexion : auto / vis (arrivée à vis, départ automatique)
Largeur : 2 modules (18 mm)
Peignable horizontalement (HX³)
Indicateur mécanique : position ON/OFF visible
Conformité : NF EN 61008-1

Interrupteur différentiel 411650 (Type AC)

2 pôles (phase + neutre)
Courant nominal : 63 A
Sensibilité : 30 mA
Type : AC (éclairage, prises, circuits sans composantes continues)
Connexion : auto / vis
Largeur : 2 modules (18 mm)
Indicateur : position ON/OFF
Conformité : NF EN 61008-1

Paramètres d’installation

Nombre total de circuits protégés : 10
Nombre de rangées : 2
Disposition : 1 inter diff par rangée → disjoncteurs en aval sur peigne HX³ 1P+N
Modules totaux :
- 10 × disjoncteurs = 10 modules
- 2 × inter diff = 4 modules
- Total = 14 modules
