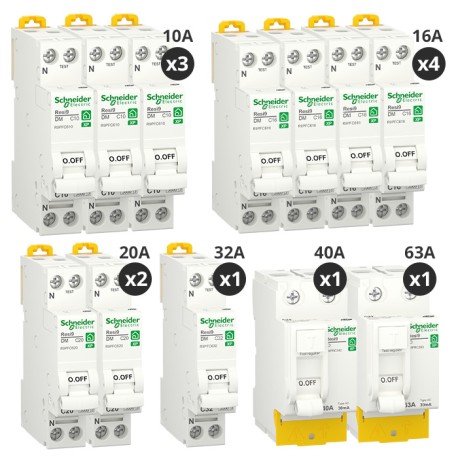

Schneider - Resi9 XP - Lot de 10 disjoncteurs + 2 interrupteurs différentiels 40A + 63A - Peignable - Pour T4 - Réf : R9PRA240-P

Schneider - Resi9 XP - Lot de 10 disjoncteurs + 2 interrupteurs différentiels 40A + 63A - Peignable - Pour T4 - Réf : R9PRA240-P

REF : SCHR9PRA240-P
243,07 € TTC
  • Bon plan !

Payez en plusieurs fois

Nouveau
243,07 € TTC
Produit en stock

Programme fidélité

En achetant ce produit vous obtiendrez 5 € de bon d'achat. Votre panier vous rapporterait 7 € de bon d'achat après passage de votre commande

Livraison rapide

Expédition sous 48h

Paiement sécurisé

Paiement 100% sécurisés avec cryptage S.S.L. (Visa, Mastercard, PayPal, virement)

Description

expand_more

Lot de disjoncteurs + interrupteurs différentiels pour coffret 2 rangées.

Composition du lot

Élément

Référence

Fonction

Calibre / Caractéristique

Disjoncteur peignable

R9PFC610

Circuits d’éclairage

10 A – Courbe C – 1P+N – 3 kA

Disjoncteur peignable

R9PFC616

Circuits de prises de courant

16 A – Courbe C – 1P+N – 3 kA

Disjoncteur peignable

R9PFC620

Circuit spécialisé (lave-linge, lave-vaisselle)

20 A – Courbe C – 1P+N – 3 kA

Disjoncteur peignable

R9PFC632

Circuit cuisson / plaque électrique

32 A – Courbe C – 1P+N – 3 kA

Interrupteur différentiel

R9PRA240

Type A – pour circuits à composante continue (plaques, LL, LV)

40 A – 30 mA – Type A – Peignable – 2 P

Interrupteur différentiel

R9PRC263

Type AC – pour circuits standards (éclairage, prises)

63 A – 30 mA – Type AC – Peignable – 2 P

--

Caractéristiques principales du lot

  • Gamme : Schneider Resi9 XP
  • Type de raccordement : bornes peignables horizontales (1P+N)
  • Protection différentielle : 2 inters différentiels 30 mA (type A + type AC)
  • Application : tableau principal pour maison T4 / grand appartement
  • Capacité : 10 circuits répartis sur 2 rangées
  • Courbe de déclenchement : C
  • Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs R9PFC610, R9PFC616, R9PFC620, R9PFC632

  • Format modulaire : 1 module (9 mm) chacun
  • Pôles : 1P + N
  • Tension nominale : 230 V~
  • Pouvoir de coupure : 3 kA (NF EN 60898-1)
  • Raccordement : peignable horizontal compatible peigne Resi9 XP
  • Type de borne : à vis
  • Marquage clair du calibre et du circuit

Interrupteur différentiel R9PRA240 (Type A)

  • 2 pôles (monophasé + neutre)
  • Courant nominal : 40 A
  • Sensibilité différentielle : 30 mA
  • Type : A (protège les circuits à composantes continues – lave-linge, plaques, IRVE)
  • Montage : modulaire 2 modules
  • Alimentation : peignable (alim basse)
  • Conformité : NF EN 61008-1
  • Signalisation : indicateur ON/OFF visible

Interrupteur différentiel R9PRC263 (Type AC)

  • 2 pôles (monophasé + neutre)
  • Courant nominal : 63 A
  • Sensibilité : 30 mA
  • Type : AC (éclairage, prises, circuits sans composantes continues)
  • Montage : modulaire 2 modules
  • Alimentation : peignable (alim basse)
  • Bornes à vis, connexions robustes
  • Indicateur mécanique de position

Configuration de la rangée / installation

  • Nombre total de circuits protégés : 10
  • Nombre de rangées : 2
  • Nombre total de modules : ≈ 12 modules (10 disjoncteurs + 2 inter diff)
  • Disposition : 1 inter diff par rangée → disjoncteurs en aval sur peignes 1P+N
  • Usage typique : maison T4, logement ≈ 90–110 m²

Caractéristiques

expand_more
Nombre de module(s) 12
Connexion Peignable - XP
Nombre de rangée(s) 2
Type A
AC
Configuration logement T4
