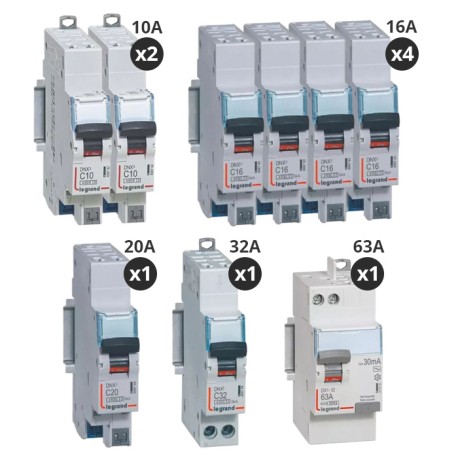

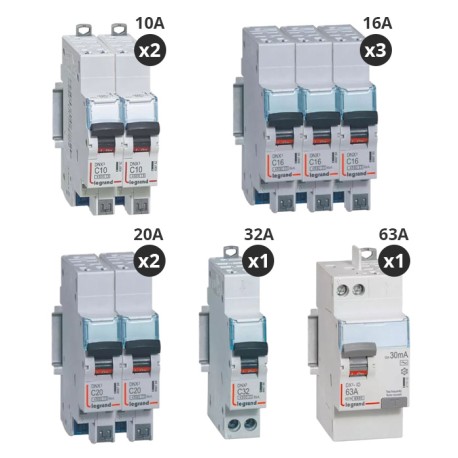

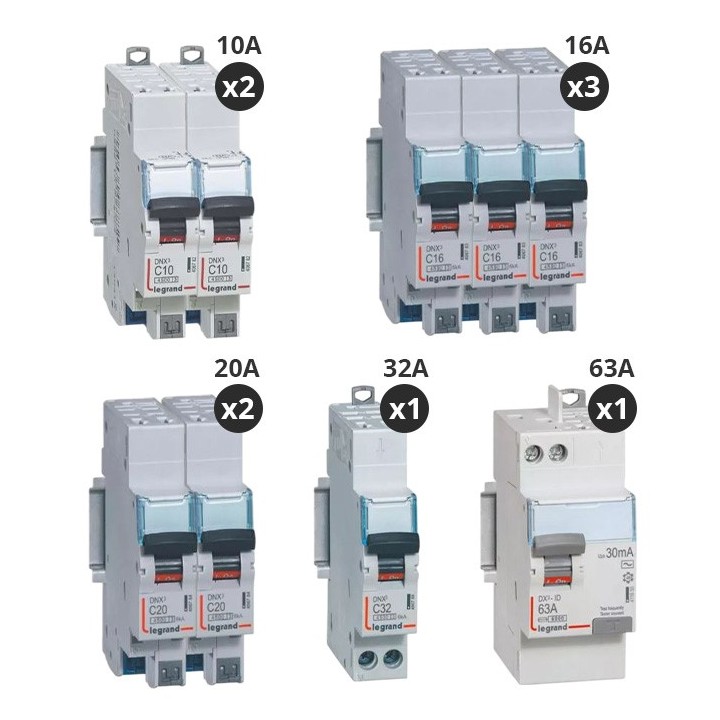

Legrand - Lot de 8 disjoncteurs + 1 interrupteur différentiel 63A - Type AC - Automatique - Pour T3 - Réf : 411650-P

Lot de disjoncteurs + interrupteur différentiel pour coffret 1 rangée.

Composition du lot :

--

Caractéristiques principales du lot

• Marque : Legrand
• Gamme : Drivia / DX³
• Type de raccordement : peignable horizontal (1P+N) compatible peigne HX³
• Protection différentielle : 1 interrupteur différentiel 63 A – 30 mA – type AC
• Application : tableau principal pour logement T3
• Nombre de circuits : 8 (1 rangée complète)
• Courbe de déclenchement : C
• Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs : 406782 / 406783 / 406784 / 406786

• Format : 1 module (9 mm) chacun
• Pôles : 1P + N
• Tension nominale : 230 V ~
• Pouvoir de coupure : 3 kA (NF EN 60898-1)
• Type de connexion : à vis – peignable horizontalement avec peigne HX³ 1P+N
• Montage : rail DIN 35 mm
• Voyant mécanique : position ON / OFF
• Type de circuits :
  • 2 × 10 A → Éclairage
  • 4 × 16 A → Prises de courant
  • 1 × 20 A → Lave-linge / LV
  • 1 × 32 A → Plaque cuisson

Interrupteur différentiel : 411650

• 2 pôles (phase + neutre)
• Courant nominal : 63 A
• Sensibilité : 30 mA
• Type : AC (circuits standards)
• Connexion : Auto / Vis
• Arrivée : à vis
• Départ : automatique à ressort
• Montage : 2 modules (18 mm)
• Raccordement peignable (HX³)
• Indicateur mécanique : position ON / OFF
• Conformité : NF EN 61008-1

Configuration de la rangée / installation

• Nombre total de circuits protégés : 8
• Nombre de rangées : 1
• Modules : 10 modules (8 disjoncteurs + 1 inter diff)
• Disposition : inter diff en tête → disjoncteurs en aval (sur peigne 1P+N)
• Circuits couverts :
  • 2 × 10 A → Éclairage
  • 4 × 16 A → Prises
  • 1 × 20 A → LL / LV
  • 1 × 32 A → Plaques de cuisson

Conforme à la NFC 15-100 : 8 circuits maximum par interrupteur différentiel.
