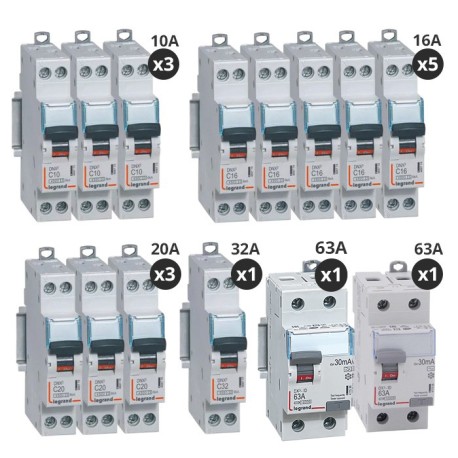

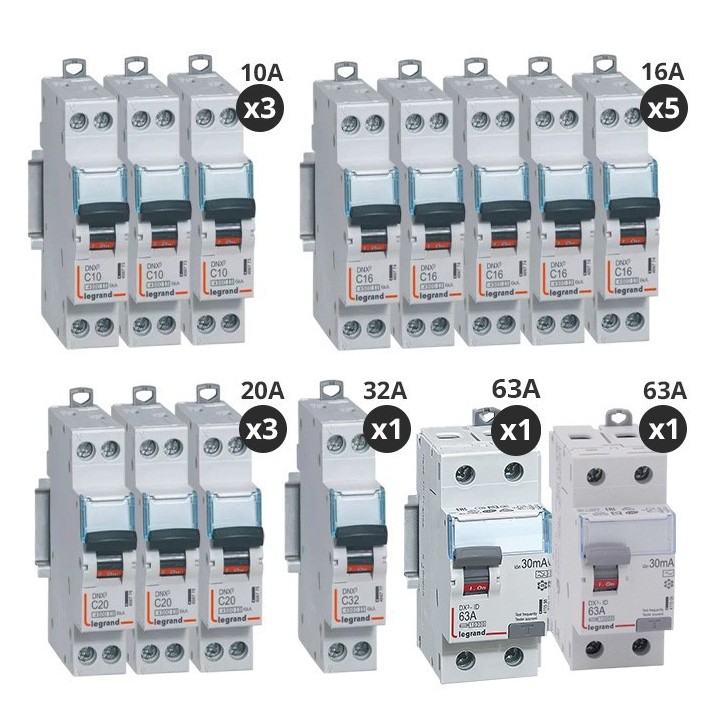

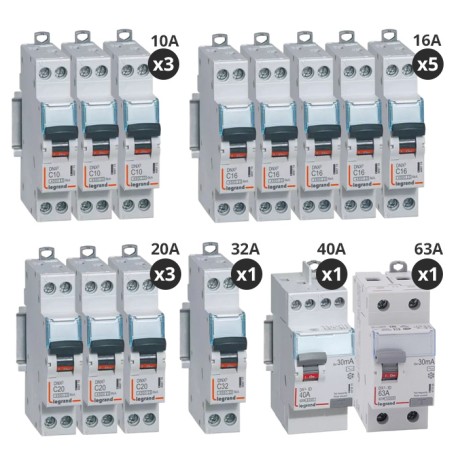

Lot de disjoncteurs + interrupteurs différentiels pour coffret 2 rangées.
Composition du lot :
|
Élément
|
Référence
|
Fonction
|
|
Calibre / Caractéristiques
|
|
|
Disjoncteur modulaire
|
3 x 406773
|
Circuits d’éclairage (pièces principales)
|
|
10 A – Courbe C – 1P+N – 3 kA- à vis
|
|
|
Disjoncteur modulaire
|
|
Circuits de prises de courant
|
16 A – Courbe C – 1P+N – 3 kA – à vis
|
|
Disjoncteur modulaire
|
3 x 406775
|
Circuit spécialisé (LL / LV)
|
|
20 A – Courbe C – 1P+N – 3 kA – à vis
|
|
|
Disjoncteur modulaire
|
1 x 406777
|
|
Circuit cuisson (plaques électriques)
|
|
|
32 A – Courbe C – 1P+N – 3 kA – à vis
|
|
|
Interrupteur différentiel
|
1 x 411556
|
Type A – circuits à composante continue (LL, LV, plaques, IRVE)
|
63 A – 30 mA – 2 P – à vis
|
|
Interrupteur différentiel
|
1 x 411506
|
|
Type AC – circuits standards (prises, éclairage)
|
|
|
63 A – 30 mA – 2 P – à vis
|
|
--
Caractéristiques principales du lot
- Marque : Legrand
- Gamme : Drivia / DX³ – Connexion à vis
- Type de raccordement : peignable horizontal (1P+N) compatible peignes HX³ à vis
- Protection différentielle :
- 1 inter diff type A – 63 A – 30 mA
- 1 inter diff type AC – 63 A – 30 mA
- Application : tableau principal T4 / maison ~90–110 m²
- Nombre de circuits : 10 répartis sur 2 rangées
- Courbe de déclenchement : C
- Pouvoir de coupure : 3 kA
Spécifications détaillées par composant
Disjoncteurs : 406773 / 406774 / 406775 / 406777
- Format : 1 module (9 mm)
- Pôles : 1P + N
- Tension nominale : 230 V ~
- Pouvoir de coupure : 3 kA (NF EN 60898-1)
- Connexion : à vis (alimentation et départ)
- Raccordement : peignable horizontalement avec peigne HX³ à vis
- Montage : rail DIN 35 mm
- Indicateur mécanique : position ON / OFF
- Type de circuits :
- 3 × 10 A → Éclairage
- 5 × 16 A → Prises
- 3 × 20 A → LL / LV
- 1 × 32 A → Plaques
Interrupteur différentiel : 411556 (Type A)
- 2 pôles (phase + neutre)
- Courant nominal : 63 A
- Sensibilité : 30 mA
- Type : A (protège circuits à composante continue : LL, LV, plaques, IRVE)
- Type de connexion : à vis (arrivée et départ)
- Largeur : 2 modules (18 mm)
- Raccordement : peignable horizontal HX³ à vis
- Indicateur mécanique : position ON / OFF visible
- Conformité : NF EN 61008-1
Interrupteur différentiel : 411506 (Type AC)
- 2 pôles (phase + neutre)
- Courant nominal : 63 A
- Sensibilité : 30 mA
- Type : AC (circuits standards : prises, éclairage, VMC)
- Connexion : à vis (arrivée et départ)
- Largeur : 2 modules (18 mm)
- Indicateur : position ON / OFF visible
- Conformité : NF EN 61008-1
Configuration d’installation
- Nombre total de circuits protégés : 12
- Nombre de rangées : 2
- Disposition : 1 inter diff par rangée → disjoncteurs en aval sur peigne HX³ à vis
- Modules totaux :
- 12 × disjoncteurs = 12 modules
- 2 × inter diff = 4 modules
- Total = 16 modules
- Coffret recommandé : Legrand Drivia 13 à 18 modules – 2 rangées
