Schneider - Resi9 XP - Lot de 8 disjoncteurs + 1 interrupteur différentiel 63A - Peignable - Pour T3 - Réf : R9PRC263-P

Lot de disjoncteurs + interrupteur différentiel pour coffret 1 rangée.

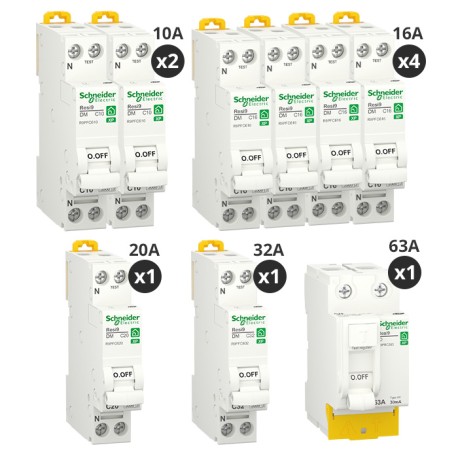

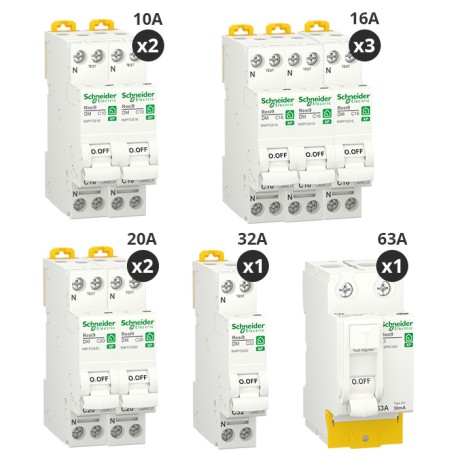

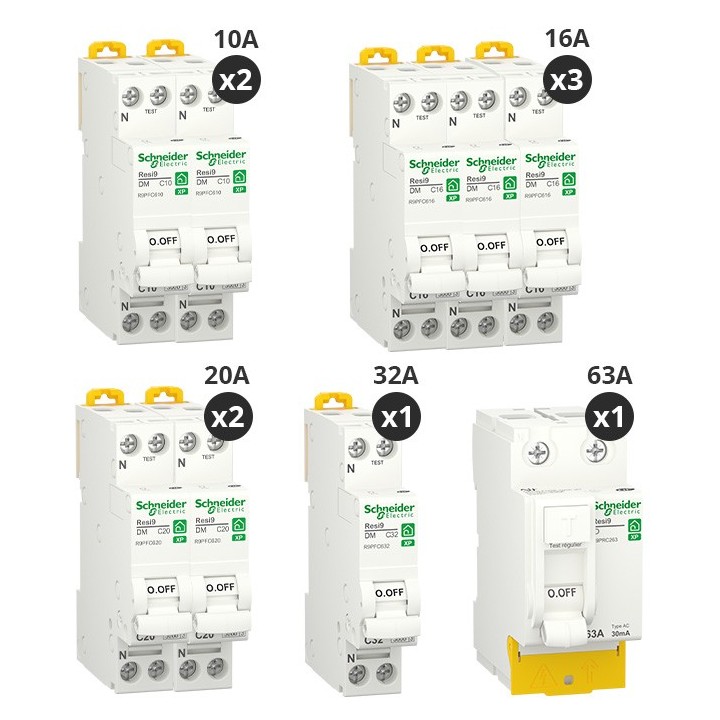

Composition du lot

--

Caractéristiques principales du lot

• Gamme : Schneider Resi9 XP
• Type de raccordement : bornes peignables horizontales (1P+N)
• Protection différentielle : 1 inter diff 63 A – 30 mA – Type AC
• Application : tableau principal logement T3
• Capacité : 8 circuits protégés = 1 rangée complète
• Courbe de déclenchement : C
• Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs R9PFC610, R9PFC616, R9PFC620, R9PFC632

• Format modulaire : 1 module (9 mm) chacun
• Pôles : 1P+N
• Tension nominale : 230 V ~
• Pouvoir de coupure : 3 kA (NF EN 60898-1)
• Connexion : peignable (phase + neutre) compatible peigne Resi9 XP
• Type de borne : à vis
• Marquage : repérage clair du calibre et du circuit

Interrupteur différentiel R9PRC263

• Nombre de pôles : 2 (monophasé + neutre)
• Courant nominal : 63 A
• Sensibilité différentielle : 30 mA
• Type : AC (convient aux circuits standards sans composantes continues)
• Type de montage : modulaire – 2 modules (2 × 9 mm)
• Raccordement : peignable horizontalement (alimentation basse)
• Conformité : NF EN 61008-1
• Indicateur mécanique : position ON/OFF visible
• Section de câble admissible : jusqu’à 35 mm² (rigide)

Configuration de la rangée / installation

• Nombre de circuits protégés : 8 (1 inter diff = 8 disjoncteurs max)
• Rangée complète : 1
• Disposition recommandée : inter diff en tête de rangée → disjoncteurs en aval sur peigne 1P+N
• Type de circuits couverts :
  • 2 × éclairage (10 A)
  • 4 × prises de courant (16 A)
  • 1 × lave-linge / LV (20 A)
  • 1 × plaques de cuisson (32 A)

→ Idéal pour un appartement T3 standard.
