Schneider - Resi9 XE - Lot de 12 disjoncteurs + 2 interrupteurs différentiels 40A+63A - Embrochable - Pour T5 - Réf: R9ERA240-P2

Schneider - Resi9 XE - Lot de 12 disjoncteurs + 2 interrupteurs différentiels 40A+63A - Embrochable - Pour T5 - Réf: R9ERA240-P2

REF : SCHR9ERA240-P2
269,46 € TTC
  • Bon plan !

Payez en plusieurs fois

Nouveau
269,46 € TTC
Produit en stock

Programme fidélité

En achetant ce produit vous obtiendrez 5 € de bon d'achat. Votre panier vous rapporterait 8 € de bon d'achat après passage de votre commande

Livraison rapide

Expédition sous 48h

Paiement sécurisé

Paiement 100% sécurisés avec cryptage S.S.L. (Visa, Mastercard, PayPal, virement)

Description

expand_more

Lot de disjoncteurs + interrupteurs différentiels pour coffret 2 rangées.

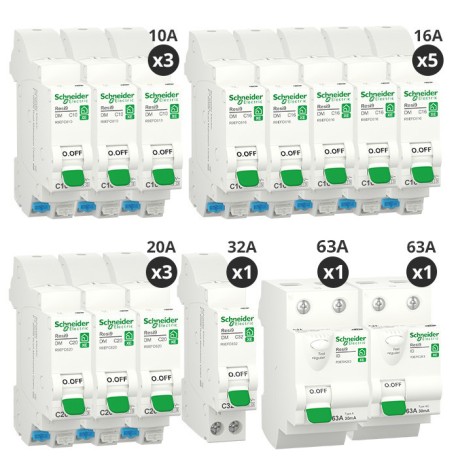

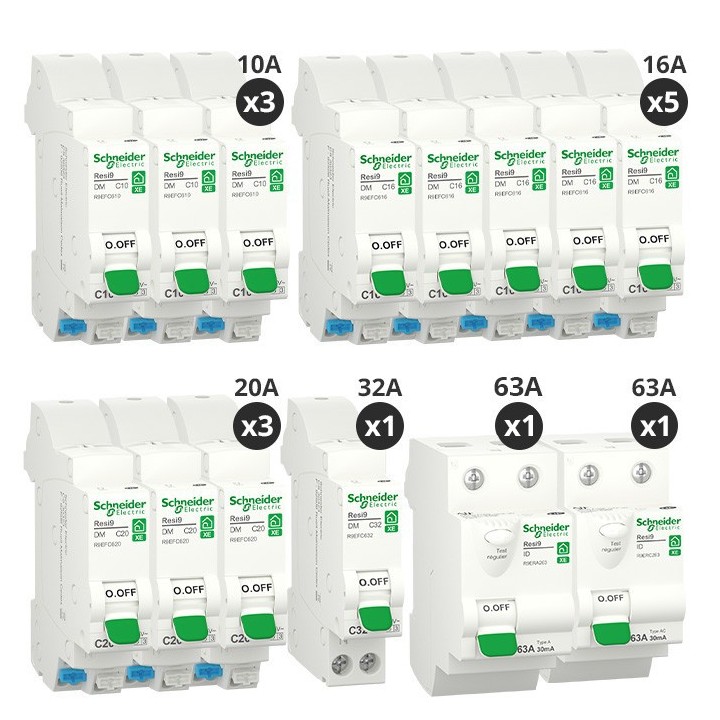

Composition du lot

Élément

Référence

Fonction

Calibre / Caractéristique

Disjoncteur embrochable

3 x R9EFC610

Circuits d’éclairage

10 A – Courbe C – 1P+N – 3 kA

Disjoncteur embrochable

5 x R9EFC616

Circuits de prises de courant

16 A – Courbe C – 1P+N – 3 kA

Disjoncteur embrochable

3 x R9EFC620

Circuit spécialisé (lave-linge, lave-vaisselle)

20 A – Courbe C – 1P+N – 3 kA

Disjoncteur embrochable

1 x R9EFC632



Circuit cuisson (plaque électrique)

32 A – Courbe C – 1P+N – 3 kA

Interrupteur différentiel embrochable

1 x R9ERA240



Type A – Protection circuits à composante continue (plaques, LL, LV)

40 A – 30 mA – 2 P – Embrochable vertical

Interrupteur différentiel embrochable

1 x R9ERC263





Type AC – Protection circuits standards (éclairage, prises)



63 A – 30 mA – Type AC – 2 P – Embrochable vertical

--

Caractéristiques principales du lot

  • Gamme : Schneider Resi9 XE
  • Type de raccordement : Embrochable vertical (Plug-in), connexion automatique sans fil
  • Protection différentielle : 2 interrupteurs 30 mA (type A + type AC)
  • Application : tableau principal pour maison T5 / logement > 110 m²
  • Nombre de circuits : 12 répartis sur 2 rangées
  • Courbe de déclenchement : C
  • Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs R9EFC610 / 616 / 620 / 632

  • Format : 1 module (9 mm)
  • Pôles : 1P + N
  • Tension nominale : 230 V ~
  • Pouvoir de coupure : 3 kA (NF EN 60898-1)
  • Connexion : embrochable verticale sur rail XE (peigne intégré)
  • Voyant mécanique ON/OFF
  • Compatibilité exclusive : coffrets Resi9 XE

Interrupteur différentiel R9ERA240 (Type A)

  • 2 pôles (phase + neutre)
  • Courant nominal : 40 A
  • Sensibilité : 30 mA
  • Type A : protège les circuits à courants continus résiduels (LL, LV, plaques, IRVE)
  • Montage : 2 modules (18 mm)
  • Connexion : embrochable verticale, aucun fil à visser
  • Indicateur mécanique : position ON/OFF
  • Conforme à la norme NF EN 61008-1

Interrupteur différentiel R9ERC263 (Type AC)

  • 2 pôles (phase + neutre)
  • Courant nominal : 63 A
  • Sensibilité : 30 mA
  • Type AC : circuits standard (éclairage, prises)
  • Montage : 2 modules (18 mm)
  • Connexion : embrochable verticale
  • Indicateur mécanique : position ON/OFF

Configuration d’installation

  • Nombre de circuits protégés : 12
  • Rangées : 2
  • Disposition : 1 inter diff par rangée → disjoncteurs emboîtés en aval
  • Modules : ≈ 14 modules (12 disj. + 2 diff.)
  • Type de coffret : Resi9 XE – 13 modules par rangée

Caractéristiques

expand_more
Nombre de module(s) 14
Connexion Embrochable - XE
Nombre de rangée(s) 2
Type A
AC
Configuration logement T5
