Schneider - Resi9 XE - Lot de 8 disjoncteurs + 1 interrupteur différentiel 63A - Embrochables - Réf : R9ERC263-P

Lot de disjoncteurs + interrupteurs différentiels pour coffret 1 rangée.

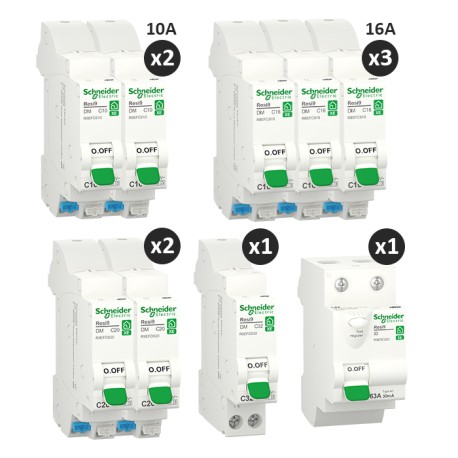

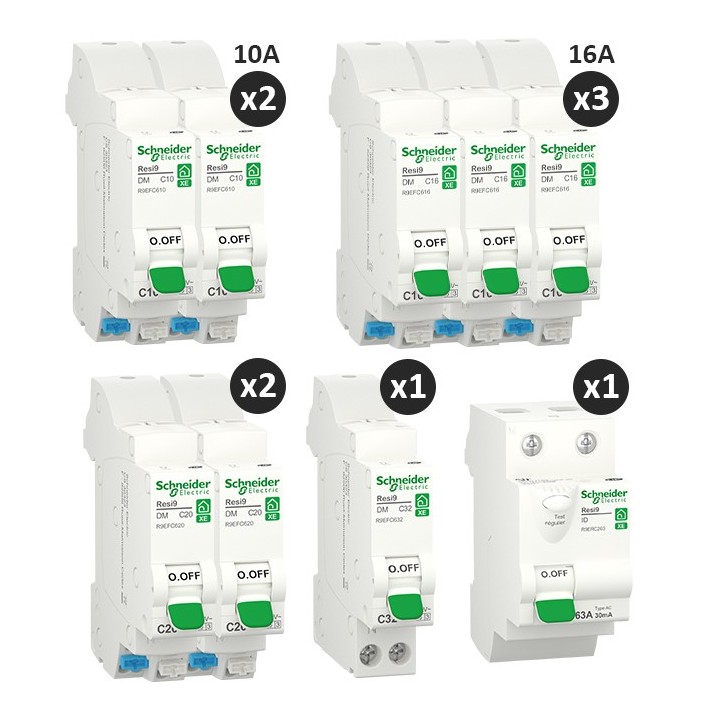

Composition du lot

--

Caractéristiques principales du lot

• Gamme : Schneider Resi9 XE
• Type de raccordement : Embrochable vertical (connexion automatique sans fil)
• Protection différentielle : 1 inter différentiel 63 A – 30 mA – type AC
• Nombre de circuits : 8 (1 rangée complète)
• Courbe de déclenchement : C
• Pouvoir de coupure : 3 kA

Spécifications détaillées par composant

Disjoncteurs R9EFC610 / R9EFC616 / R9EFC620 / R9EFC632

• Format : 1 module (9 mm)
• Pôles : 1P + N
• Tension nominale : 230 V~
• Pouvoir de coupure : 3 kA (NF EN 60898-1)
• Connexion : embrochable verticale sur rail XE (aucun câble à visser)
• Voyant mécanique : position ON/OFF
• Compatibilité exclusive : tableaux Resi9 XE

Interrupteur différentiel R9ERC263

• 2 pôles (phase + neutre)
• Courant nominal : 63 A
• Sensibilité : 30 mA
• Type : AC (pour circuits standards : prises, éclairage, cuisson, électroménager)
• Montage : 2 modules (18 mm)
• Connexion : embrochable verticale (aucune vis)
• Indicateur : voyant mécanique ON/OFF
• Conformité : NF EN 61008-1

Configuration de la rangée / installation

• Nombre total de circuits protégés : 8
• Nombre de rangées : 1
• Disposition recommandée : inter différentiel en tête → disjoncteurs en aval (emboîtés verticalement)
• Circuits couverts :
• 2 × 10 A → éclairage
• 3 × 16 A → prises
• 2 × 20 A → lave-linge / LV
• 1 × 32 A → plaques de cuisson
