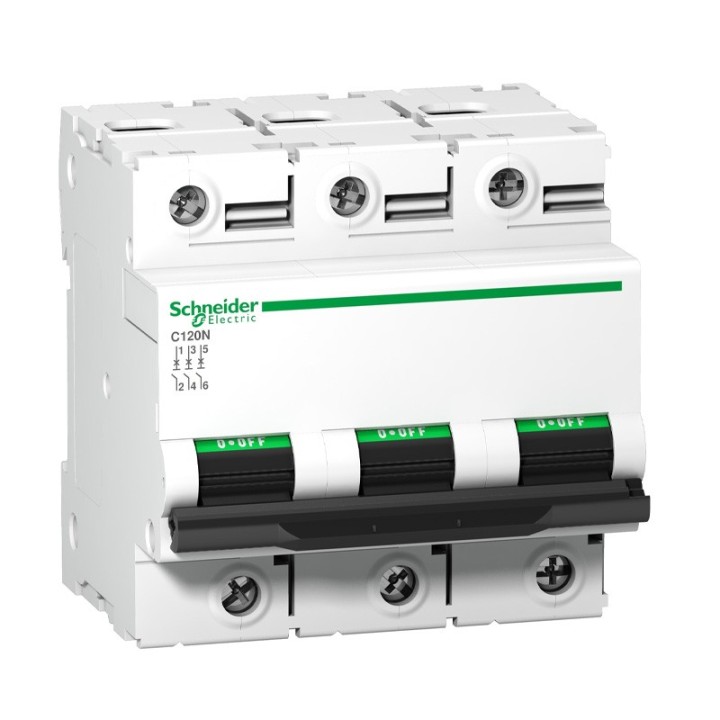

Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB). C'est un disjoncteur 3P avec 3 pôles protégés, courant nominal In de 125A et une courbe de déclenchement D. Le pouvoir de coupure en court-circuit assigné va jusqu'à 10000A à 230VCA à 400VCA conformément à la norme E /IEC 60898-1 et 10000A à 230VCA à 400VCA conformément à la norme EN/IEC 60898-1. Il est conforme à la fois à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les courants de surcharge. L'affichage de la bande verte garantit un contact ouvert physiquement et permet d'effectuer des travaux sur le circuit aval en toute sécurité. Il a une bonne capacité de tenue aux surtensions. Le produit est conçu pour offrir un haut niveau de performance industrielle. Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est égale ou inférieure à 375VCC, 220VCA à 240VCA, 230VCA à 400VCA, 380VCA à 415VCA ou 440VCA. La tension d'isolation nominale Ui est de 500VCA. La fréquence est de 50Hz ou 60Hz. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 9 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 81mm x (H) 81mm x (P) 73mm. Le poids est de 0,615kg. Selon IEC/EN 60529, il a un degré de protection IP20 sur ses borniers. La température de fonctionnement est de -25°C à 70°C. La température de stockage est de -40°C à 85°C.
Caractéristiques principales
- Gamme : Acti9
- Nom du produit : Acti9 C120
- Type de produit : Disjoncteur miniature
- Nom de l'appareil : C120N
- Application : Distribution
- Nombre de pôles : 3P
- Nombre de pôles protégés : 3
- Courant nominal : 125 A à 30 °C
- Courbe de déclenchement : D
- Technologie de déclenchement : Thermique-magnétique
- Type de réseau : AC
- Pouvoir de coupure Icn : 10 kA à 400 V AC
- Montage : Rail DIN 35 mm
- Largeur : 9 pas de 9 mm (81 mm)
Caractéristiques techniques
- Courant assigné (In) : 125 A
- Courbe : D
- Limite de déclenchement magnétique : 10 à 14 × In
- Tensions d'emploi AC : 220 à 240 V / 230 à 400 V / 380 à 415 V / 440 V
- Tension d'emploi DC : ≤ 375 V
- Fréquence : 50/60 Hz
- Pouvoir de coupure Icn à 400 V AC : 10 kA
- Pouvoir de coupure Icu à 220-240 V AC : 20 kA
- Pouvoir de coupure Icu à 380-415 V AC : 10 kA
- Pouvoir de coupure Icu à 440 V AC : 6 kA
- Pouvoir de coupure Icu ≤ 375 V DC : 10 kA
- Pouvoir de coupure de service Ics à 400 V AC : 7,5 kA
- Pouvoir de coupure de service Ics à 220-240 V AC : 15 kA
- Pouvoir de coupure de service Ics à 380-415 V AC : 7,5 kA
- Pouvoir de coupure de service Ics à 440 V AC : 4,5 kA
- Pouvoir de coupure de service Ics ≤ 375 V DC : 10 kA
- Classe de limitation : 3
- Tension assignée d'isolement (Ui) : 500 V AC
- Tension assignée de tenue aux chocs (Uimp) : 6 kV
- Aptitude au sectionnement : Oui
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF
- Mode de montage : Encliquetable
- Support de montage : Rail DIN symétrique 35 mm
- Compatible avec répartiteur / peigne / jeu de barres : Oui
- Nombre de pas de 9 mm : 9
- Dimensions (H × L × P) : 81 × 81 × 73 mm
- Poids : 0,615 kg
- Couleur : Blanc
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 5 000 cycles
- Section de raccordement rigide : 1 à 50 mm²
- Section de raccordement souple : 1,5 à 35 mm²
- Longueur de dénudage : 15 mm
- Couple de serrage : 3,5 Nm
- Verrouillage : Poignée plombable en position ON ou OFF, câble Ø 0,7 mm
- Protection différentielle : Par bloc séparé
- Normes : EN/IEC 60898-1 et EN/IEC 60947-2
- Certification : EAC
Les + produit
- Disjoncteur tripolaire 125 A courbe D, adapté notamment aux circuits présentant de forts courants d'appel.
- Pouvoir de coupure de 10 kA à 400 V AC selon EN/IEC 60898-1.
- Protection thermique-magnétique contre les surcharges et les courts-circuits.
- Accepte des conducteurs rigides jusqu'à 50 mm² et souples jusqu'à 35 mm².
- Compatible avec les peignes et répartiteurs Acti9.
- Installation rapide par encliquetage sur rail DIN 35 mm.
- Endurance élevée : 20 000 cycles mécaniques et 5 000 cycles électriques.
