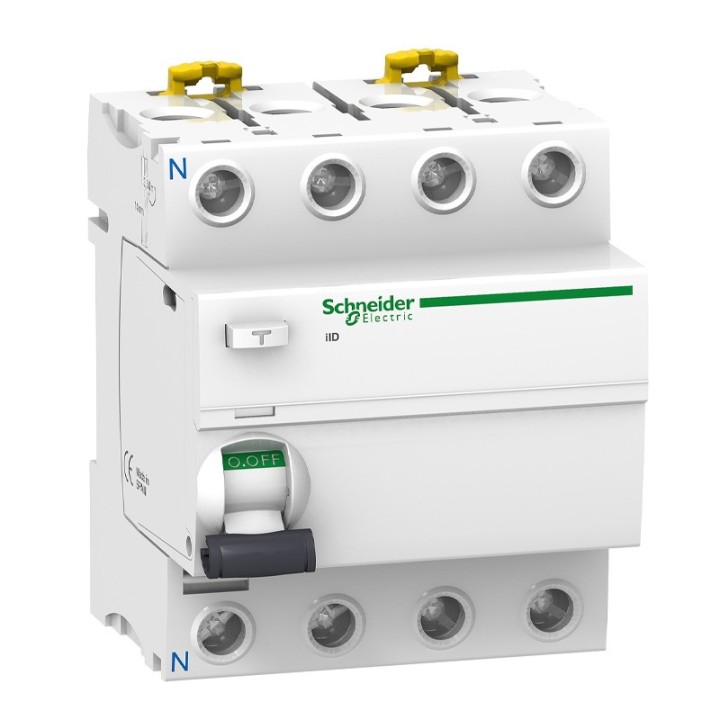

Cet interrupteur différentiel (RCCB) est modulaire et fiable. Il protège des chocs électriques par contact direct ou indirect et des risques d'incendie. Il déconnecte les circuits électriques en cas de défaut à la terre. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant l'appareil défectueux sur la face avant. Ce produit dispose également d’une fenêtre VisiSafe avec bande verte sur le maneton indiquant l’ouverture complète des pôles pour la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10kA. L'endurance mécanique va jusqu'à 20000 cycles et l'endurance électrique jusqu'à 15000 cycles. La tension de fonctionnement Ue est comprise entre 380VCA et 415VCA. La tension d’isolement nominale Ui est de 500VCA. La tension nominale de tenue aux chocs Uimp est de 6kV. La fréquence est de 50Hz ou 60Hz. Il peut être monté sur un rail DIN. Il dispose de 8 pas de 9mm. Il est blanc (RAL 9003). Son indice de protection est IP20. Il devient IP40 une fois dans un boîtier modulaire conformément à la norme IEC/EN 60529. Il fonctionne entre -25 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 iID
Type de produit ou équipement : Disjoncteur différentiel (RCCB)
Nom de l’appareil : iID
Description des pôles : 4P
Position neutre : Gauche
[In] courant nominal : 40 A
Type de réseau : CA
Sensibilité du différentiel : 300 mA
Temporisation protection différentielle : Sélectif
Classe de protection différentielle : Type A-SI (Super Immunisé)
Caractéristiques complémentaires
Position de l’appareillage dans l’installation : Sortie
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d’emploi : 380...415 V CA 50/60 Hz
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Pouvoir assigné de coupure et fermeture : Idm 1500 A, Im 1500 A
Courant nominal de court-circuit conditionnel : 10 kA
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs : 6 kV
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 8
Hauteur : 91 mm
Largeur : 72 mm
Profondeur : 73,5 mm
Poids du produit : 0,37 kg
Couleur : Blanc
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : AC-1 : 15000 cycles
Description des options de verrouillage : Dispositif de cadenassage
Mode de raccordement : Borne simple haut ou bas 1…35 mm² rigide, borne simple haut ou bas 1…25 mm² flexible, borne simple haut ou bas 1…25 mm² flexible avec embout
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Couple de serrage : 3,5 N.m haut ou bas
