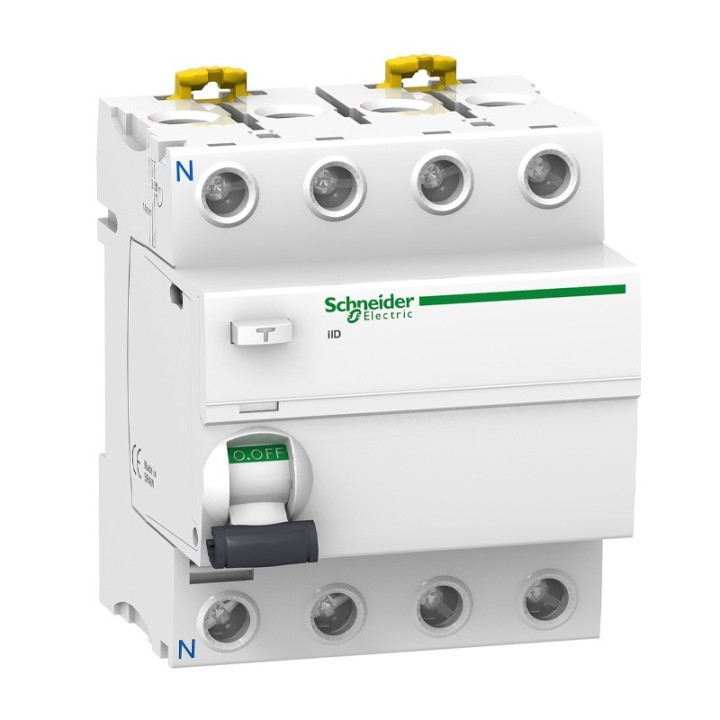

En conformité avec les normes en vigueur, cet interrupteur différentiel de classe 2 protège contre les chocs électriques par contact direct et indirect D'un calibre de 40 A, cet interrupteur différentiel tétrapolaire (3 phases + neutre), de 300 mA type AC, pour un usage courant, offre une protection IP40 Il est insensible aux déclenchements intempestifs par surtensions passagères, de par sa tension d’isolement de 500 V CA 50/60 Hz et sa tension assignée de tenue aux chocs est de 6 kV Cet interrupteur offre une sécurité absolue avec le dispositif Visi-Trip pour une détection rapide des départs en défaut Adapté aux environnements sévères, cet interrupteur possède une bonne résistance à l’usure avec un minimum de 20 000 cycles mécaniques grâce à son mécanisme de coupure/fermeture brusque 1500 A Son design épuré permet notamment une installation sans visserie sur rail DIN, et est compatible avec la gamme Acti9 de Schneider Electric
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iID
Type de produit ou équipement : Disjoncteur différentiel (RCCB)
Nom de l’appareil : iID
Description des pôles : 4P
Position neutre : Gauche
[In] courant nominal : 40 A
Type de réseau : CA
Sensibilité du différentiel : 300 mA
Temporisation protection différentielle : Instantané
Classe de protection différentielle : Type AC
Caractéristiques complémentaires
Position de l’appareillage dans l’installation : Sortie
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d’emploi : 380…415 V CA 50/60 Hz
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Pouvoir assigné de coupure et fermeture : Idm 1500 A, Im 1500 A
Courant nominal de court-circuit conditionnel : 10 kA
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs : 6 kV
Courant de pointe : 250 A
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 8
Hauteur : 91 mm
Largeur : 72 mm
Profondeur : 73,5 mm
Poids du produit : 0,37 kg
Couleur : Blanc
Durée de vie mécanique : 20 000 cycles
Durée de vie électrique : AC-1 : 15 000 cycles
Description des options de verrouillage : Dispositif de cadenassage
Mode de raccordement :
Borne simple haut ou bas – 1…35 mm² rigide
Borne simple haut ou bas – 1…25 mm² flexible
Borne simple haut ou bas – 1…25 mm² flexible avec embout
Longueur de dénudage des fils : 14 mm (connexion haut ou bas)
Couple de serrage : 3,5 N·m (haut ou bas)
