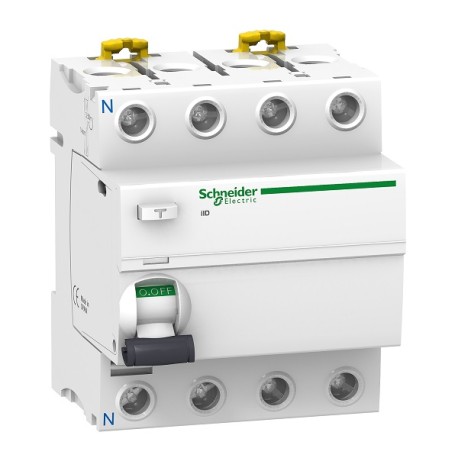

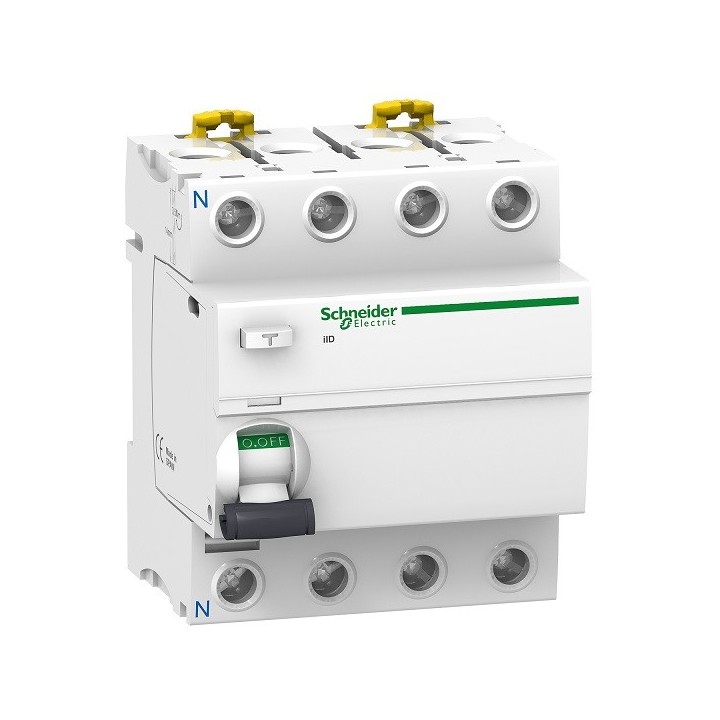

Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 4P avec un courant nominal In de 25 A, une sensibilité de fuite à la terre de 300 mA et une classe de protection de type CA. Ce produit protège contre les chocs électriques par contact indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant. Ce produit est également doté d'une fenêtre VisiSafe avec une bande verte sur le maneton indiquant l’ouverture complète des pôles permettant la maintenance en aval. Ce produit est conforme à la norme EN/IEC 61008-1. La capacité nominale de coupure et de court-circuit (Im/m) est de 1 500 A. Le courant nominal de court-circuit conditionnel (Inc/C100000000) est de 10 kA. Il a une endurance électrique allant jusqu'à 15000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension de fonctionnement Ue est comprise entre 380 VCA et 415 VCA. La tension d’isolement nominale Ui est de 500 VCA. La tension nominale de tenue aux chocs Uimp est de 6 kV. La fréquence est de 50 Hz ou 60 Hz. Il peut être monté sur un rail DIN. La largeur en pas de 9 mm est de 8. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 91 mm x (P) 73,5 mm. Le poids est de 0,37 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -5 °C et 60 °C. La température de stockage est comprise entre -40 °C et 85 °C.
Caractéristiques principales
Gamme : Acti9
Nom du produit : Acti9 iID
Type de produit ou équipement : Disjoncteur différentiel (RCCB)
Nom de l’appareil : iID
Description des pôles : 4P
Position neutre : Gauche
[In] courant nominal : 25 A
Type de réseau : CA
Sensibilité du différentiel : 300 mA
Temporisation protection différentielle : Instantané
Classe de protection différentielle : Type AC
Caractéristiques complémentaires
Position de l’appareillage dans l’installation : Sortie
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d’emploi : 380…415 V CA 50/60 Hz
Technologie de déclenchement sur courant résiduel : Indépendant de la tension
Pouvoir assigné de coupure et fermeture : Idm 1500 A, Im 1500 A
Courant nominal de court-circuit conditionnel : 10 kA
[Ui] tension assignée d’isolement : 500 V CA 50/60 Hz
[Uimp] tension assignée de tenue aux chocs : 6 kV
Courant de pointe : 250 A
Coupure pleinement apparente : Oui
Type de commande : Par maneton
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 8
Hauteur : 91 mm
Largeur : 72 mm
Profondeur : 73,5 mm
Poids net : 0,37 kg
Couleur : Blanc
Durée de vie mécanique : 20000 cycles
Durée de vie électrique : 15000 cycles (AC-1)
Description des options de verrouillage : Dispositif de cadenassage
Mode de raccordement : Borne simple (haut ou bas) 1…35 mm² rigide, 1…25 mm² flexible, 1…25 mm² flexible avec embout
Longueur de dénudage des fils : 14 mm (connexion haut ou bas)
Couple de serrage : 3,5 N·m (haut ou bas)
Normes : EN/IEC 61008-1
Degré de protection IP : IP20 conforme à CEI 60529, IP40 (boîtier modulaire) conforme à CEI 60529
Degré de pollution : 3
Compatibilité électromagnétique : Tenue aux ondes 8/20 µs, 250 A conforme à EN/IEC 61008-1
Température ambiante en fonctionnement : -5…60 °C
Température ambiante de stockage : -40…85 °C
