- Protection des personnes contre les chocs électriques
- Isolement résidentiel selon les normes CEI 61008-1 et CEI 61008-2-1
-
Protection des installations contre les risques d'incendie
-
Facile à installer, design de borne unifié et indication de câblage
-
Défaut de terre signalé par un voyant rouge en face avant
-
Compatible avec le dispositif de cadenassage Acti9
-
Grande immunité contre les interférences électriques et les environnements pollués ou corrosifs
-
Conforme à la réglementation mondiale RoHS/Reach pour la protection des personnes et de l'environnement

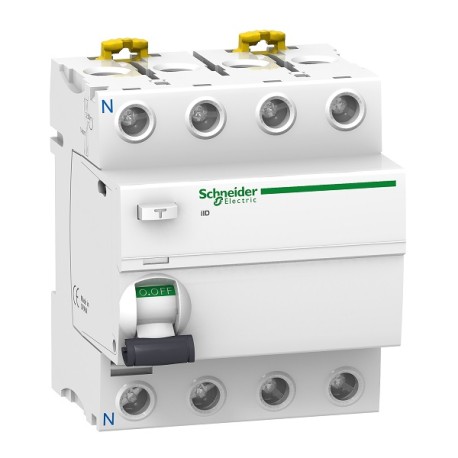

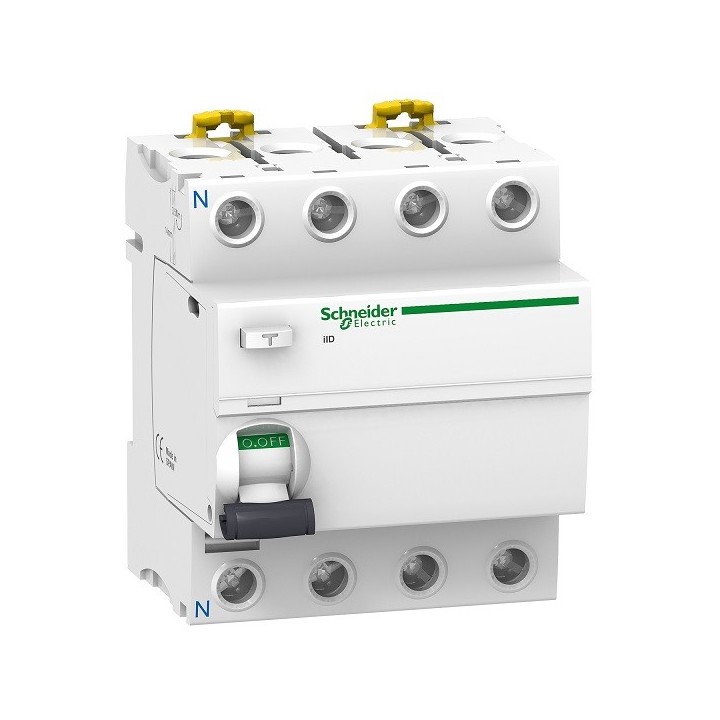

Cet Acti9 iID est un interrupteur différentiel (RCCB) modulaire et fiable. Il s'agit d'un disjoncteur 4P avec un courant nominal In de 63 A, une sensibilité de fuite à la terre de 300 mA et une classe de protection de type A-SI. Ce produit protège contre les chocs électriques par contact indirect et les risques d'incendie. Il assure la fonction de déconnexion des circuits électriques en cas de défaut à la terre. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant l'appareil défectueux avec un indicateur mécanique sur la face avant.
|
Gamme
|
Acti9 |
| Nom du produit |
Acti9 iID |
| Type de produit ou équipement |
Disjoncteur différentiel (RCCB) |
| Nom de l'appareil |
iID |
| Description des pôles |
4P |
| Position neutre |
Gauche |
| [In] courant nominal |
63 A |
| Type de réseau |
CA |
| Sensibilité du différentiel |
300 mA |
| Temporisation protection différentielle |
Sélectif |
| Classe de protection différentielle |
Type A-SI (Super Immunisé) |
| Position de l'appareillage dans l'installation |
Sortie |
| Fréquence du réseau |
50/60 Hz |
| [Ue] tension assignée d'emploi |
380...415 V CA 50/60 Hz |
| Technologie de déclenchement sur courant résiduel |
Indépendant de la tension |
| Pouvoir assigné de coupure et fermeture |
Idm 1500 A
Im 1500 A |
| Courant nominal de court-circuit conditionnel |
10 kA |
| [Ui] tension assignée d'isolement |
500 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs |
6 kV |
| Coupure pleinement apparente |
Oui |
| Type de commande |
Par maneton |
| Mode d'installation |
Encliquetable |
| Support de montage |
Rail DIN |
| Pas de 9 mm |
8 |
| Hauteur |
91 mm |
| Largeur |
72 mm |
| Profondeur |
73,5 mm |
| Poids Net |
0,37 kg |
| Couleur |
Blanc |
| Durée de vie mécanique |
20000 cycle |
| Durée de vie électrique |
AC-1: 15000 cycle |
| Description des options de verrouillage |
Dispositif de cadenassage |
| Mode de raccordement |
Borne simple haut ou bas1…35 mm² rigide
Borne simple haut ou bas1…25 mm² flexible
Borne simple haut ou bas1…25 mm² flexible avec embout |
| Longueur de dénudage des fils |
14 mm pour haut ou bas connexion |
| Couple de serrage |
3,5 N.m haut ou bas |
