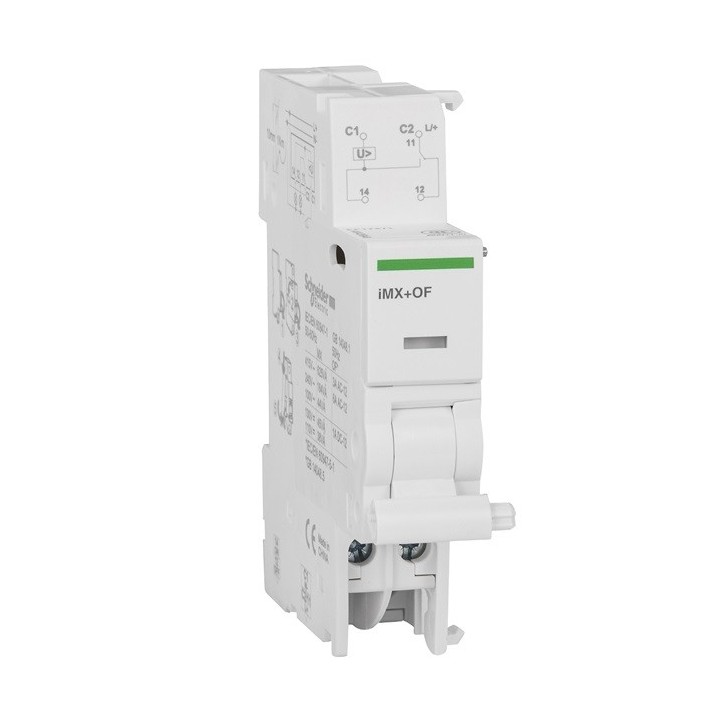

Schneider - Acti9 - iMX+OF déclencheur à émission tension + Contact auxiliaire 100-415VCA 110-130VCC - Réf : A9A26946

Ce contact auxiliaire s'installe aux côtés d’un disjoncteur ou d’un interrupteur différentiel et permet un contrôle de la bonne marche du circuit qui lui est relié La connexion est assurée grâce à sa borne de tête compatible avec le système de peignes Prodis.

Caractéristiques principales

Gamme de produit : Acti9
Type de produit ou équipement : Déclenchement voltmétrique avec contact ouvert/fermé
Nom de l'appareil : iMX+OF
Composition de contacts de signalisation : 1F/O

[In] Courant nominal :

• AC-12 : 3 A à 415 V, CA 50 Hz
• AC-12 : 6 A à 100 V, CA 50 Hz
• AC-12 : 6 A à 230 V, CA 50 Hz
• DC-12 : 1 A à 110 V, CC
• DC-12 : 1 A à 130 V, CC

[Uc] Tension circuit de commande :

• 100…415 V CA 50/60 Hz
• 110...130 V CC

Pas de 9 mm : 2

Compatibilité de gamme :

• Acti 9 iC65
• Acti 9 ARA
• Acti 9 iDPN Vigi
• Acti 9 iID
• Acti 9 iSW-NA
• Acti 9 RCA
• Acti 9 iDPN (version Chine)
• Acti 9 iC60 disjoncteur miniature à borne double
• Acti 9 iC40

Caractéristiques complémentaires

Indication de tension : Indicateur d'action

Mode d'installation : Encliquetable
Support de montage : Rail DIN
Compatibilité des répartiteurs/peignes/jeux de barres : Haut : OUI
Largeur : 18 mm
Couleur : Blanc
Mode de raccordement : Borne de serrage

• 2 câbles 2,5 mm² - souple avec extrémité de câble
• 1 câble 6 mm² - rigide
• 2 câbles 2,5 mm² - rigide
• 1 câble 4 mm² - souple

Couple de serrage : 1 N.m
Code de compatibilité : IMX+OF
Normes :

• EN/CEI 60947-1
• EN/CEI 60947-5-1
