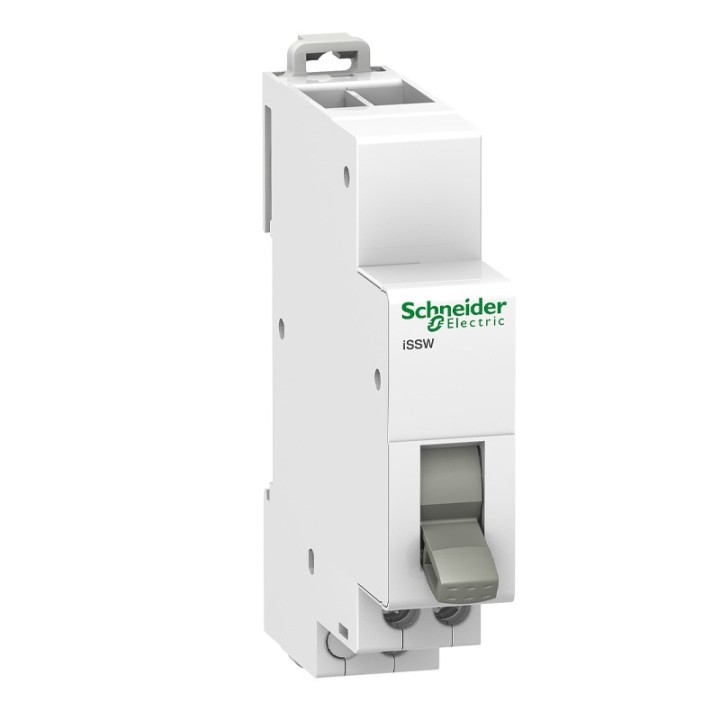

Cet inverseur est utilisé pour la commande manuelle des circuits électriques. Il s'agit d'un commutateur à 3 positions avec 1 contact inverseur (1 C/O). La paroi déphasée peut être divisée pour le passage de tous les types de jeux de barres. Il est livré avec des bornes décalées pour simplifier la connexion. Le couple de serrage de la connexion est de 1N.m pour le type de tournevis PZ1. La tension assignée d'emploi est de 250VCA. Le courant assigné d'emploi Ie est de 20A. La fréquence de fonctionnement est de 50Hz. Le raccordement se fait par des câbles en cuivre rigides de 0,5mm² minimum à 2 x 2,5mm² maximum. La connexion permet des câbles flexibles ou en cuivre avec ferrule de 0,5mm² minimum à 2 x 2,5mm2 maximum. Le nombre de cycles d'ouverture et de fermeture (O-C) est 30000. L'endurance est 30000 opérations avec la catégorie de courant AC22 sous cos phi=0,8. Il dispose de 2 pas de 9mm. Le degré de pollution est 3. Il dispose d'une tropicalisation de traitement 2 (humidité relative de 95% à 55°C). Il fonctionne entre -20 °C et +50 °C. La température de stockage est comprise entre -40 °C et +70 °C. Il est conforme aux normes IEC 60669-1 et IEC 60947-5-1.
Caractéristiques principales
Gamme de produit : Acti9
Nom du produit : Acti9 iSSW
Type de produit ou équipement : Commutateur
Nom de l’appareil : iSSW
Application de l’appareil : Commande de circuit électrique
Description des pôles : 1P
Type et composition des contacts : 1 F/O
[Ue] tension assignée d’emploi : 250 V CA 50/60 Hz
Normes : CEI 60669-1, CEI 60947-5-1
Caractéristiques complémentaires
[Ie] courant assigné d’emploi : 20 A
Type de commande : Par maneton 3 positions
Marquage : 1 - 0 - 2
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Hauteur : 82 mm
Largeur : 18 mm
Profondeur : 75 mm
Couleur : Blanc
Durée de vie électrique : 30000 cycles (AC-22, cos φ = 0,8)
Mode de raccordement : Bornier tunnel échelonné (dessous) 2 câbles 0,5…2,5 mm² flexible ou rigide sans embout
Longueur de dénudage des fils : 9 mm
Couple de serrage : 1 N·m
Degré de protection IP : IP20 conforme à CEI 60529
Tropicalisation : 2
Degré de pollution : 3
Humidité relative : 95 % à 55 °C
Température ambiante en fonctionnement : -20…50 °C
Température ambiante de stockage : -40…70 °C
